Astralpool Eco Elyo-24 - Page 30

30
Modelo
Alimentación
eléctrica
Máxima
intensidad
Diámetro de cable* Protección termomagnéca (curva D)
Eco Elyo-05
220 - 240 V
1 phase
50-60 Hz
8
RO2V 3x2,5 mm² 16 A
Eco Elyo-07
Eco Elyo-09 9
Eco Elyo-13 13
Eco Elyo-15 16
RO2V 3x4 mm²
20 A
Eco Elyo-20 19
Eco Elyo-24 21.7 25 A
Eco Elyo-30 30 RO2V 3x6 mm² 32 A
Eco Elyo-20T
380 - 400 V
3 phase
50-60 Hz
7.9
RO2V 5x2,5 mm²
10 A
Eco Elyo-24T 9.4
16 A
Eco Elyo-30T 13 RO2V 5x4 mm²
Conexión de la alimentación eléctrica
• Desconecte la alimentación eléctrica antes de realizar cualquier trabajo en el interior del aparato (riesgo de descarga
eléctrica). La fuente de alimentación debe rerarse de forma que siempre pueda comprobar, desde cualquier punto
al que tenga acceso, que la fuente de alimentación permanece rerada. Si esto no es posible, debe prever una
desconexión con un sistema de bloqueo.
• Solo un técnico cualicado y con experiencia está habilitado para efectuar un cableado en el aparato o sustuir el
cable de alimentación.
• Asegúrese de que los tornillos de los terminales estén bien apretados (riesgo de incendio). Los tornillos de los
terminales sueltos anularán la garana.
• No desconecte la fuente de alimentación con el aparato en marcha. Si se interrumpe la fuente de alimentación,
espere un minuto antes de restablecer la corriente.

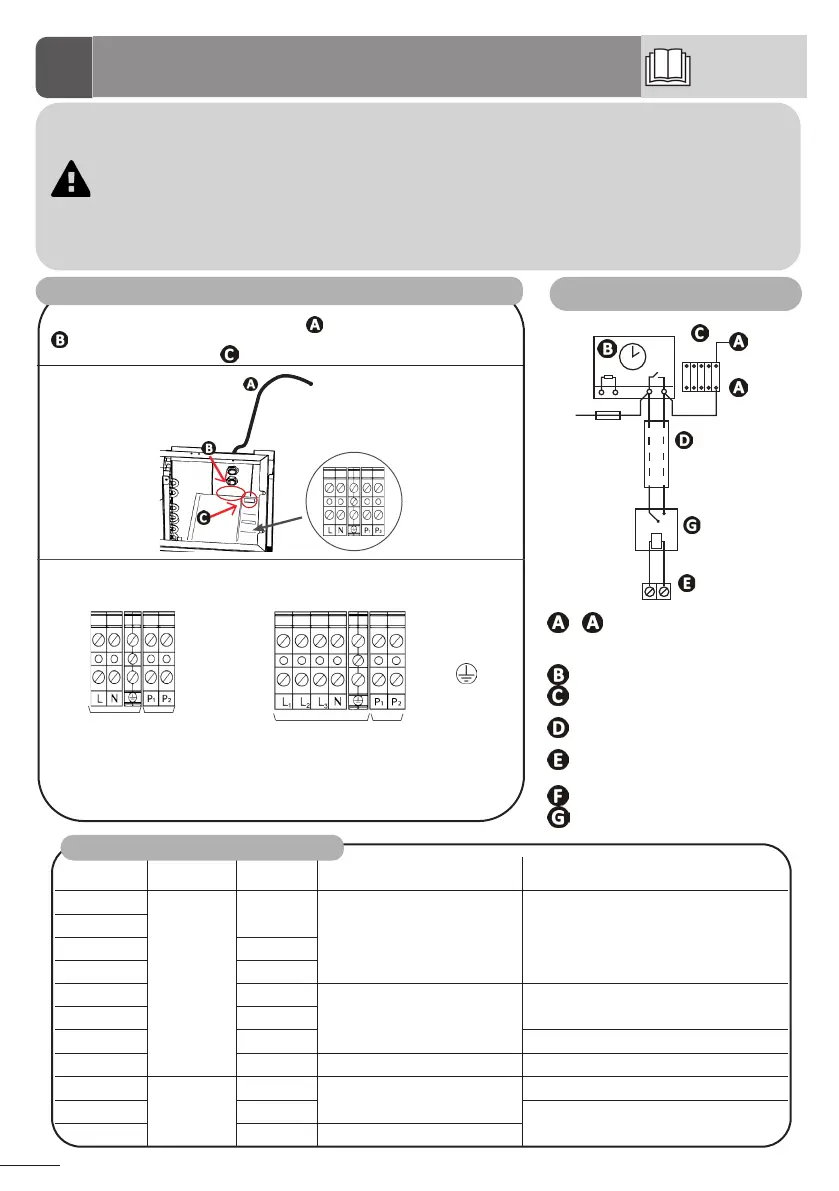

Conecte la unidad a la fuente de alimentación y los accesorios
Abra y rere el panel superior con un destornillador (4 tornillos) para acceder al bloque de
terminales eléctricos. Inserte el cable de alimentació en uno de los prensaestopas situados
en la parte posterior del aparato. Fije el cable de alimentación en el aparato introduciéndolo
a través de la abrazadera del cable .
Conecte el cable de alimentación al terminal dentro del aparato como se indica a connuación:
Conexión a la
fuente de
alimentación
Conexión de opciones
(bomba de ltración,
relé de alimentación).
Conexión a la
fuente de
alimentación
Conexión de opciones
(bomba de ltración,
relé de alimentación).
L: Tensión
N: Neutro
: Tierra
Terminal para alimentación monofásica Terminal para alimentación trifásica
❶ Instalación
* Sección de cable adecuada para cables de hasta 20 metros de longitud. Para cables más largos, consulte a un electricista..
2
Conexión de la prioridad
calefacción
1- 2: Alimentación de la bobina
del contactor de potencia de la bomba de
ltración
: reloj de ltración
: Contactor (tripolar o bipolar) para la
bomba del ltro
: Cable independiente para función
«prioridad calefacción» (no suministrado)
: Bloque de terminales de la bomba de
calefacción
: fusible
: Relé de contacto seco/230 V (no
suministrado)
14
13
P2 P1
1
2
Protección de cables
