Model
Zasilanie
elektryczne
Natężenie
maks.
średnica kabla* Magnetyczna ochrona termiczna (krzywa D)
Eco Elyo-05
220 - 240 V
1 faza
50-60 Hz
8
RO2V 3x2,5 mm² 16 A
Eco Elyo-07
Eco Elyo-09 9
Eco Elyo-13 13
Eco Elyo-15 16
RO2V 3x4 mm²
20 A
Eco Elyo-20 19
Eco Elyo-24 21.7 25 A
Eco Elyo-30 30 RO2V 3x6 mm² 32 A
Eco Elyo-20T
380 - 400 V
3 faza
50-60 Hz
7.9
RO2V 5x2,5 mm²
10 A
Eco Elyo-24T 9.4
16 A
Eco Elyo-30T 13 RO2V 5x4 mm²

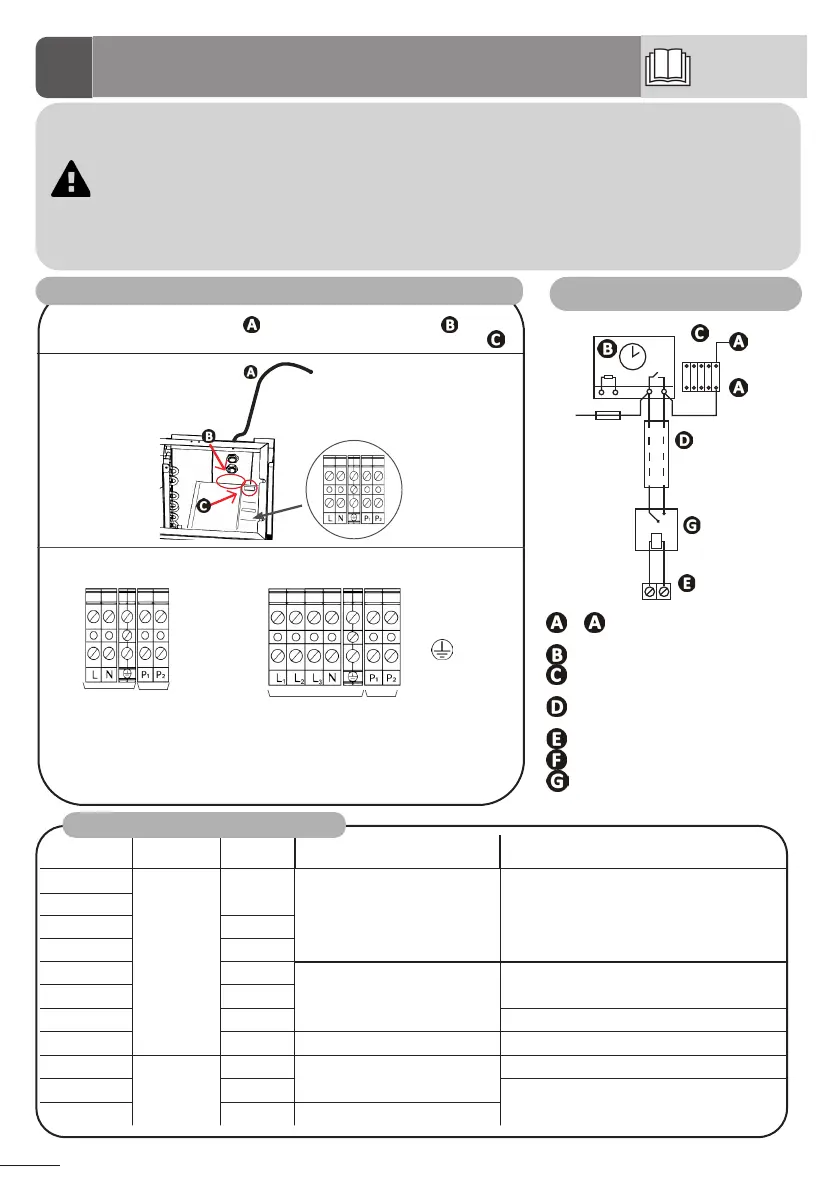

Podłączenie zasilanie elektrycznego
• Przed rozpoczęciem jakichkolwiek prac wewnątrz urządzenia należy odciąć zasilanie (ryzyko porażenia prądem).
Odcięcie zasilania elektrycznego należy wykonać w taki sposób, aby użytkownik mógł zawsze sprawdzić z dowolnego
miejsca, do którego ma dostęp, czy zasilanie elektryczne pozostaje odłączone. Jeśli nie jest to możliwe, należy
zapewnić rozłączenie z użyciem systemu blokującego.
• Tylko wykwalikowany i doświadczony technik jest upoważniony do wykonywania prac dotyczących podłączenia
okablowania do urządzenia lub wymiany kabla zasilającego.
• Upewnij się, że śruby zacisków są dokręcone prawidłowo (ryzyko pożaru). Niewłaściwie dokręcone śruby zacisków
powodują utratę gwarancji.
• Nie odłączaj zasilania podczas pracy urządzenia. Jeśli zasilanie zostanie przerwane, należy odczekać jedną minutę
przed ponownym włączeniem zasilania.
Podłącz urządzenie do zasilania elektrycznego i akcesoriów
Otwórz i zdejmij górny panel za pomocą śrubokręta (4 śruby), aby uzyskać dostęp do elektrycznej
listwy zaciskowej. Włóż kabel zasilający do jednego z przepustów kablowych z tyłu
urządzenia. W urządzeniu zamocuj kabel zasilający, przekładając go przez opaskę kablową .
Podłącz kabel zasilający do listwy zaciskowej wewnątrz urządzenia w sposób opisany poniżej.
Podłączenie do
zasilania
elektrycznego
Podłączenie opcji
(pompa ltracyjna,
przekaźnik zasilania
elektrycznego).
Podłączenie do
zasilania
elektrycznego
Podłączenie opcji
(pompa ltracyjna,
przekaźnik zasilania
elektrycznego).
L: Napięcie
N: Neutralny
: Uziemienie
Listwa zaciskowa zasilania
jednofazowego
Listwa zaciskowa zasilania trójfazowego
❶ Instalacja
* Przekrój kabla jest odpowiedni dla kabli o długości do 20 metrów. W przypadku większej długości skonsultuj się z elektrykiem.
2
Podłączenie priorytetu grzania
1 - 2: Zasilanie przeznaczone dla
cewki stycznika mocy pompy ltracyjnej
: Zegar ltrowania
: Stycznik (dwubiegunowy) pompy
ltracyjnej
: Niezależny kabel dla funkcji „priorytet
grzania” (nie jest dostarczany w zestawie)
: Listwa pompy układu grzewczego
: Bezpiecznik
: Przekaźnik ze stykiem
bezprądowym/230 V (nie jest dostarczany
w zestawie)
14
13
P2 P1
1
2
Ochrona kabli
