Tanto no caso de uma configuração TOP como de uma configuração ECO, dever-se-á efetuar a ligação de dois cabos em
paralelo aos dois bornes 12VCA do alimentador, com qualquer foco (rede 12V), como si se tratasse de mais um foco Color
plus.

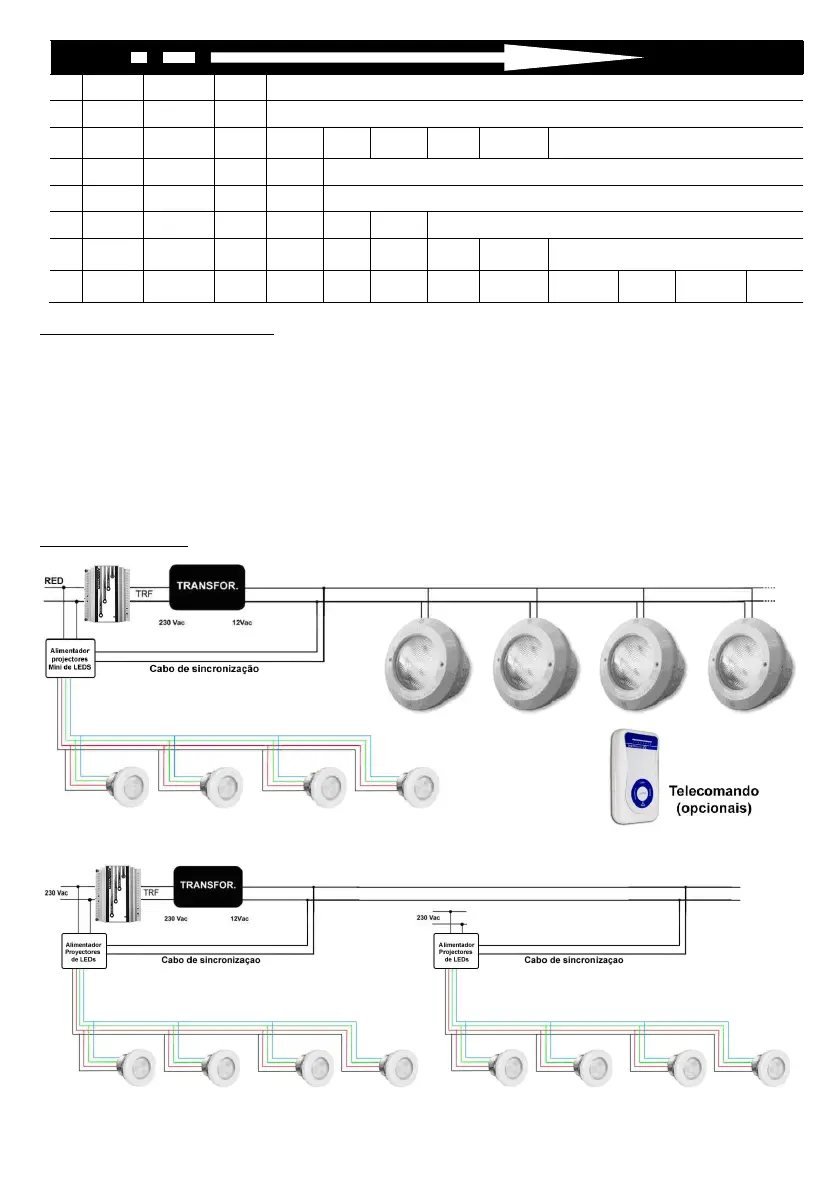

6.2.3. Diagrama das ligações elétricas
Desta forma, o alimentador interpretará o sinal recebido e realizará as mesmas funções que os focos Color plus.
Para comandar os projetores com um modulador e/ou telecomando, devemos ligar o cabo de sincronismo da saída de um
transformador de 12 V ao alimentador. Podem ser os 12 V do mesmo transformador que alimenta os projetores grandes (se
houver) ou os 12 V de um transformador de 50 W ou mais, no caso de uma instalação apenas com projetores Micro.
** Atenção: O botão do alimentador tem prioridade de funcionamento, portanto deve ser desligado no caso de utilização
conjunta com focos da série Color plus. Se o botão não for desligado, os focos não funcionarão corretamente.
Diagrama Colorplus TOP
