1-16
Chapitre 1: Informations carte mère
A7V8X-X
®

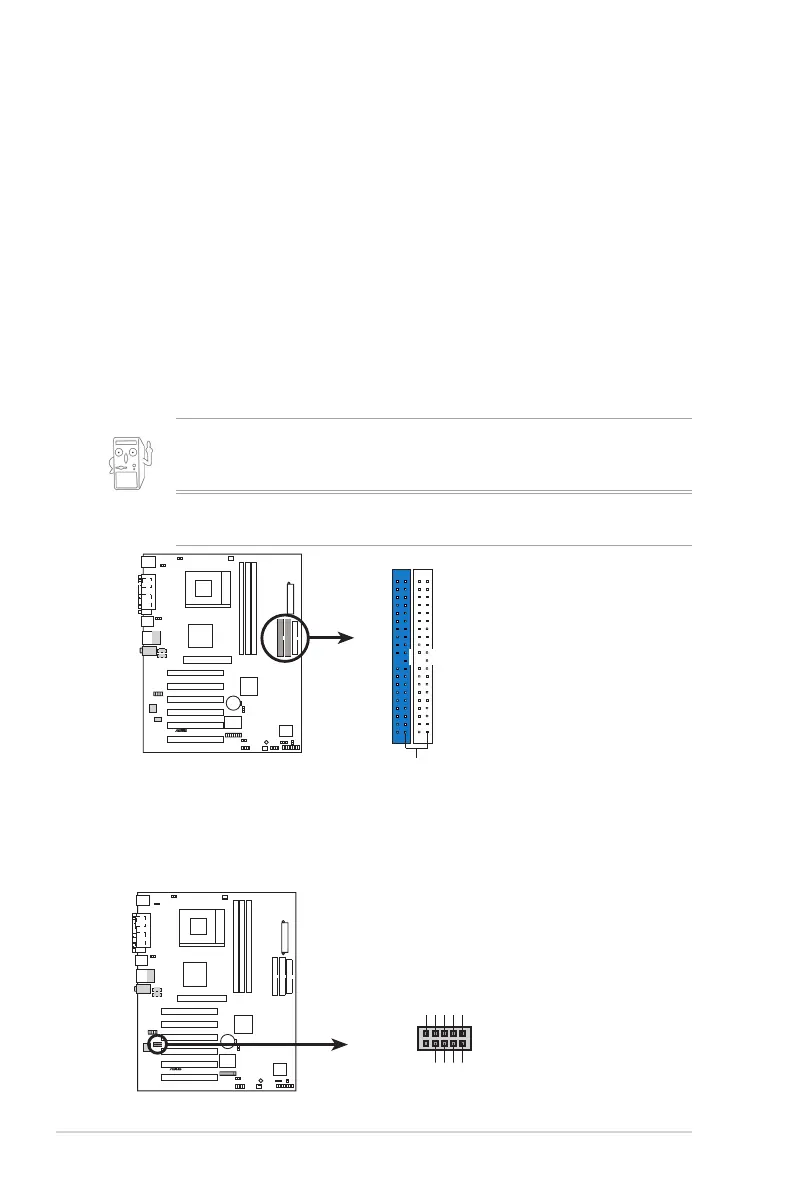

A7V8X-X IDE Connectors
NOTE: Orient the red markings
(usually zigzag) on the IDE
ribbon cable to PIN 1.
SEC_IDE
PIN 1
PRI_IDE
3. Connecteurs IDE (40-1 pin PRI_IDE, SEC_IDE)
Ces connecteurs supportent le câble UltraDMA/100/66 IDE pour disque dur
fourni. Connectez le connecteur bleu du câble au connecteur IDE primaire ou
secondaire, puis reliez le connecteur gris au périphérique esclave UltraDMA
133/100/66 (disque dur) et le connecteur noir au périphérique maître
UltraDMA 133/100/66. Il est recommandé de connecter des périphériques
non UltraDMA 133/100/66 au connecteur IDE secondaire. Si vous installez
deux disques durs, vous devez configurer le second disque en esclave en
réglant ses jumpers de façon appropriée. Reportez-vous à la documentation
du disque dur pour étudier la configuration de ses jumpers. Vous pouvez
configurer deux disques durs en maîtres, l’un sur le connecteur IDE primaire,
l’autre sur le secondaire.
La Pin 20 de chaque connecteur IDE est enlevée pour correspondre au trou
bouché du câble UltraDMA . Ceci empêche un mauvais branchement des
câbles.
Pour les périphériques IDE UltraDMA133/100/66, utilisez un câble IDE avec
80-conducteurs.
4. Connecteur MDC (10-1 pin MDC)
Ce connecteur propriétaire ASUS reçoit un module modem optionnel
A7V8X-X
®
A7V8X-X MDC Header
MDC
MODEM_IN
AC97_SYNC
AC97_SDIN1
GND
AC97_BITCLK
GND
+3VSB
AC97_RST#
AC97_SDOUT
To Next Page
