1-20
Chapitre 1: Informations carte mère
12. Connecteur System panel (20-pin PANEL)
Ce connecteur accueille plusieurs fonctions système en façade du PC.
• System Power LED Lead (3-1 pin PLED)
Ce connecteur 3-1 pin est relié à la LED d’alimentation système. La LED
s’allume quand le système est allumé et clignote quand le système est en
veille.
• System Warning Speaker Lead (4-pin SPKR)
Ce connecteur 4-pin est relié au petit haut parleur intégré au boîtier qui émet
les bips d’alerte système.
• System Management Interrupt Lead (2-pin SMI)
Ce connecteur 2 broches vous permet de placer le système en veille ou
en mode “vert” manuellement, état où l’activité système est réduite pour
économiser du courant et pour étendre la vie de certains composants système.
Reliez l’interrupteur approprié du boîtier à ce connecteur.
• ATX Power Switch/Soft-off Switch Lead (2-pin PWR)
Se relie à un interrupteur contrôlant l’alimentation système. Allume et éteint le
système.
• Reset Switch Lead (2-pin RESET)
Ce connecteur accueille le bouton reset du boîtier servant à relancer le
système sans éteindre l’alimentation.
• Hard Disk LED (2-pin IDE_LED)
Ce connecteur 2-pin accueille le câble HDD LED. La lecture ou l’écriture d’un
périphérique relié à un connecteur IDE allume la LED.

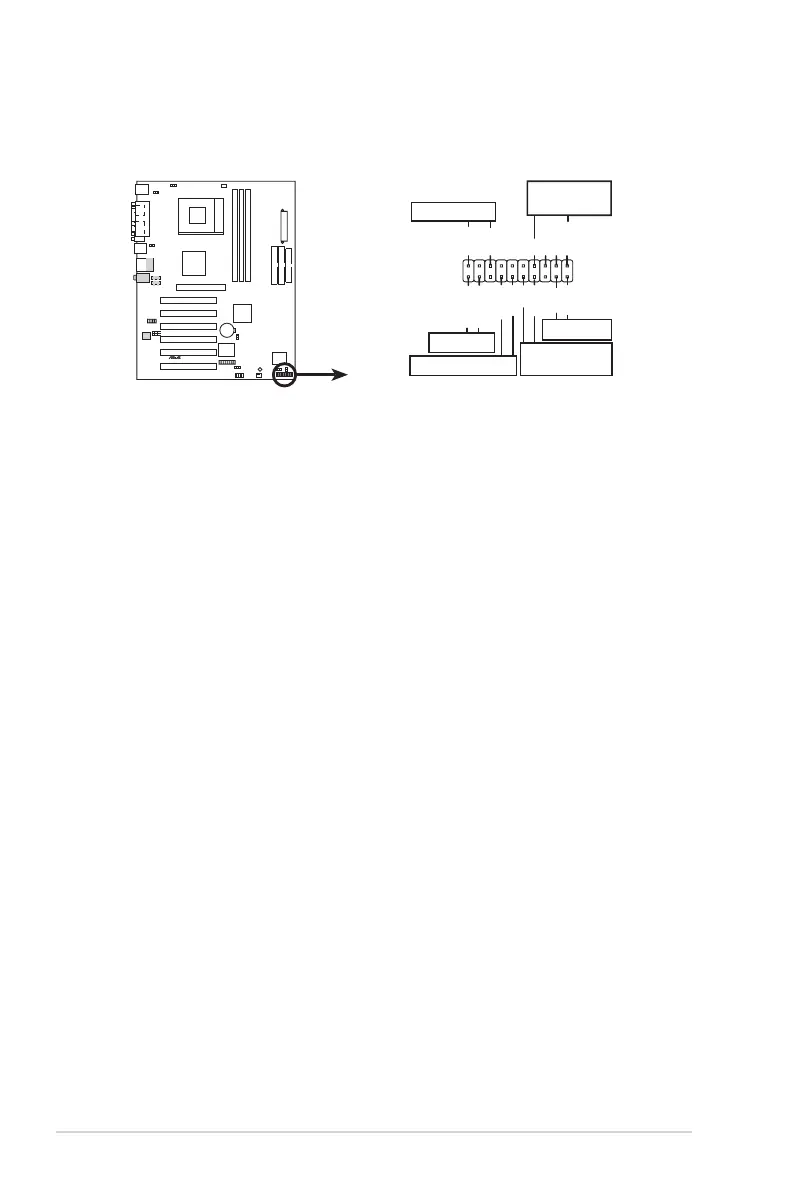

A7V8X-X
®
A7V8X-X System Panel Connectors
* Requires an ATX power supply.
PLED-
Ground
PWR
+5V
Speaker
Speaker
Connector
Power LED
Ground
Reset SW
SMI Lead
ExtSMI#
Ground
Reset
Ground
Ground
ATX Power
Switch*
PLED+
IDE_LED-
IDE_LED+
IDE_LED
