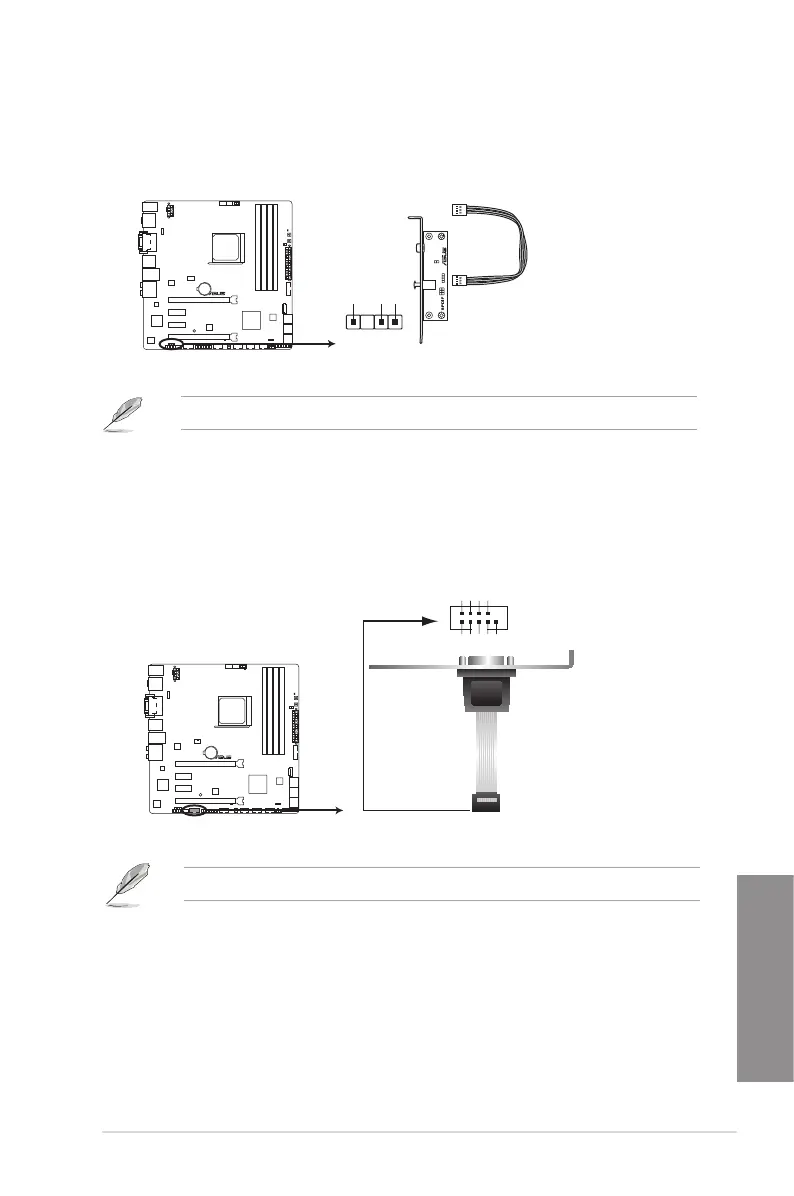

4. Connecteur audio numérique (4-1 pin SPDIF_OUT)
Ce connecteur est destiné à un/des port/s additionnel S/PDIF (Sony/Philips Digital
Interface).
Le module S/PDIF est vendu séparément.
Connecteur audio numérique de la F2A85-M PRO
5. Connecteur COM (10-1 pin COM1)
Ce connecteur est réservé à un port série (COM). Connectez le câble du module de
port série sur ce connecteur, puis installez le module sur un slot PCI libre de la carte
mère.
Le module COM est vendu séparément.
Connecteur COM de la F2A85-M PRO
SPDIF_OUT
+5V SPDIFOUT GND
F2A85-M PRO
F2A85-M PRO Digital audio connector
F2A85-M PRO
F2A85-M PRO Serial port (COM1) connector
PIN 1
COM1
DCD
TXD
GND
RTS
RI
RXD
DTR
DSR
CTS
