Asus P8H61-M LE/USB3 User Manual

ASUS P8H61-M LE Series 3
Това кратко ръководство предоставя най-необходимата информация за
конфигуриране на Вашата нова система. Следвайте стъпките, отбелязани на
изображението с дънната платка по-долу, за да конфигурирате своята нова
система. Вижте ръководството на дънната платка за повече информация
относно инсталирането и конфигурирането на хардуера, BIOS-а и софтуера.

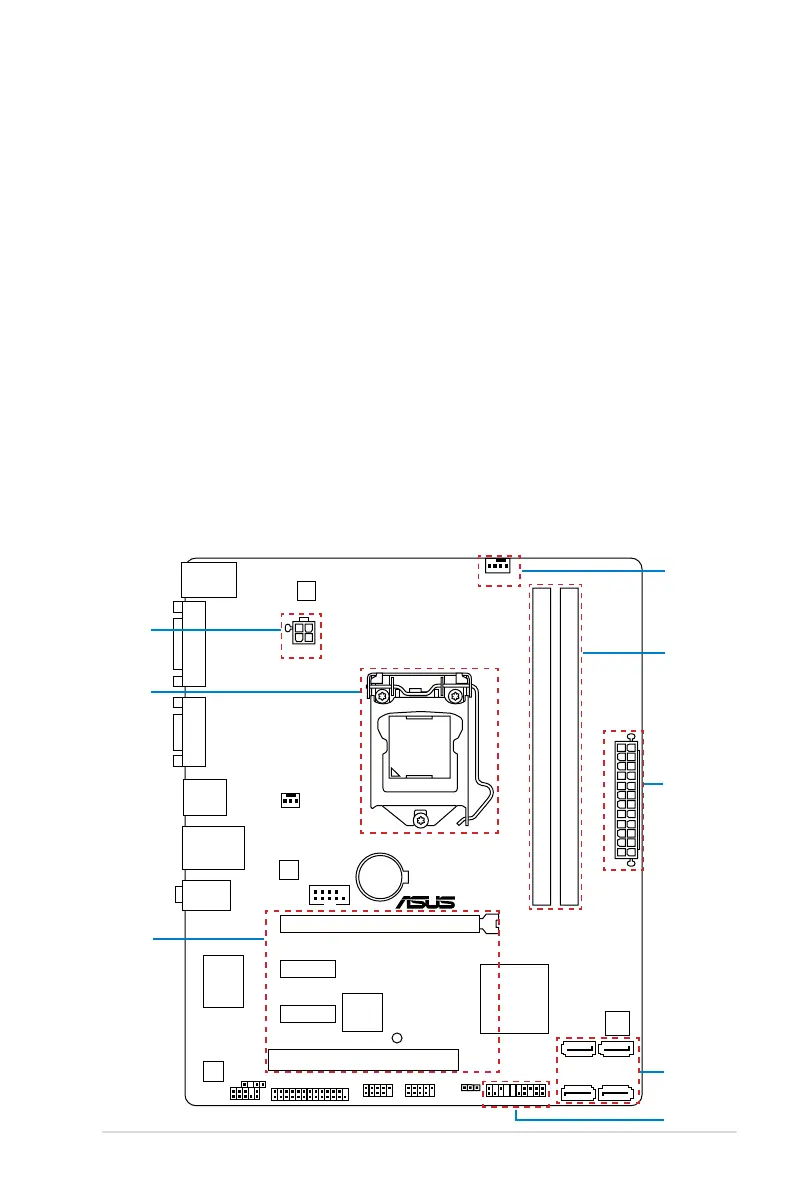

Acest ghid pentru pornire rapidă cuprinde cele mai solicitate informaţii pentru congurarea
noului sistem. Urmaţi paşii marcaţi în schema plăcii de bază de mai jos pentru a vă
congura noul sistem. Consultaţi ghidul utilizatorului pentru placa de bază pentru informaţii
suplimentare referitoare la hardware, BIOS şi la instalarea şi congurarea software-ului.
Ovaj priručnik za brzi početak daje najpotrebnije informacije za podešavanje Vašeg novog
sistema. Pratite korake označene na prikazu matične ploče koji je dat dole za podešavanje
Vašeg novog sistema. Pogledajte priručnik za korisnike za Vašu matičnu ploču za više detalja
o hardveru, BIOS-u, i instalaciji i konguraciji softvera.
Bu hızlı başlangıç kılavuzu yeni sisteminizi kurmak için en gerekli bilgileri sağlamaktadır. Yeni
sisteminizi kurmak için aşağıdaki anakart düzeninde işaretli olan adımları izleyin. Donanım,
BIOS ve yazılım kurulumu ve yapılandırması hakkında daha fazla bilgi için ana kart kullanım
kılavuzunuza başvurun.
Бұл шұғыл бастау нұсқаулығы сііздің жаңа жүйеңізді орнату үшін ең қажет
ақпараттарды қамтиды. Жаңа жүйені баптау үшін төмендегі аналық платада
белігленген қадамдарды орындаңыз. Жабдықтар, BIOS және бағдарламаларды
орнату және конфигурациялау жөнінде қосымша ақпарат алу үшін аналық плата
пайдалану нұсқаулығын қараңыз.
P8H61-M LE
PCIEX16_1
PCI1
PCIEX1_1
PCIEX1_2
LPT
COM1
USB78 USB910
C
LR
T
C
AAFP
ATX12V
EATXPWR
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
RTL
8111E
EPU
32Mb
BIOS
asmedia
ASM1083
SB_PWR
SPDIF_OUT
LGA1155
Intel
®
H61
DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module)
SATA3G_3SATA3G_4
SATA3G_1SATA3G_2
PANEL
AUDIO
KB_USB56
LAN1_USB12
USB34
VGA
DVI
Step 1
Step 7
Step 3
Step 5
Step 4
Step 7
Step 2
Step 6

Asus P8H61-M LE/USB3 Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	1066, 1333 MHz
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Core i3, Intel Core i5, Intel Core i7
Number of COM connectors	1
Number of SATA II connectors	4
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC887
Component for	PC
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Supported storage drive interfaces	SATA II
Cables included	SATA
Parallel processing technology support	Not supported
LAN controller	Realtek RTL8111E
Networking features	Gigabit Ethernet
Ethernet interface type	Fast Ethernet, Gigabit Ethernet
BIOS type	EFI
ACPI version	2.0a
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	203 mm
Width	244 mm
