FR 13

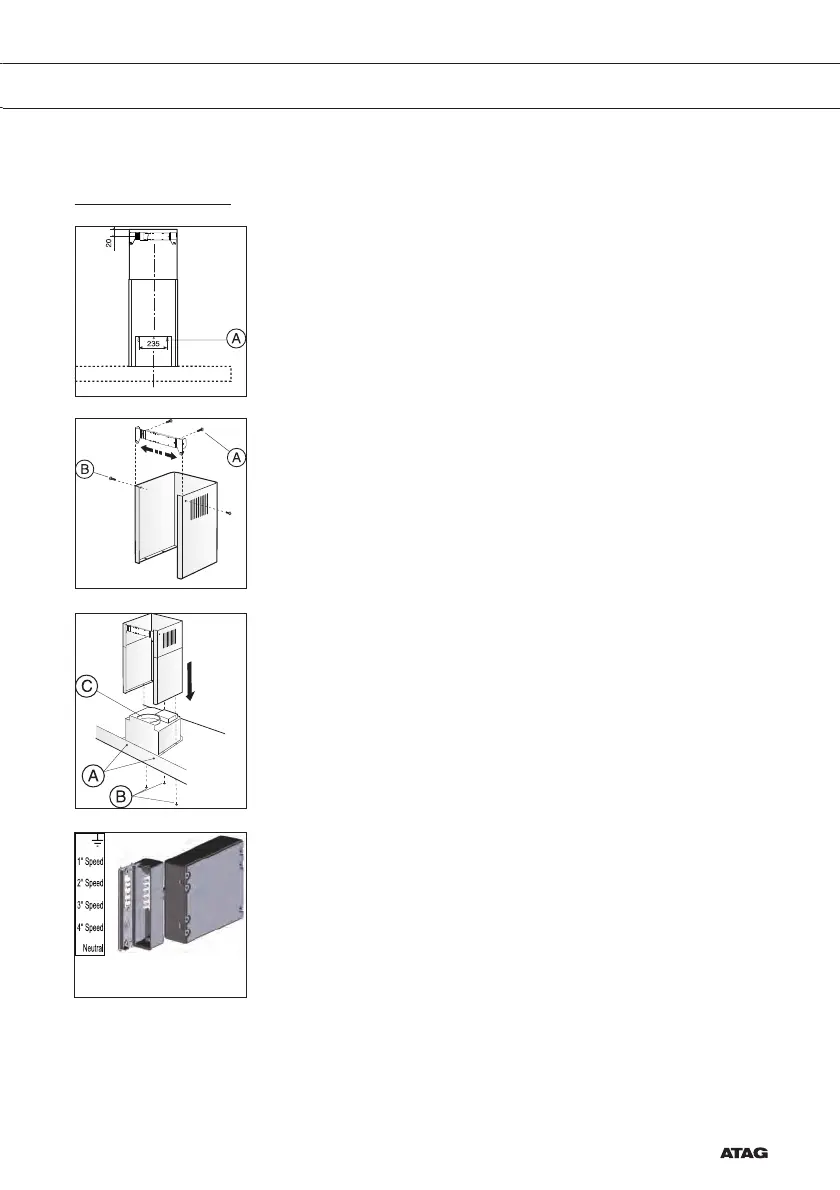

INSTALLATION
Montage
• Vissez la hotte au mur à l’aide des chevilles et des vis (A). Reportez-
vous aux dimensions.
• Commencez par déterminer la largeur des fixations par rapport à la
largeur de la gaine supérieure. Vissez ensuite les fixations au mur
à l’aide des chevilles et des vis (B). Tenez compte de la distance
entre la fixation et le plafond (reportez-vous aux dimensions).
• Placez le conduit d’évacuation sur la bride (C) puis sur le raccord
de la grille d’évacuation.
• Insérez la fiche dans la prise murale.
• Dans le cas d’un moteur externe, celui-ci doit être branché au
boîtier de raccordement ci-contre.
• Branchez le moteur au boîtier de raccordement selon le schéma.
• Placez la gaine supérieure dans la gaine inférieure.
• Fixez la gaine inférieure à la hotte à l’aide des vis (B).
• Rabattez la gaine supérieure sur la fixation et fixez-la à l’aide des
vis (A).
