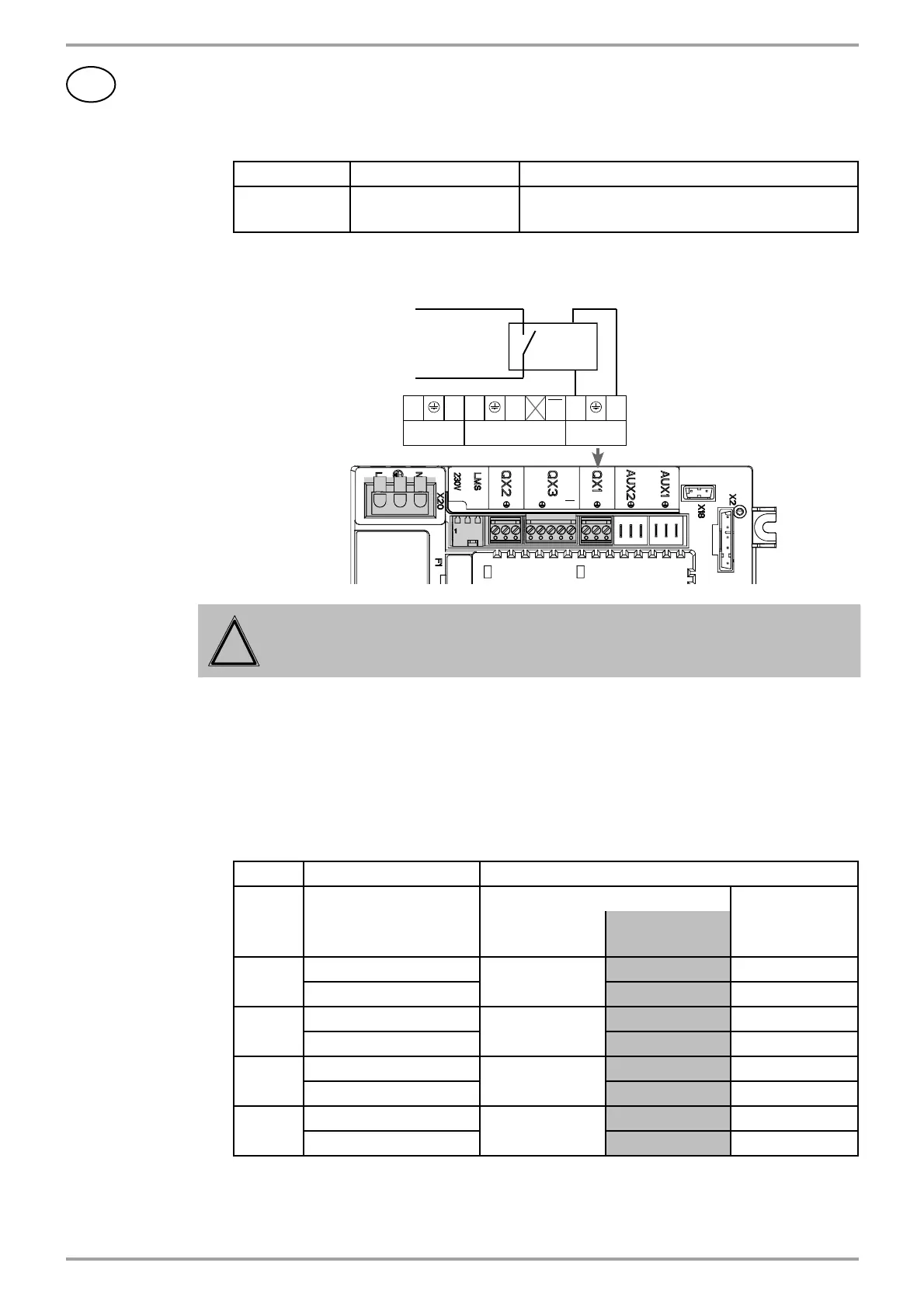

KIT VARFREE - Installation, Instalación, Installatie
00RNO0315-#
L2 N
L3 N L3
L1 N L N L N
L NL3 N L3 L N
QX2 QX3 QX1
Câble de report
de défaut
Relais
230Vac
Si la chaudière remplacée était pilotée par un contact RT/RT+ :
Raccorder le câble sur le contact H5-GND du NAVISTEM B3000.
Confi gurer l'entrée H5 sur le NAVISTEM B3000 :
N° paramètre Intitulé Valeur à programmer
5977 Fonction entrée H5 Empêchement démarage
(génère un défaut E846)
Si la chaudière remplacée était équipée d'un AGU 2.513 :
Raccorder le câble de report de défaut comme indiqué ci-dessous :
!
ATTENTION :
Le relais doit avoir une tension de pilotage de 230 Vac
et une intensité de consommation maximale de 1 A.
Si la chaudière remplacée était équipée d'une sonde extérieure :
Raccorder le câble de la sonde extérieure sur le connecteur B9 du NAVISTEM
B3000.
Dans tous les cas, paramétrer la vitesse du circulateur (paramètres 2322
et 2323 du NAVISTEM B3000) en fonction du modèle équipant la chaudière
remplacée :
Ancienne chaudière Nouvelle chaudière
Modèle Circulateur
Vitesse circulateur Débit à vérifi er
(l/min)
Origine
Réglages
(2322 et 2323)
40
Wilo RS 15/7
67 %
95 % 35
Wilo Yonos Para 100 % 36
60
Wilo RS 15/7
72 %
72 % 40
Wilo Yonos Para 100 % 43
80
Wilo TOP-RL25/8,5
63 %
95 % 67
Grundfos UPML 100 % 73
100
Wilo TOP-RL25/8,5
80 %
80 % 67
Grundfos UPML 100 % 73
Dans tous les cas, vérifi er le type de gaz et eff ectuer les réglages en
conséquence.
FR
