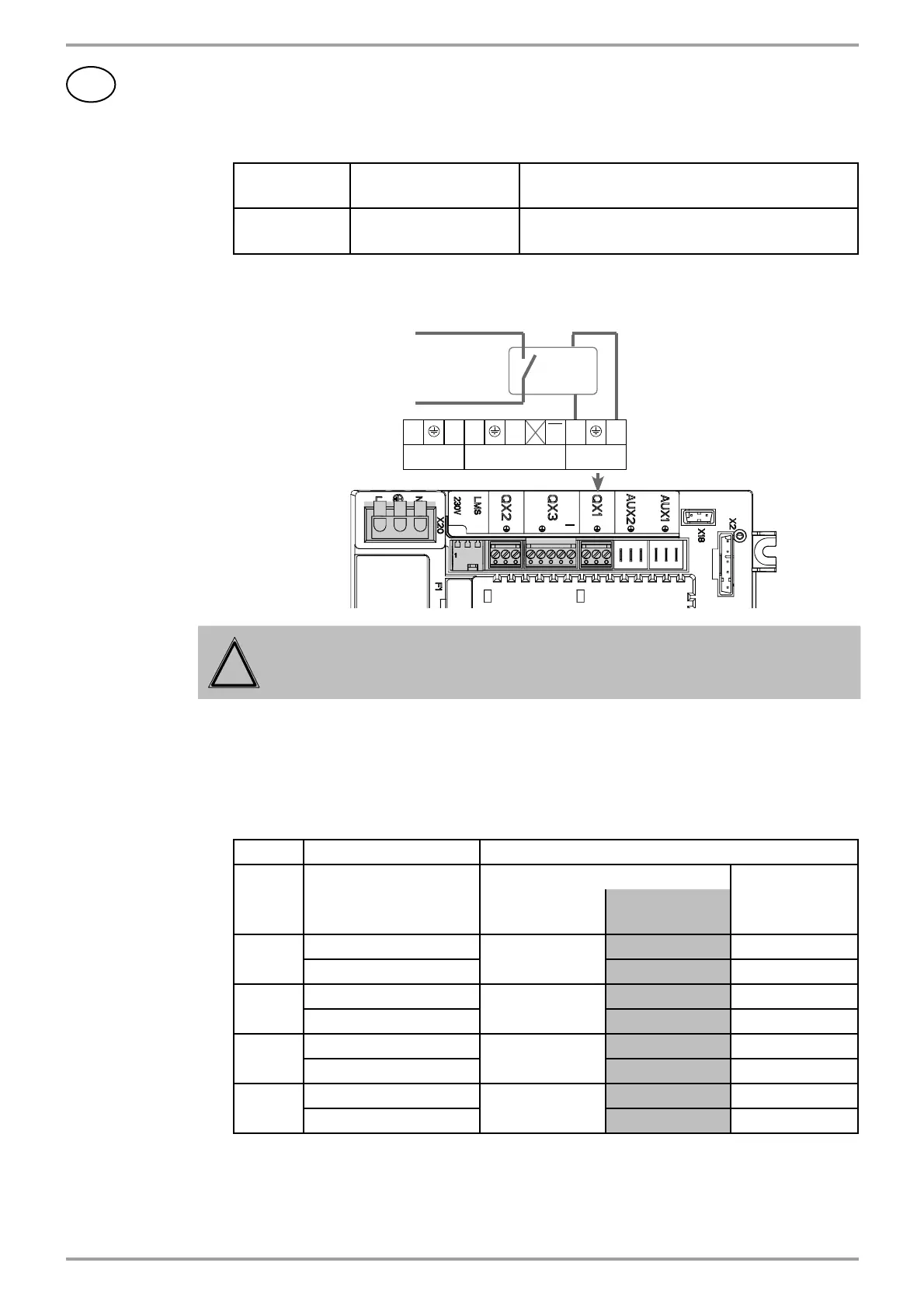

KIT VARFREE - Installation, Instalación, Installatie
00RNO0315-#
ES
L2 N
L3 N L3
L1 N L N L N
L NL3 N L3 L N
QX2 QX3 QX1
Cable de
transmisión de
fallos
Relé
230 Vac

Si la caldera cambiada llevaba un contacto RT/RT+:
Conectar el cable al contacto H5-GND del NAVISTEM B3000.
Confi gurar la entrada H5 al NAVISTEM B3000:
N.º de pará-
metro
Nombre Valor por programar
5977 Función entrada H5 Arranque bloqueado
(genera un fallo E846)

Si la caldera cambiada llevaba un AGU 2.513:
Conectar el cable de transmisión de fallos como se indica a continuación:
!
ATENCIÓN:
El relé debe tener una tensión de control de 230 Vac y
una intensidad de consumo máximo de 1 A.

Si la caldera cambiada llevaba una sonda exterior:
Conectar el cable de la sonda exterior al conector B9 del NAVISTEM B3000.

En todos los casos, confi gurar la velocidad del circulador (parámetros 2322
y 2323 del NAVISTEM B3000) en función del modelo de la caldera cambiada:
Antigua caldera Nueva caldera
Modelo Circulador
Velocidad circulador Caudal por
verifi car (l/min)
Origen
Ajustes (2322
y 2323)
40
Wilo RS 15/7
67 %
95 % 35
Wilo Yonos Para 100 % 36
60
Wilo RS 15/7
72 %
72 % 40
Wilo Yonos Para 100 % 43
80
Wilo TOP-RL25/8,5
63 %
95 % 67
Grundfos UPML 100 % 73
100
Wilo TOP-RL25/8,5
80 %
80 % 67
Grundfos UPML 100 % 73

En todos los casos, verifi car el tipo de gas y efectuar los ajustes necesarios.
