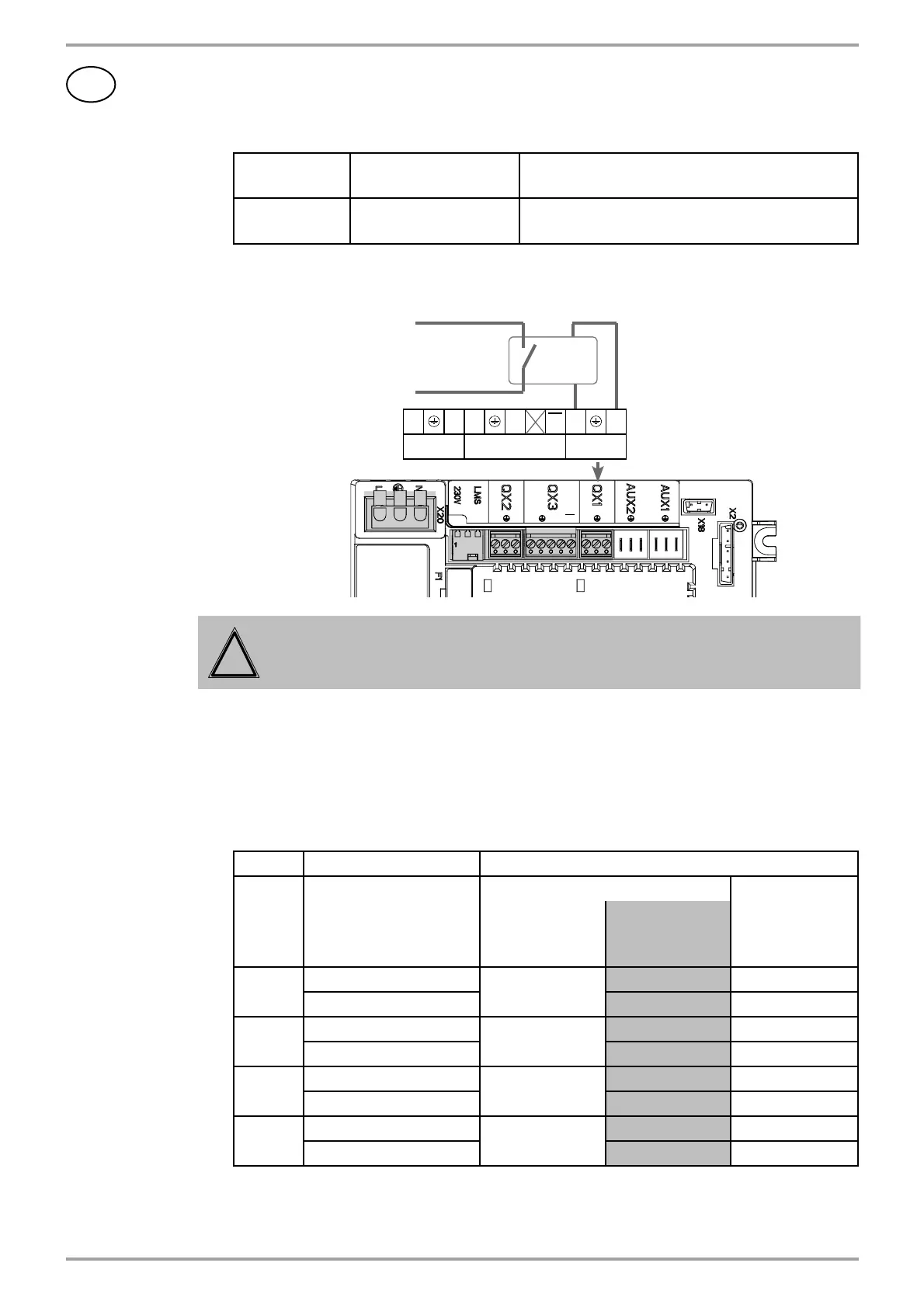

KIT VARFREE - Installation, Instalación, Installatie
00RNO0315-#
NL
L2 N
L3 N L3
L1 N L N L N
L NL3 N L3 L N
QX2 QX3 QX1
Signaalkabel
storing
Relais
230 Vac
Indien de vervangen ketel is voorzien van een contact RT/RT+:
Sluit de kabel aan op het contact H5-GND van NAVISTEM B3000.
Confi gureer de ingang H5 op NAVISTEM B3000:
Nr. parame-
ter
Benaming Te programmeren waarde
5977 Ingangsfunctie H5 Het voorkomen van starten
(genereert een storing E846)
Indien de vervangen ketel is voorzien van een AGU 2.513:
Sluit de signaalkabel storing aan zoals hieronder weergegeven:
!
OPGELET:
Het relais moet een 230 Vac stuurspanning en
maximale verbruiksintensiteit van 1 A hebben.
Indien de vervangen ketel is voorzien van een externe sensor:
Sluit de kabel van de buitensensor aan op de connector B9 van NAVISTEM B3000.
Stel in alle gevallen de snelheid van de circulatiepomp (parameters 2322
en 2323 van NAVISTEM B3000) in volgens het gemonteerde model op de
vervangen ketel:
Oude ketel Nieuwe ketel
Model Circulatiepomp
Snelheid van de circulatiepomp Te controleren
debiet (l/min)
Herkomst
Instellingen
(2322 en
2323)
40
Wilo RS 15/7
67 %
95 % 35
Wilo Yonos Para 100 % 36
60
Wilo RS 15/7
72 %
72 % 40
Wilo Yonos Para 100 % 43
80
Wilo TOP-RL25/8,5
63 %
95 % 67
Grundfos UPML 100 % 73
100
Wilo TOP-RL25/8,5
80 %
80 % 67
Grundfos UPML 100 % 73
Controleer in alle gevallen, het type gas en voer de overeenkomstige
aanpassingen uit.
