• Soplar aire por la manguera antes de conectarla.

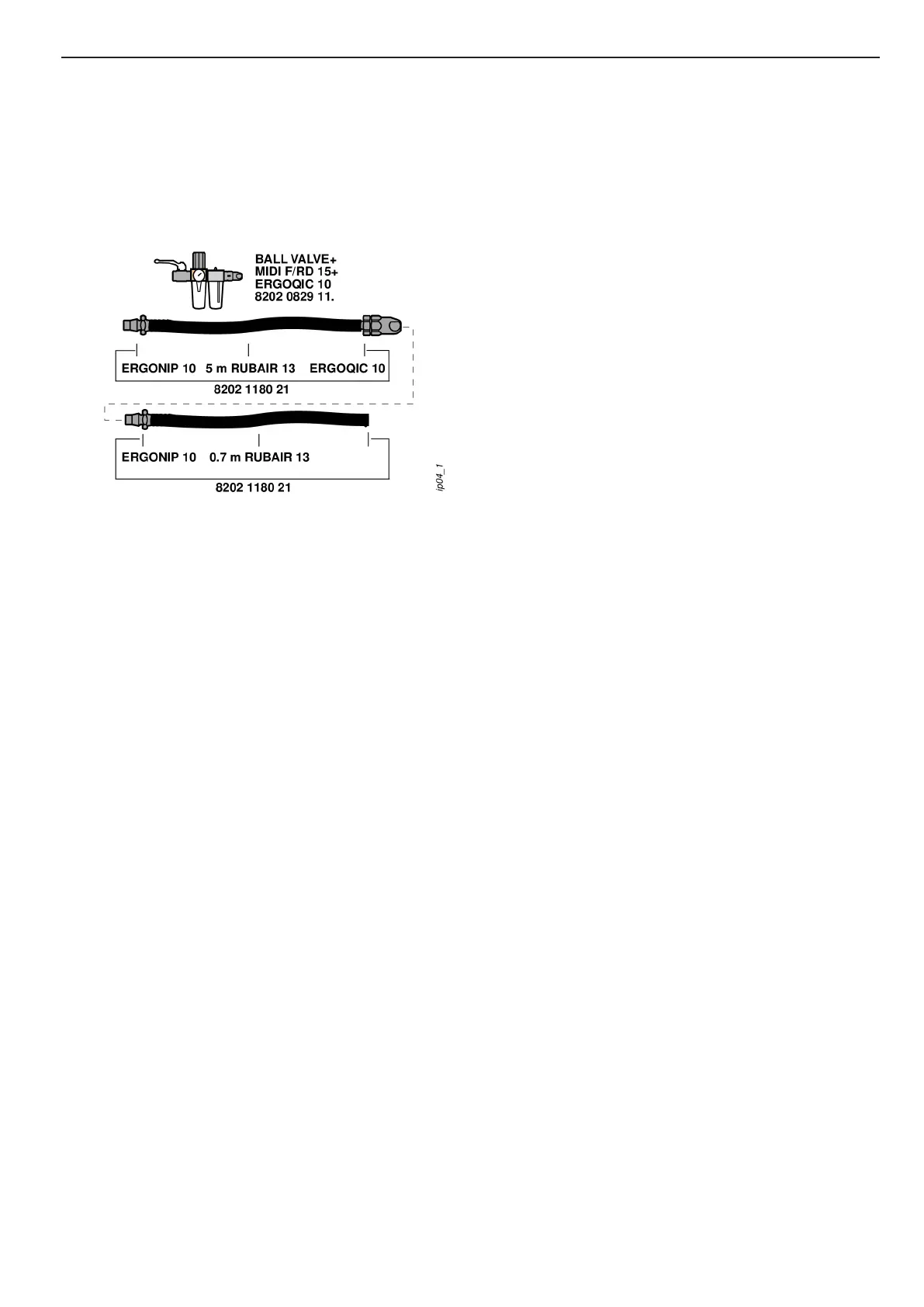

Proposta de instalação
A escolha das juntas, magueiras e braçadeiras pode ser trabalhosa devido aos
detalhes a serem considerados. Para economizar seu tempo e assegurar a
capacidade correta da instalação da linha de ar, do ponto de entrada à
ferramenta, nós oferecemos propostas para cada ferramenta.
Para mais onformações, leia o catálogo de Ferramentas Elétricas Industriais
Atlas Copco, código 9837 3000 01.
Instruções
Colocação do escopro
Meta o escopro de modo que o seu retentor (33) entre na ranhura do escopro.
Verifique se a mola do retentor do escopro está tensa.
Remoção do escopro
Levante o extremo traseiro do retentor do escopro (33) e puxe o escopro para
fora.
Uso do resguardo da mão
O resguardo da mão (41) fornecido como acessório para atenuação de vibrações
tem um gancho rápido para prender à fronte da cobertura (30).
É necessário guiar os escopros compridos para a folha do escopro, soltar o anel
da máquina com um leve puxão e movê—lo para baixo sobre o escopro.
Prenda o anel à máquina antes de mudar escopros.
Evite pegar directamente no escopro.
Atenuação de vibrações
A atenuação de vibrações é conseguida por meio de duas molas de ar, uma no
mecanismo de impacto entre o pistão (23) e o cilindro (22) e uma atrás do anel
da pinça do escopro (28). Esta última mola atenua a reflexão da onda de choque
proveniente do escopro. A força necessária de alimentação é determinada pela
pressão do ar fornecida à máquina. Quando a válvula do acelerador estiver
carregada só em parte, é requerida menor força de velocidade.
