• Blaas de slang uit alvorens hem aan te sluiten.

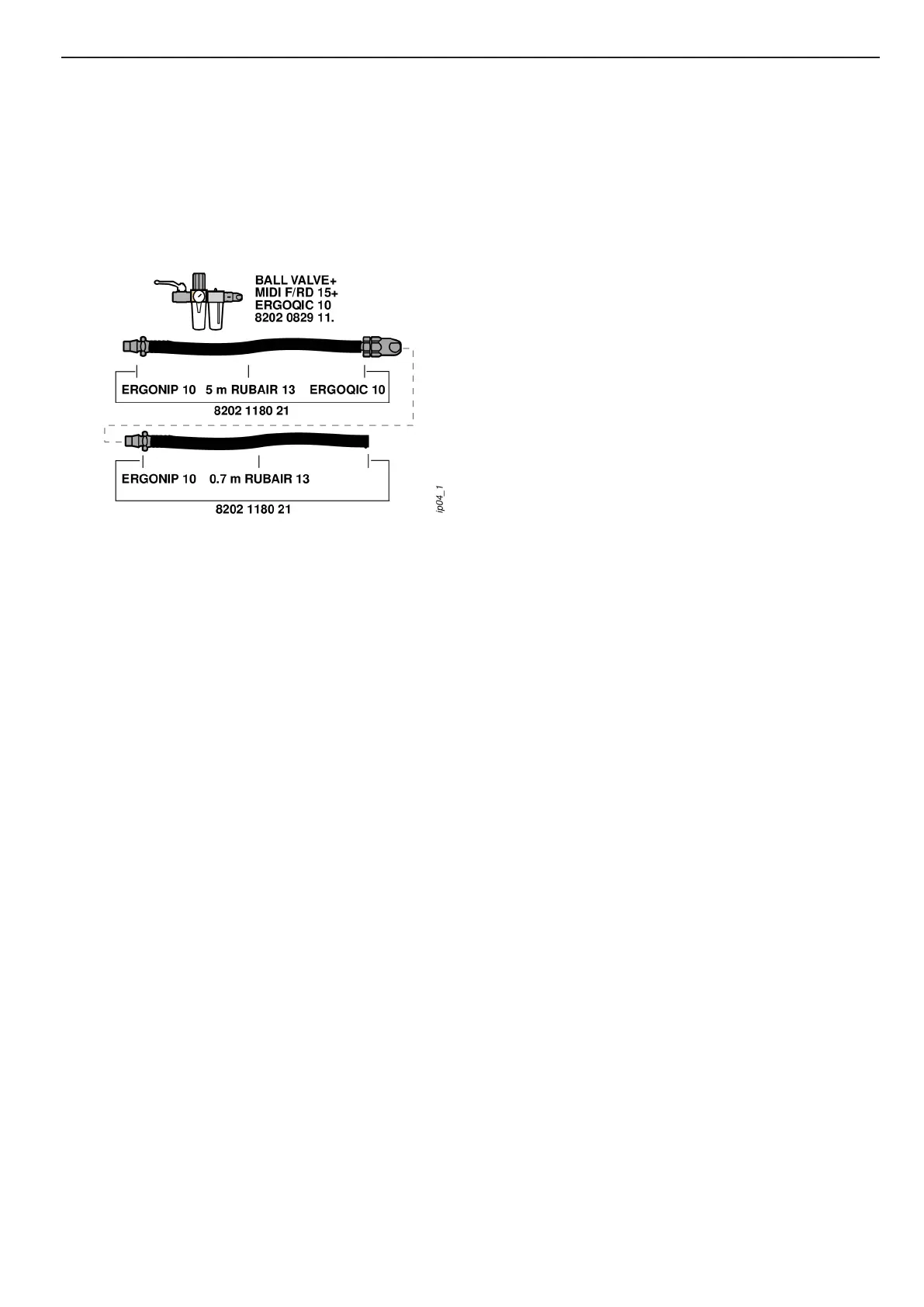

Installatieplan
Het kiezen van de juiste koppelingen, slang en klemmen kan een lastige klus
zijn, doordat je je in de details moet verdiepen. Wij doen u voor ieder gereed-
schap een installatievoorstel, zodat u én tijd bespaart én van een juiste capaciteit
van de luchtleidingsinstallatie, vanaf het aftakpunt tot aan het gereedschap, bent
gegarandeerd.
Raadpleeg voor meer informatie de catalogus Industriële elektrische gereed-
schappen van Atlas Copco, bestelnr. 9837 3000 01.
Instructies
Aanbrengen van de beitel
Breng de beitel zo aan dat de beitelhouder (33) in de beitelgroef klikt. Contro-
leer of de beitelhouderveer onder spanning staat.
Verwijderen van de beitel
Hef het uiteinde van de beitelhouder (33) op en trek de beitel uit.
Gebruik van de handbescherming
De handbescherming (41), geleverd als toebehoren voor trillingsdemping, is
voorzien van een klikbevestiging op het voorhuis (30).
Als het nodig is lange beitels te geleiden in de buurt van het beitelblad, neem
dan de spantang van de machine met een lichte tik en beweeg hem naar bene-
den over de beitel.
Bevestig de spantang weer op de machine alvorens beitels te vervangen.
Vermijd de beitel rechtstreeks vast te houden.
Trillingsdemping
Trillingsdemping wordt verwezenlijkt door middel van twee luchtveren, een in
het slagmechanisme tussen de zuiger (23) en de cilinder (22) en een achter de
beitelkraag (28). Deze laatste veer dempt de terugkaatsende schokgolf van de
beitel. De nodige voedingskracht wordt bepaald door de luchtdruk naar de ma-
chine. Als er een lagere kracht moet worden uitgeoefend moet de inlaatklep dus
slechts gedeeltelijk worden ingedrukt.
