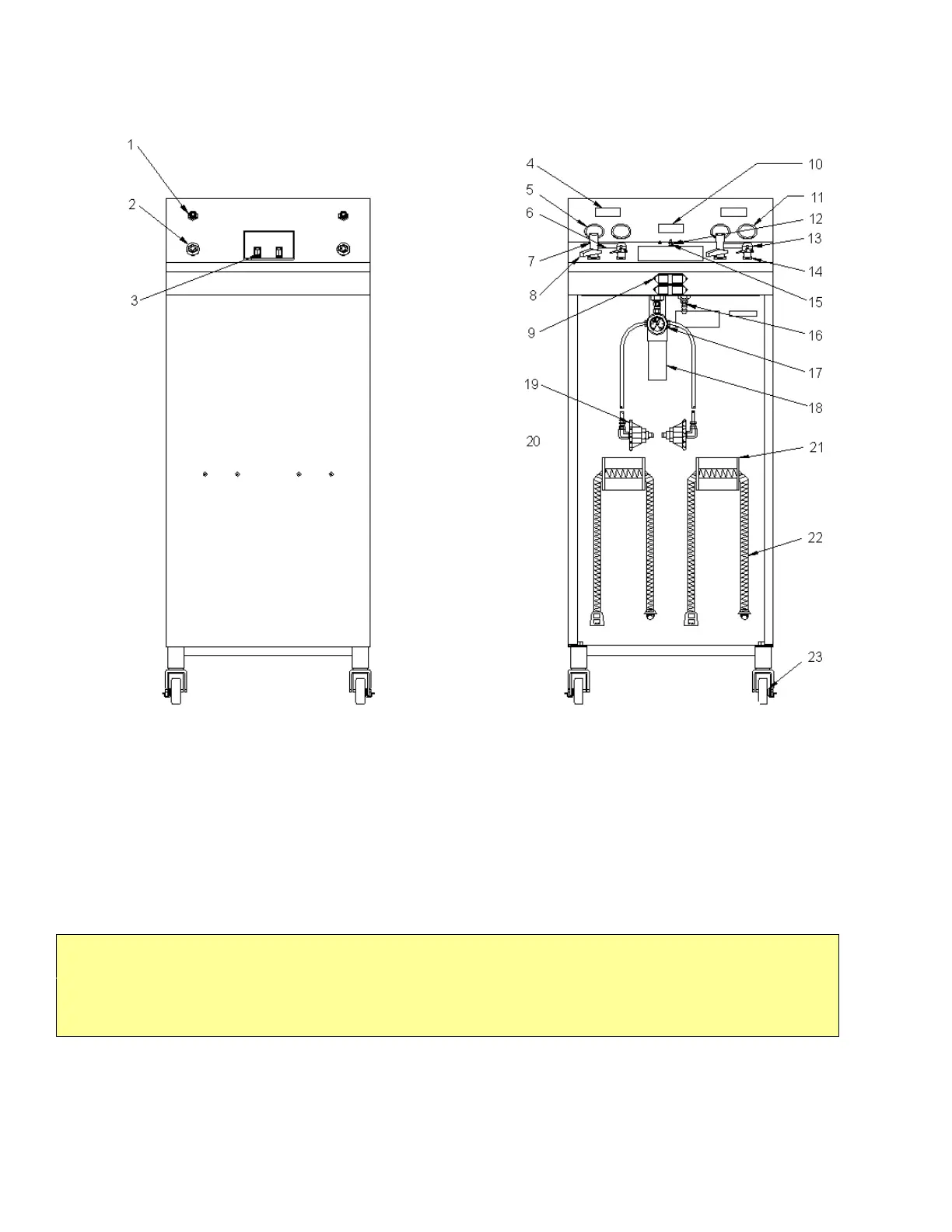

Sistema crioquirúrgico cardiaco ACC2
1. Receptáculo de sonda: Evacuación (2)
2. Receptáculo de sonda: Suministro (2)
3. Receptáculo del indicador de
temperatura tisular (TTI) digital (2)
4. Termómetro digital de sonda (2)
5. Manómetro de gas (2)
6. Cronómetro digital (2)
7. Válvula de control de temperatura (2)
8. Válvula de control de
congelación/descongelación (2)
9. Compartimiento de pila (2)
10. Indicador digital de temperatura tisular
11. Manómetro de evacuación (2)
12. Interruptor del indicador digital de
temperatura
13. Válvula de control de congelación
máxima(2)
14. Válvula de control de
encendido/apagado (2)
15. Interruptor de alimentación del medidor
principal
16. Racor de evacuación
17. Conjunto de filtro: Manómetro
18. Conjunto de filtro: Portafiltro
19. Válvula de bombona (2)
20. Conjunto de boca de entrada de
bombona (2)
21. Soporte de bombona (2)
22. Correa de bombona (2)
23. Carro móvil: Ruedas (4)
Especificaciones
Sistema ACC2
119,4 cm (47 pulg.) alto, 48,2 cm (19 pulg.)
ancho
70 cm (24 pulg.) profundidad
Peso: 35,8 kg (74 lb) sin las bombonas
Se requieren dos bombonas de óxido nitroso
de 9 kg (20 lb)
Los medidores digitales emplean 4 pilas
alcalinas de 9 V
Nota: Para convertir psi en bars, multiplique por 0,07.
ATENCIÓN: La ley federal de EE. UU. limita la venta de este dispositivo a médicos o bajo
prescripción facultativa.
(No se muestra)
Vista frontal
Vista posterior
No se muestran las bombonas de óxido nitroso
