Commandes de l’émetteur M2

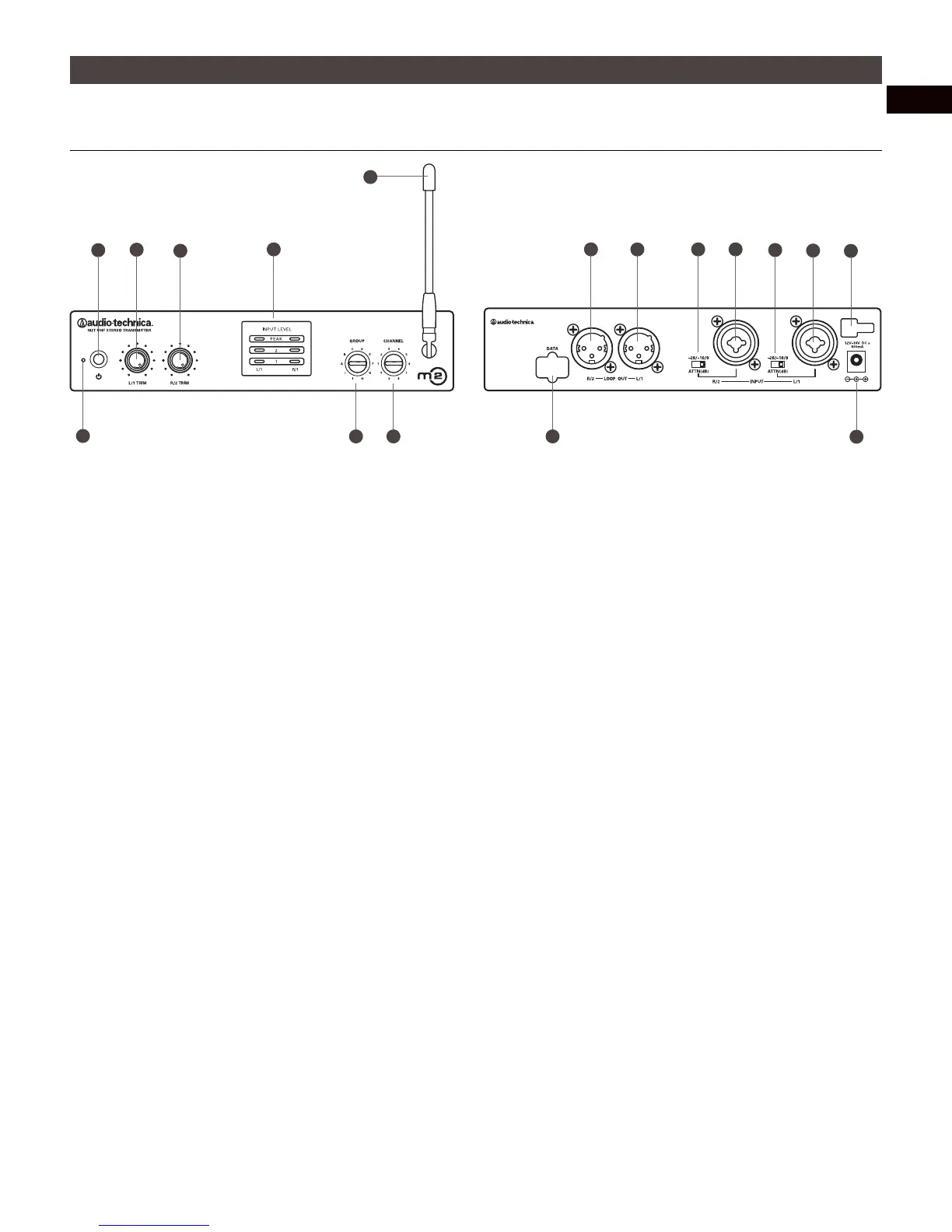

(panneau avant) (panneau arrière)
1. Voyant d’alimentation. S’allume (lumière rouge) lors de la mise
sous tension.
2. Interrupteur marche/arrêt. Une pression pour allumer l’émetteur.
Une nouvelle pression pour éteindre l’émetteur.
3. Réglage fin L/1 et R/2. Pour régler le niveau de l’entrée audio
correspondante.
4. Indicateur de niveau d’entrée. Affiche le niveau du signal
d’entrée audio L/1 et R/2.
5. Sélecteur de groupe de fréquences. Pour sélectionner le groupe
de fréquences.
6. Sélecteur de canal de fréquences. Pour sélectionner le canal de
fréquences.
7. Antenne flexible. Antenne solidaire pour la transmission vers les
récepteurs.
8. Port de données. Réglages d’usine / de service seulement.
9. Sortie de boucle. Le jack XLR R/2 duplique le signal non traité de
l’entrée R/2 ; le jack XLR L/1 duplique le signal non traité de l’entrée
L/1. Non affectés par les réglages au panneau avant.
10. Atténuateurs. Atténuation de -20 dB, -10 dB et 0 dB pour chaque
entrée.
11. Entrées. Jacks d’entrée combinés, connexions XLR et
1
/
4
".
12. Entrée CC. Branchez ici l’alimentation fournie.
13. Crochet pour cordon. Enroulez le cordon CC étroit autour du
crochet pour éviter que la prise CC ne soit retirée par accident.
Alimentation fantôme
L’émetteur ne fournit pas d’alimentation fantôme, mais permet le
passage du courant venant d’une alimentation fantôme vers un appareil
enfiché dans l’un des deux jacks d’entrée.
ATTENTION : Pour le branchement d’instruments à une console de
mixage via la sortie de boucle de l’émetteur, utilisez une boîte de
direct pour éviter les dommages aux instruments et/ou à
l’équipement du fait de l’alimentation fantôme de la console de
mixage : branchez l’instrument à une boîte de direct, puis
branchez cette dernière à l’émetteur.
