18
A
UDIOACCESS

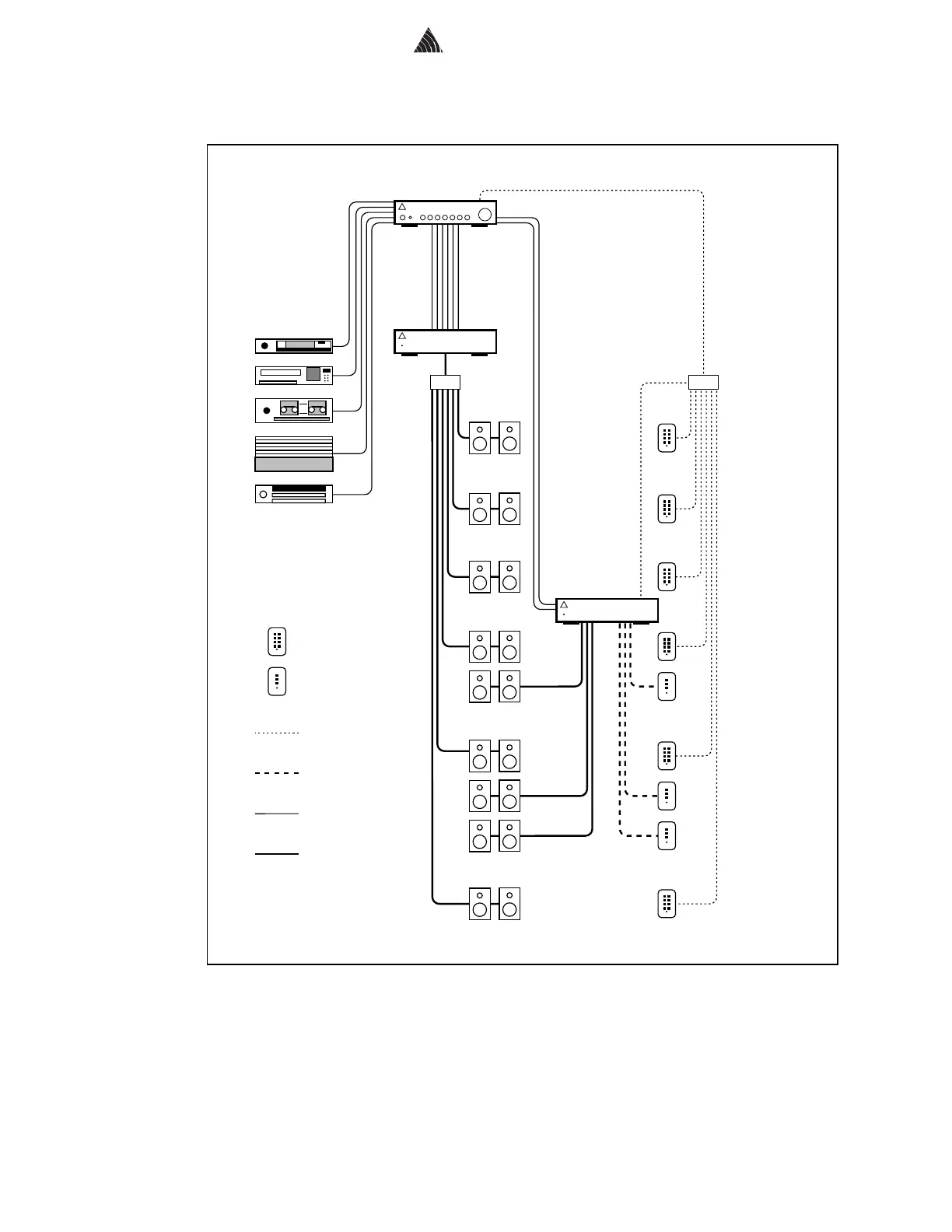

System 1 Block Diagram
STB
KPT
PX-600
ZONE 1 MAIN ROOM
LIBRARY
ZONE 2 MAIN ROOM
GUEST ROOM
ZONE 3 MAIN ROOM
CHILD'S ROOM
ZONE 4 MAIN ROOM
MASTER BEDROOM
ZONE 4 ROOM 1
MASTER BATH
ZONE 5 MAIN ROOM
LIVING ROOM
ZONE 5 ROOM 1
DINING ROOM
ZONE 5 ROOM 2
FOYER
KPS KEYPAD
KP3 KEYPAD
4 CONDUCTOR WIRE
6 CONDUCTOR WIRE
LINE LEVEL
SPEAKER WIRE
PX-603
PX-612
Block Diagram Legend
ZONE 6 MAIN ROOM
FAMILY ROOM
Diagram 2
Note:
To make the above diagram less cluttered, the PX-603 is shown separated from the PX-600 and
PX-612. In the actual installation, all Audioaccess and source equipment should be located
together. The PX-603 is not intended to be remotely installed away from the rest of the system.
