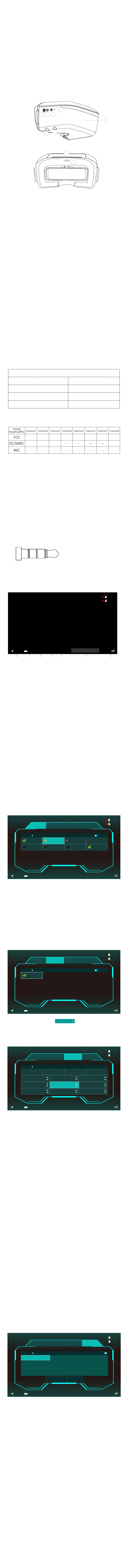

快速入门指南
V1.1
简介
对频
升级
AVATAR GOGGLES L
请到官网下载最新升级固件，AvatarLite_Gnd_X.X.X.img 对应眼镜端升级固件，拷
贝到眼镜端 SD 卡中，注意请勿修改文件名。
1. 将升级文件复制到眼镜端SD 卡的根目录下，连接电源并等待设备启机
（如果有，请先删除旧固件文件）。
2. 长按眼镜端对频按钮 8 秒后蜂鸣器长响一秒后松开，等待设备自动重启后发
出蜂鸣器提示音滴……滴……滴……(升级时间大约为6分钟，中途请勿断电)
3. 升级成功后，眼镜端蜂鸣器长响5秒后停止并自动重启。
1. 该产品使用较为复杂，使用者需具备基本的动手能力以及安全常识，并且需要
小心使用。
2. 待机模式开启且飞行器未解锁 VTX 和眼镜发射功率受限于10mW。
3. 眼镜最多支持8 个带宽为20 MHz 的频道（根据地区有所不同，FCC: 8,
CE/SRRC: 4，MIC: 3）。其中CHP为公共频道，设备开启后会先进入该频道，
用户可手动选择其他工作频道以避免设备间的干扰。
4. 首次使用建议将 VTX 和眼镜升级到最新固件。
1. 连接眼镜和 VTX 天空端电源。
2. 等待设备启机后，分别按下眼镜和 VTX 天空端对频按钮，当进入配对状态时，
VTX 指示灯变为红色，眼镜端发出滴... 滴... 滴...蜂鸣器提示。
3. 对频成功后，VTX 上的指示灯变为绿色常亮，眼镜蜂鸣器停止并显示图传画面。
AV-IN 端口定义
眼镜蜂鸣器状态
显示天空端供电电压，智能识别2、3、4、6串LiPo电芯电压，单片电芯低于3.5V
红色字体报警提示。
1-天空端输入电压
显示眼镜供电电压，智能识别2、3、4、6串LiPo电芯电压，单片电芯低于3.5V
红色字体和蜂鸣器报警提示。
2-地面端输入电压：
显示实时传输码率单位Mbps，25.0Mbps和50.0Mbps两种显示模式。
3-实时码率
显示从发射端相机采集图像传输至地面端的总延时。
4-图传延迟：
依据无线传输延时计算接收端至发射端传输距离功能，信号被干扰会导致误差放大。
5-测距功能：
文字提示当前需注意的状态提示。
6-状态提示：
显示当前设置频道，信号格共5种状态，4格、3格、2格、1格、空格。
7-当前频道：
显示眼镜内存卡状态及剩余容量，录像时红圈闪烁提示，不在录制状态不显示红
圈，检测不到SD卡状态显示为NO SD，卡满状态显示为-。
8-地面端SD卡状态：
显示天空端内存状态及剩余容量，录像时红圈闪烁提示，不在录制状态不显示红圈，
检测不到内存状态显示为NO SD，卡满状态显示为-。
1、选择框移动到OSD选项可以选择打开或关闭，打开时在播放视频界面叠加飞控
OSD信息(如有)和主界面飞行信息，当选择框停留在视频列表中，长按眼镜端确认
键打开多选功能，菜单框显示功能设置（删除、全选、取消），再次按下返回键退
出多选模式。
2、播放界面单击中键暂停/播放，左右方向键调整快退/快进
1、显示各频道的干扰情况，信号强度分为4格、3格、2格、1格、空格，信号显示
空格为已被占用不可选，白色描边为选择框，按下确认键高亮显示，高亮显示为当
前频道。
2、频道工作逻辑，标准码率和高码率切换时会将当前频道设置为 CHP 需重新选
择频道，CHP 为公共频道容易被干扰不建议飞行工作使用，Auto 开关为自动刷新
全频道信号干扰情况，Refresh 为手动刷新。
3、各国家频道显示，FCC 标准显示8个频道(CH1/2/3/4/5/6/7/P)，CE/SRRC
标准显示 4个(CH1/2/3/P)，MIC 标准显示3个(CH1/2/P)。仅限 FCC 模式可开
启高码率模式，且8个频道变成4频道 CH1、CH2、CH3、CHP。
9-天空端内存状态：
对频状态
升级固件
升级失败 (未检测到SD卡或固件)
启机失败 (重启或重刷固件)
滴.... 滴.... 滴.... 滴....
滴...... 滴...... 滴...... 滴——
滴.. 滴.. 滴.. 滴..
滴.. 滴...... 滴.. 滴......
工作频道
注意事项
规格参数
软件界面
主界面-1
菜单频道-2
菜单设置-4
菜单回放-5
使用本产品前，请确保您充分了解并遵守当地法律法规。 在 FCC 地区使用 1、2、
6 或 7 频道时可能需要业余无线电许可证，因为它们是业余频段。 使用修改或破
解版本或未经许可使用业余频段的用户可能会因违反当地法律或法规而受到处罚。
状态指示
1-Camera：
相机可调整内容分别为场景预设、曝光、饱和度、锐度、白平衡、画面旋转、画面
比例、3D降噪、快门、最大ISO等设置。
2-Display：
显示可调整内容为 Debug、屏幕亮度、聚焦模式、自定义OSD、OSD位置、升级
字体、自定义字体、取景框、取景框设置。
3-Record set：
录像可调整内容为 VTX 发射端分辨率、录像设备、自动启停、循环录制、格式化
SD卡、格式化发射端、内置EIS防抖、录像时间、录像格式、颜色、饱和度、锐度。
4-Device:
设备可调整内容为蜂鸣器音量、测距模式、信号丢失提示、恢复出厂设置、设备信
息、操作说明、切换模式、。
5-Transmit Power:
发射功率默认可选择25mW、200mW、500mW、700mW功率。
6-Resolution:
分辨率可以选择720P和1080P。
7-Bitrate:
可选择标准码率和高码率获得不同图像质量，高码率仅支持在FCC模式开启。
8-Frame Rate:
标准帧率等于60fps。
9-Standby Mode:
当处于待机模式时天空端和眼镜端发射功率为10dbm，退出待机模式或关闭待
机模式开关才会输出当前设置的发射功率，开启待机模式时此功能需要天空端串
口正确连接飞控当眼镜收到飞行器解锁信号时自动退出待机模式，如无飞控支持
可选择关闭此功能。
10-Language:
语言切换English/中文。
11-Low Battery:
检测眼镜端低电量警报，电压过低红色字体和蜂鸣器报警提示，可选择开启或关
闭。
12-Goggle icon:
可选择菜单主界面图标显示或隐藏。
13-Broadcast:
当开启广播开关后，您的图传画面将可以被他人搜索到，括号内6个字符为VTX
天空端唯一识别号。
CADDXFPV 技术支持
email: support@caddxfpv.com
名称 Goggles L
通信频率 5.725-5.850GHz
发射功率(EIRP) FCC:<30dBm;CE:<14dBm;SRRC:<20dBm;MIC:<25dBm
接口 4Pin 3.5mm Plug, DC5.5*2.1mm
Micro SD Card Slot,
陀螺仪 九轴陀螺仪
传输分辨率 1080p60fps, 720p60fps
图传码率 最大 50 Mbps
最低延迟 平均32ms
天线增益 4.9dBi
天线极化 左旋圆极化 LHCP
传输距离 ＞4km
频道 8
屏幕分辨率 1920*1080/60Hz
屏幕材质 LCD
屏幕尺寸 4.5 Inch
宽电源输入 6V-25.2V(2S-6S)
SD卡槽 支持256G
系统 Avatar HD system
1: 内置天线
2: 对频键
（短按进入对频状态，长按8秒进入升级状态）
3: 录制键
（按下可开始/暂停录像）
4: 返回键
（按下可返回上一级菜单或当前模式）
5: 五维按键
(上下左右控制菜单选择框方向，按下为确认或取消选择)
6: 3.5mm 接口
7: 电源接口
（电压范围: 6V-25.2V，DC 5.5*2.1)
8: 散热口
9: Micro SD卡槽
1. GND
2. NC
3. 头部追踪升级口
4. PPM (头部跟踪输出)
1 2 3 4
1
3
4
5
2
7
6
9
8
123G
123G
25.4V
7.4V
22ms25Mbps 259m CH1
Standby mode
1 2 3 4 5 6 7
8
9
Channel PlaybackShare Settings
Channel
123G
5.9G
25.4V
7.4V
22ms25Mbps 259m CH2
CH1
(5650-5670)
CH2 (5685-5705)
CH3 (5725-5745) CH4 (5760-5780)
CH5 (5795-5815)
CH6
(5868-5888) CH7 (5904-5924)
CHP
(5829-5849)
Auto Refresh
1、在菜单设置中开启广播选项时 ，括号内是 VTX 唯一ID号码，
其他 Avatar 地面端设备可以通过分享模式接收到本机的图传画面。
分享频道-3
Channel Playback
Share Settings
Settings
Transmit Power
Camera Display Record Set Device
Resolution Bitrate
Frame Rate
Low Battery
Standby Mode Language
123G
5.9G
25.4V
7.4V
22ms25Mbps 259m CH1
25
Standard
1080p
Off
Standard
English
Goggle icon
Show Broadcast (XXXXX)
On
On
Channel PlaybackShare Settings
Playback
123G
5.9G
25.4V
7.4V
22ms25Mbps 259m CH1
Next Page
Previous Page
1/2
OSD
3’25
AvatarG0000.mp4
0’25
AvatarG0003.mp4
6’24
AvatarG0006.mp4
4’20
AvatarG0009.mp4
0’43
AvatarG0001.mp4
1’59
AvatarG0004.mp4
0’05
AvatarG0007.mp4
0’25
AvatarG0010.mp4
3’03
AvatarG0002.mp4
0’05
AvatarG0005.mp4
4’01
AvatarG0008.mp4
12’20
AvatarG0011.mp4
该产品为无线图像传输头戴显示设备，兼容 Avatar HD System 系列天空端
产品，可实现远距离低延时高清无线图像传输，文档中描述：VTX、发射端、天空
端等词汇代指 Avatar 图传摄像头端产品，文档中描述：VRX、接收端、眼镜端等
词汇代指 Avatar 图传显示端产品。
Channel Playback
Share Settings
Share
123G
5.9G
25.4V
7.4V
22ms25Mbps 259m CH2
MAC:00EA1A
720P100
RefreshShare
广播 (XXXXX)
On
To Previous Page
Loading...
