- 20 -

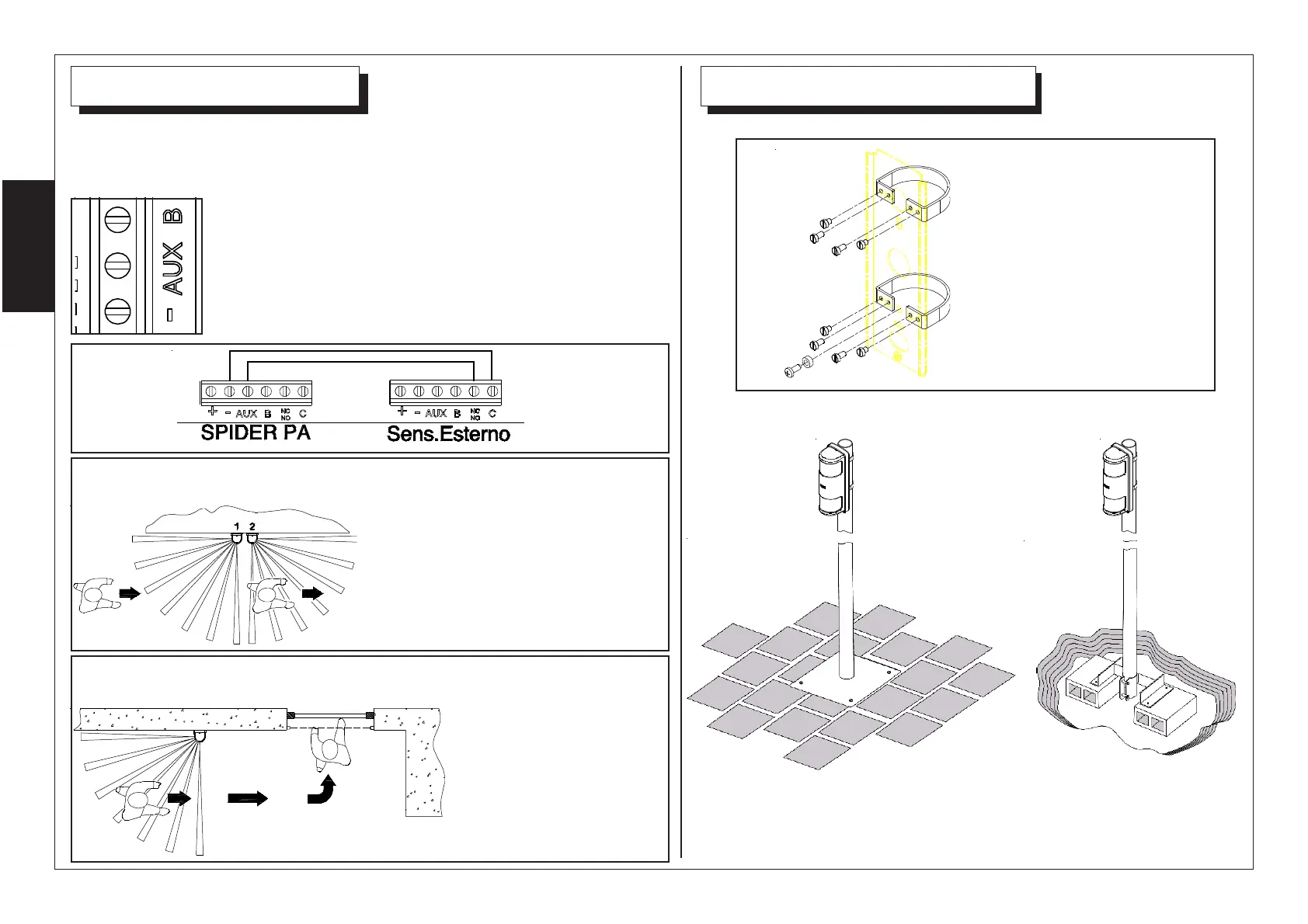

Modalità AND per SPIDER PA
Accessori per l’installazione a palo
E’ possibile installare
SPIDER a palo utilizzan-
do il Kit opzionale (mod.
KIT SP).
Tramite l’ingresso AUX, è possibile gestire in AND o AND DIREZIONALE
l’allarme di SPIDER PA e di un sensore esterno. Per la selezione della
modalità, vedere DIP 3 al capitolo Dip Switch SPIDER PA.
Nello stato di riposo, l’ingresso AUX deve risultare chiuso
a negativo.
ESEMPI DI COLLEGAMENTO
Con staffa da pavimento
mod. SB120
Con staffa da interramento
mod. SB130
Solo la rilevazione del-
lo SPIDER PA prima ed
il successivo attraversa-
mento della barriera
SILVER, entro 30 sec.,
genera allarme.
Esempio 2 di AND DIREZIONALE
SPIDER PA e barriera attiva SILVER in AND DIREZIONALE
Solo l’attraversamento dei fasci di
entrambi i sensori entro 30 sec., nel-
la direzione indicata in figura, ge-
nera allarme (SPIDER1 - DIP3 ON).
Esempio 1 di AND DIREZIONALE
Due SPIDER PA in AND DIREZIONALE
I
T
A
