- 8 -

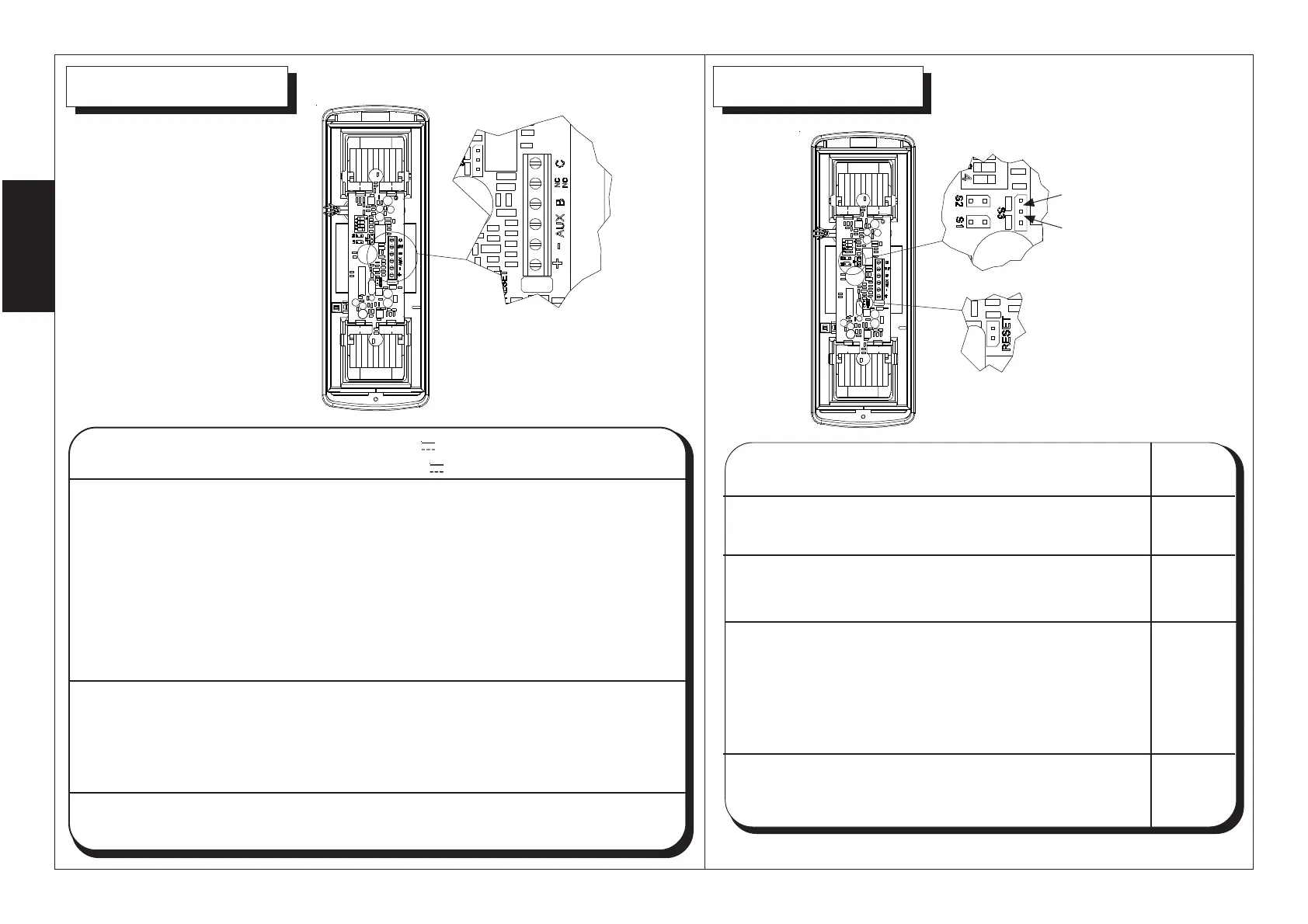

Pos. B
Pos. A
+
-
B
AUX
C
NC/NO
Positivo alimentazione 12 V
Negativo alimentazione 12 V
Ingresso che permette al sensore di avere il riferimento del-
lo stato della centrale.
A centrale spenta questo ingresso deve risultare chiuso a
positivo, in questa condizione il sensore si comporta come
segue:
• il relè di allarme rimane chiuso (si abilita l’attivazione dopo
5 secondi dalla mancanza del positivo dal morsetto B).
• se viene rilevato un passaggio, il led ed il buzzer si attiva-
no ugualmente.
Ingresso per il collegamento di un sensore esterno. Colle-
gando un sensore con contatto normalmente chiuso tra que-
sto morsetto e un negativo, si ha la segnalazione di allarme
solo con la rilevazione sia dello SPIDER PA che del sensore
esterno collegato ( DIP3 ).
Uscita per segnalazione di allarme, selezionabile tramite il
Jumper 3.
Default
Chiuso
Chiuso
Pos. A
Aperto
Buzzer attivato
Buzzer disattivato
Led rosso abilitato
Led rosso disabilitato
Contatto scambio relè C/NC
Contatto scambio relè C/NO
Reset microprocessore
Funzionamento normale
Chiuso
Aperto
Chiuso
Aperto
Pos. A
Pos. B
Chiuso
Aperto
S1
S2
S3
RESET
con questa programmazione decade
la CERTIFICAZIONE IMQ
