Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio-
und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze
verwendet, wird keine Garantie übernommen!

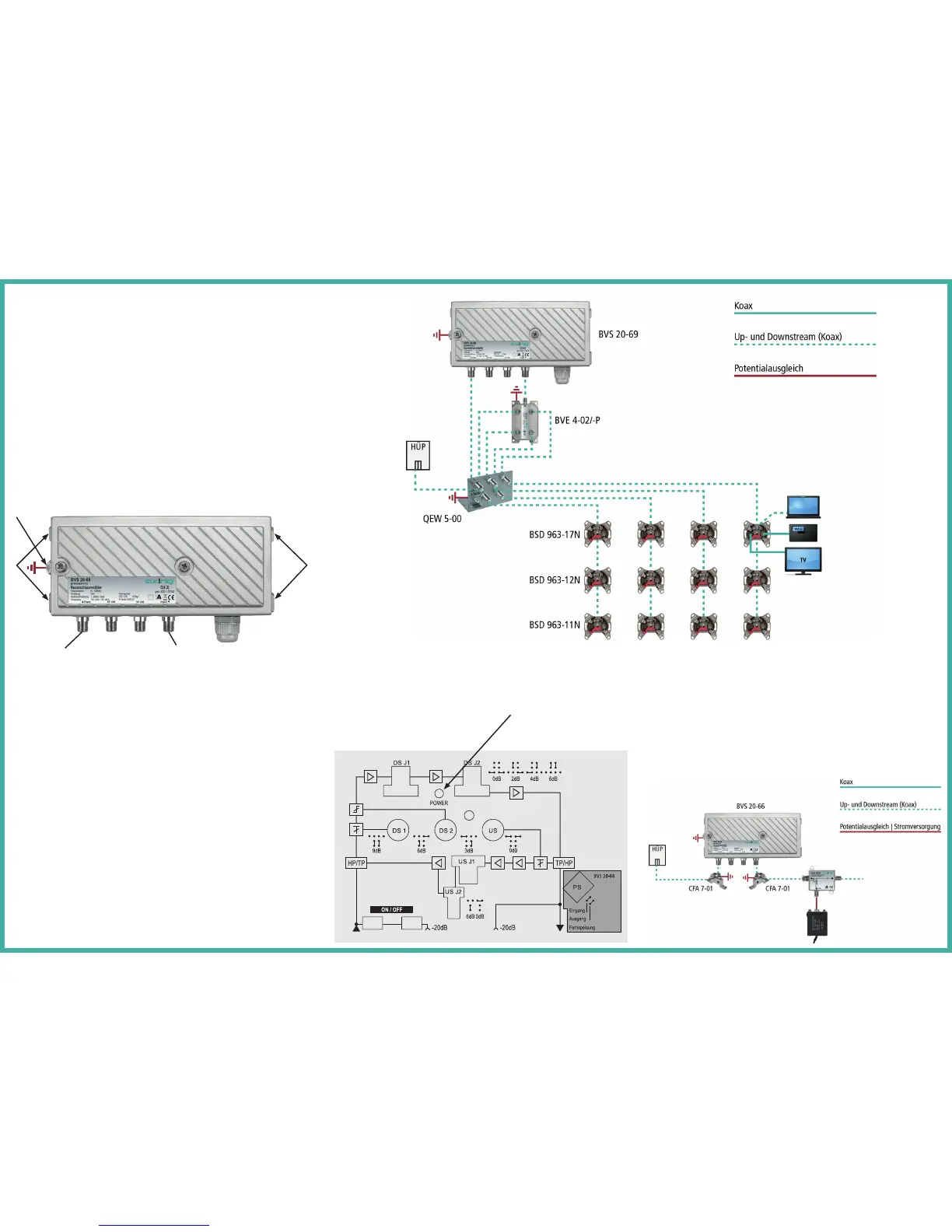

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung in
Sternstruktur(1) und Baumstruktur (2).
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/
Lebensgefahr), müssen die Geräte gemäß EN 60728-11 am
Potentialausgleich angeschlossen werden.
Verwenden Sie den am Gerät angebrachten Potenzialausgleichsanschluss (3).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am Eingang
und Ausgang des Verstärkers.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
HF-Anschluss:
Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an.
Verbinden Sie den Ausgang des Verstärkers mit Ihrer Hausverteilung.
Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem
F- Anschlussstecker. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com.
Messbuchse:
Die Messbuchse am Eingang ist bi-direktional ausgelegt. Diese Messbuchse
muss deshalb mit Hilfe des Jumpers (ON/OFF) ein- bzw. ausgeschaltet
werden.
Einstellungen von Dämpfung und Entzerrung:
Stellen Sie mit den Reglern (DS 1) und (DS 2) Dämpfung und Entzerrung im
Vorwärtsweg ein.
Mit dem Regler (US) wird die Dämpfung des Rückkanals vor der
Verstärkerstufe eingestellt.
Mit den Jumpern (DS J1 und DS J2) werden Interstage-Dämpfung und
-Entzerrung im Vorwärtsbereich eingestellt.
Mit den Jumpern (US J1 und US J2) werden Interstage-Entzerrung und
-Dämpfung im Rückkanal eingestellt.
1
2
44
3
Eingang Ausgang
Messbuchsen
Betriebsanzeige-LED:
Der Verstärker verfügt über eine Betriebsanzeige-LED (POWER):
grün = Betrieb
aus = keine Betriebsspannung
Fernspeisung BVS 20-66:
Der BVS 20-66 wird über die Koaxialleitung versorgt. Mit dem Jumper PS
stellen Sie ein, ob der Verstärker am Eingang oder Ausgang ferngespeist
wird.
Installieren Sie dementsprechend am Ein- oder Ausgang des BVS 20-66
eine Stromein speiseweiche TZU 15-01.
Schließen Sie daran mit Hilfe des Fernspeisekabels BZU150-00 einen
Fernspeisetransformator BZU 100-00 an.
