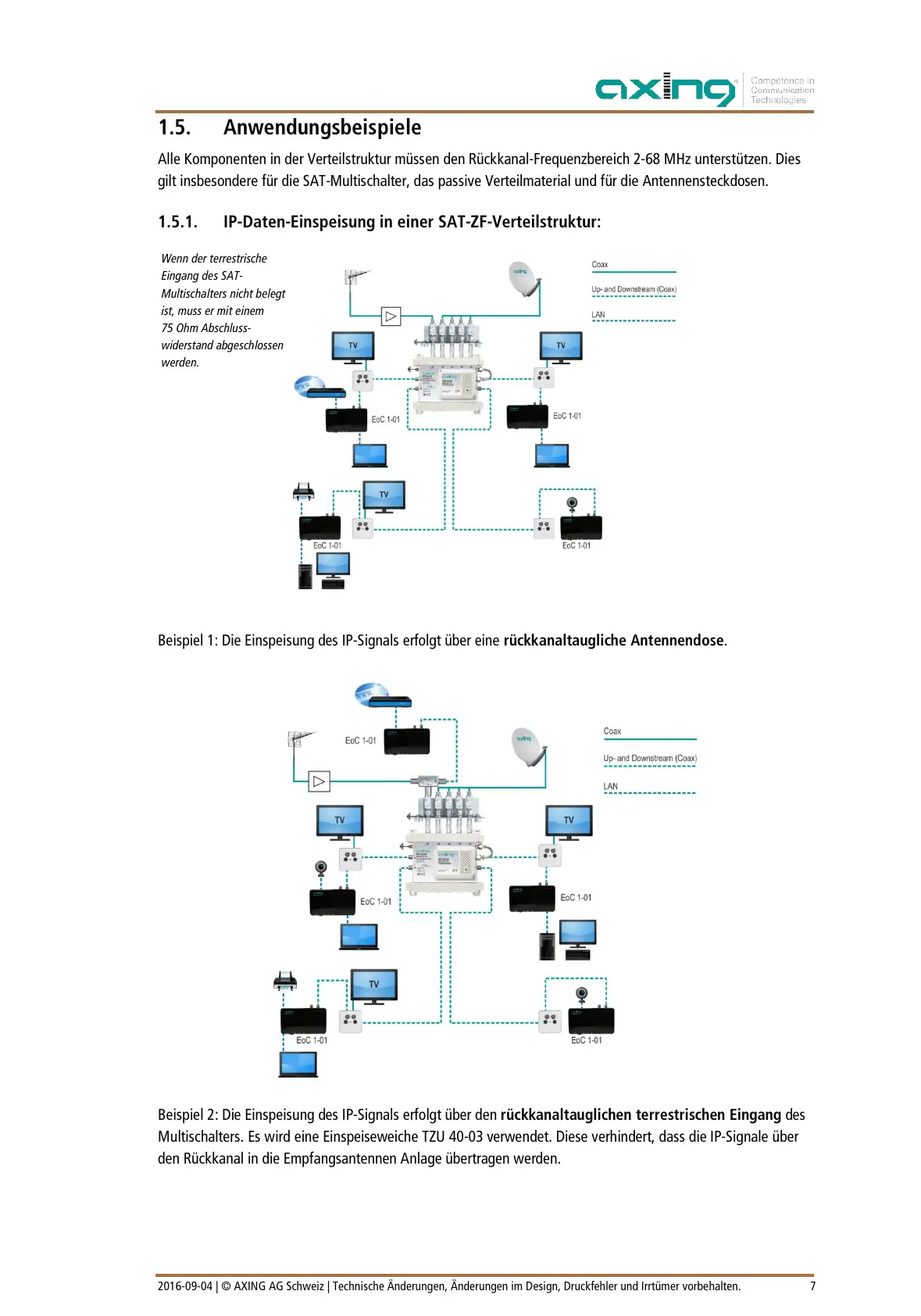

1.5. Anwendungsbeispiele
Alle Komponenten in der Verteilstruktur müssen den Rückkanal-Frequenzbereich 2-68 MHz unterstützen. Dies
gilt insbesondere für die SAT-Multischalter, das passive Verteilmaterial und für die Antennensteckdosen.
1.5.1. IP-Daten-Einspeisung in einer SAT-ZF-Verteilstruktur:
Beispiel 1: Die Einspeisung des IP-Signals erfolgt über eine rückkanaltaugliche Antennendose.
Beispiel 2: Die Einspeisung des IP-Signals erfolgt über den rückkanaltauglichen terrestrischen Eingang des
Multischalters. Es wird eine Einspeiseweiche TZU 40-03 verwendet. Diese verhindert, dass die IP-Signale über
den Rückkanal in die Empfangsantennen Anlage übertragen werden.
Wenn der terrestrische
Eingang des SAT-
Multischalters nicht belegt
ist, muss er mit einem
75 Ohm Abschluss-
widerstand abgeschlossen
werden.
