Página 108 Guía de instalación de la serie de cámaras de red AXIS P13

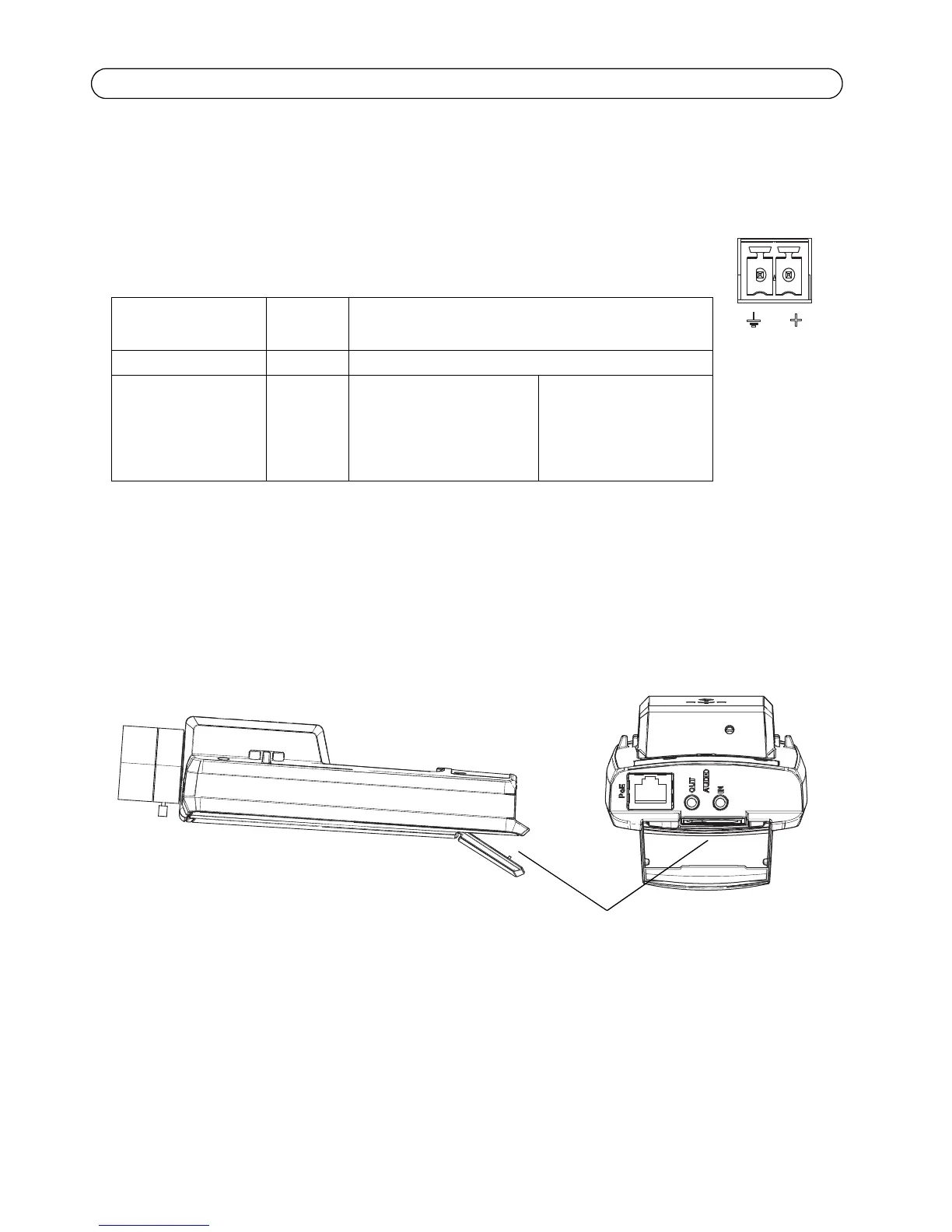

Conectores de la unidad
Conector de red - Conector Ethernet RJ-45. Compatible con alimentación a través de Ethernet. Se
recomienda emplear cables blindados.
Conector de alimentación - Bloque de conectores de 2 pines para entrada de
energía.
Entrada de audio - Conector de 3,5 mm para micrófono mono, o entrada de línea de señal mono
(se usa el canal izquierdo de una señal estéreo).
Salida de audio - Salida de audio (nivel de línea) que se puede conectar a un sistema de megafonía
pública o a un altavoz con amplificador incorporado. También puede conectarse a unos auriculares.
Debe utilizarse un conector estéreo.
Ranura para tarjeta de memoria SDHC: Se pueden usar tarjetas de memoria SD de capacidad alta
o estándar para grabación local con almacenamiento extraíble.
Para insertar una tarjeta SD, levante la tapa de la tarjeta SD situada en la parte posterior de la
cámara de red, e inserte con cuidado la tarjeta SD en su ranura.
Para extraer una tarjeta SD, levante la tapa y empuje suavemente la tarjeta hacia adentro para
soltarla. La tarjeta SD saldrá de nuevo de la ranura y ya podrá extraerse.
Función Número
de pin
Descripción
GND 1 Toma de tierra
Alimentación de CC 2 Entrada = 8-20 V CC AXIS P1311: máx 2,8 W
AXIS P1343: máx 6,4 W
AXIS P1344: máx 6,4 W
AXIS P1346: máx 9,6 W
AXIS P1347: máx 9,0 W
