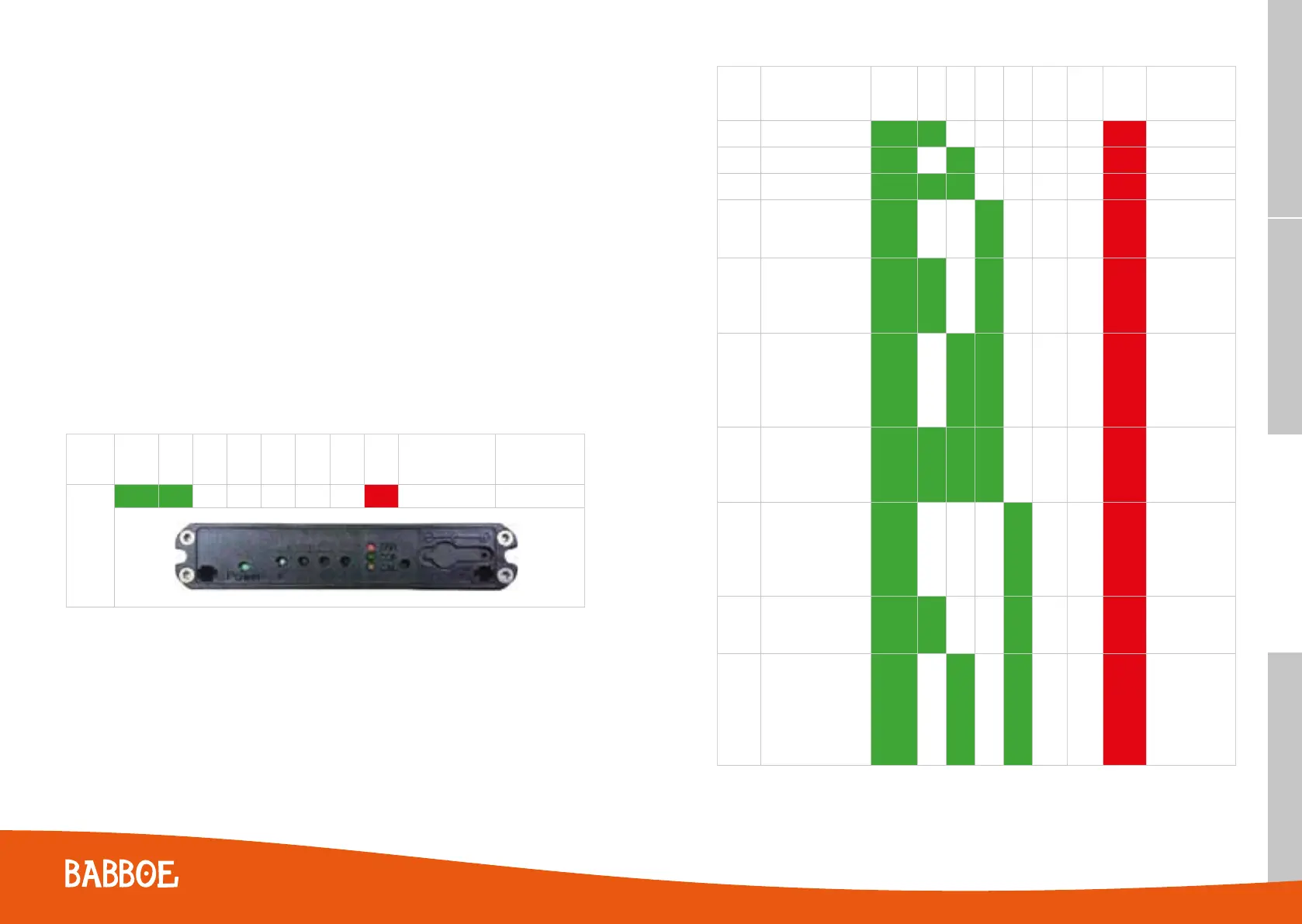

Fehler-
code
Ursache
POWER
Grün
CAP
G1
CAP
G2
CAP
G3
CAP
G4
CAL
Weiß
COP
Gelb
ERROR
Rot
Auswirkung auf
das Babboe-E
Lastenrad
1
Kein Ladestrom AN AN AUS AUS AUS AUS AUS AN Betriebsstörung
2
Kommunikationsfehler AN AUS AN AUS AUS AUS AUS AN Betriebsstörung
3
Schlechte Zelle(n) AN AN AN AUS AUS AUS AUS AN Betriebsstörung
4
COP2-Temperatur
>80 °C
AN AUS AUS AN AUS AUS AUS AN
E-Bike
funktioniert
noch
5
Verbindungsproblem
im MX216-Stecker
oder R37 30 Ohm
funktioniert nicht
AN AN AUS AN AUS AUS AUS AN Betriebsstörung
6
Die Zelltemperatur
beträgt >45 °C
oder <0 °C oder
R37 NTC
funktioniert nicht
AN AUS AN AN AUS AUS AUS AN Betriebsstörung
7
Unausgeglichene
Zellen
oder Differenz der
Zellspannung >0,4 V
AN AN AN AN AUS AUS AUS AN
E-Bike
funktioniert
noch
8
Kalibrierung der
Einzelzellenspannung
fehlgeschlagen
(Zellspannung
<= +/- 200 mV)
AN AUS AUS AUS AN AUS AUS AN Betriebsstörung
9
Stromsensor
ausgefallen
AN AN AUS AUS AN AUS AUS AN
E-Bike
funktioniert
noch
10
Beim Anschluss
von COP2 und
Ladegerät führt der
COP2 einen Selbsttest
der einzelnen
Stromkreise durch.
AN AUS AN AUS AN AUS AUS AN
E-Bike
funktioniert
noch
• Akku-Ladestatus
Die Power-LED (grün) leuchtet so lange, bis du den COP2 ausschaltest. Nach dem Einschalten leuchten die
Akkukapazitäts-LEDs (grün) auf und beginnen zu blinken.
Der COP2 startet automatisch den Standard-Ladevorgang. Die COP-LED (gelb) beginnt langsam zu blinken,
was bedeutet, dass der Akku geladen wird. Die Akkukapazitäts-LEDs (grün) zeigen den Ladestatus an.
Zu Beginn leuchtet 1 LED, am Ende 4 LEDs. Ist der Akku aufgeladen, hört die COP-LED (gelb) auf zu blinken
und leuchtet dauerhaft, was bedeutet, dass der gesamte COP-Prozess abgeschlossen ist.
• Fehlercodes auf dem COP2
Während der ibo-COP2 in Betrieb ist, prüft er fortlaufend auf Fehler. Das bedeutet, dass er alle Störungen im
Akku automatisch erkennt und meldet. Bei einer Störung wird der Ladevorgang gestoppt und der erkannte Fehler
über die 5 LEDs auf dem COP2 angezeigt.
Wird eine Störung erkannt, leuchtet die Fehler-LED auf. Zusätzlich wechseln die Akkukapazitäts-LEDs zu grün
und signalisieren den jeweiligen Fehlercode, der in der Tabelle erklärt wird.
Wenn zum Beispiel Fehler 1 erkannt wird, leuchtet die Power-LED grün, die Fehler-LED rot und die CAP 1-LED grün.
In der folgende Tabelle siehst du, wie Fehler auf dem COP2 angezeigt werden.
Fehler-
code
POWER CAP CAP CAP CAP CAL COP ERR
Fehlercode
aufgeschlüsselt
Auswirkung
auf Akku
1
AN AN AN Kein Ladestrom Betriebsstörung
