CARATTERISTICHE TECNICHE
• Bruciatore a basse emissioni di NOx e CO secondo la normativa
europea EN267.
• Apparecchiatura automatica di comando e controllo del bruciatore
secondo normativa europea EN298.
• Regolazione dell'aria comburente e della testa di combustione.
• Manutenzione facilitata dalla possibilità di slare il gruppo di misce-
lazione senza smontare il bruciatore dalla caldaia.
• Flangia d'attacco al generatore scorrevole per adattare la sporgen-
za della testa ai vari tipi di generatori di calore.
• Presa d'aria comburente con serranda a farfalla per la regolazione
della portata d'aria.
• Chiusura della serranda aria in sosta per evitare dispersioni di ca-
lore al camino attraverso il servomotore regolazione aria. (DACA)
• Controllo della presenza amma tramite sensore amma.
• Testa di combustione completa di boccaglio in acciaio inox.
• Parte ventilante in lega leggera d'alluminio.
• Convogliatore con serrande di regolazione portata aria comburen-
te.
• Oblò visualizzazione amma.
• Circuito di alimentazione del combustibile composto da pompa ad
ingranaggi con regolazione della pressione e valvola/e di intercet-
tazione.
• Presa a 4 poli per il comando del secondo stadio di funzionamento.
• Presa a 7 poli per l'alimentazione elettrica e termostatica del
bruciatore.
• Coperchio di protezione in materiale plastico.

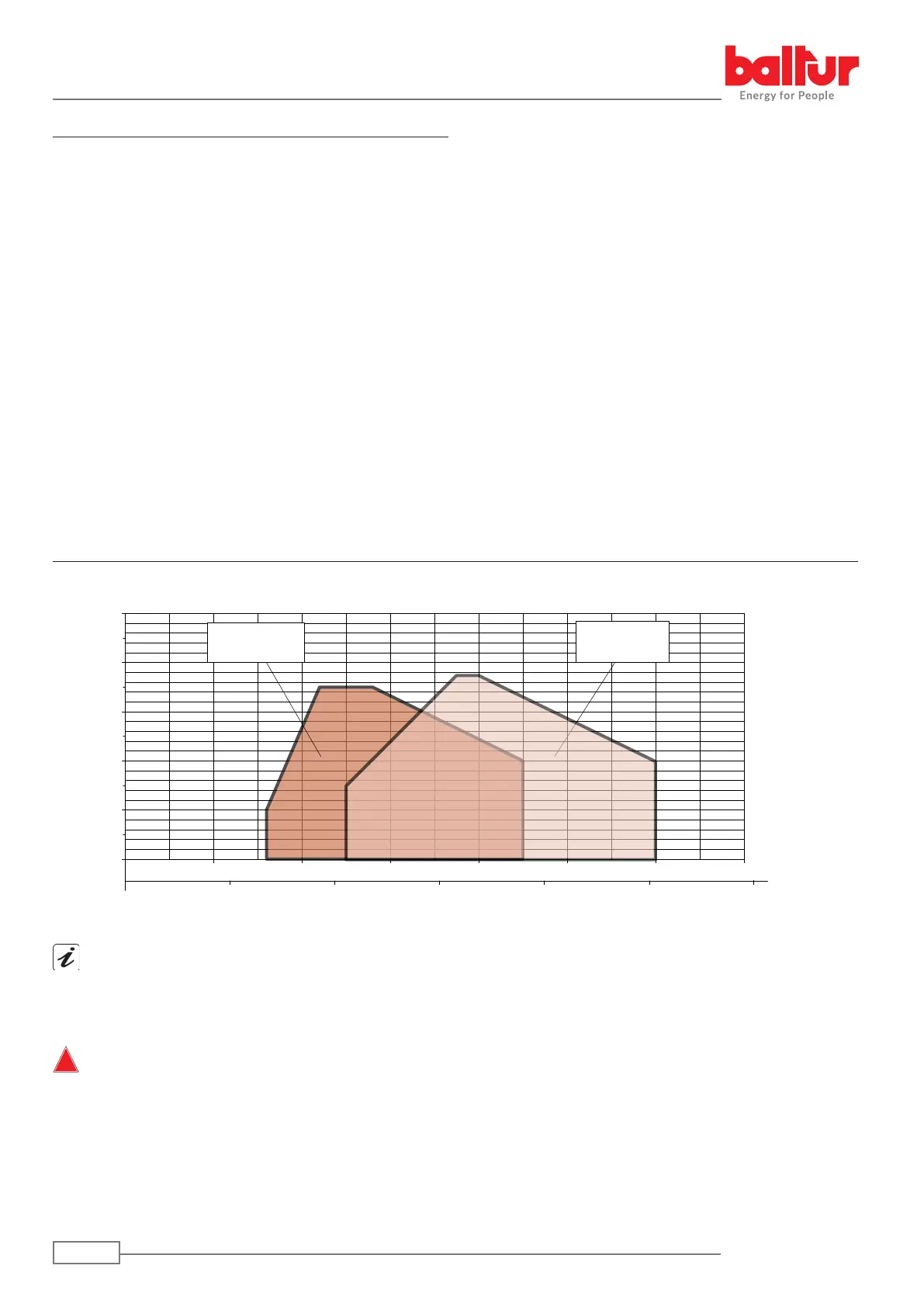

CAMPO DI LAVORO
2
0
mbar
0002922640
100
kg/h
kW
10
200 300 400 500 600 700
20 30 40 50 60
4
6
8
10
TBL 45P
TBL 45P DACA
TBL 60P
TBL 60P DACA
IMPORTANTE
I campi di lavoro sono ottenuti su caldaie di prova rispondenti alla norma EN267 e sono orientativi per gli accoppiamenti bruciatore-caldaia.
Per il corretto funzionamento del bruciatore le dimensioni della camera di combustione devono essere rispondenti alla normativa vigente;
in caso contrario vanno consultati i costruttori.
Il bruciatore non deve operare al di fuori del campo di lavoro dato.
PERICOLO / ATTENZIONE
Durante la fase di accensione e regolazione, vericare che le potenze massima e minima a cui viene regolato il bruciatore si trovino
all'interno del campo di lavoro onde evitare danni all'impianto.
!
