baracuda G2 - Page 19

Français
19
12
15
16
11
17
14
13
1
2
3
4
5
6
7
8
10
9
18
0 1 2 3 4 5 6
6 5 4 3 2 1 0
No. Part Description Qty.
1 W83278 Roue déflectrice - 12 po. 1
2 W70460 Tuyau-rallonge externe 1
3 W56525 Tuyau-rallonge interne 1
4 W81600 Bague de retenue 1
5 W81701 Obturateur 1
6 W70476 Ensemble poids / flotteur 1
7 W74000 Bague de compression 1
8 W70461 Corps interne 1
9 W70327 Bague d’appui 1
10 W70464 Disque 1
11 W70335 Débitmètre 1
12 W33160 Raccord de boyau - 4,5 po. 1
13 W60050 Soupape Flowkeeper
®
1
14 W70263 Manchon de soupape 1
15 W70244 Coude 45° 2
16 W33800 Gaine protectrice de boyau 1
17 W38260 Boyau, 1 mètre, 12
18 W83247 Pesée pour boyau (É.-U. / Mexique) 2
W83247 Pesée pour boyau (Canada) 1

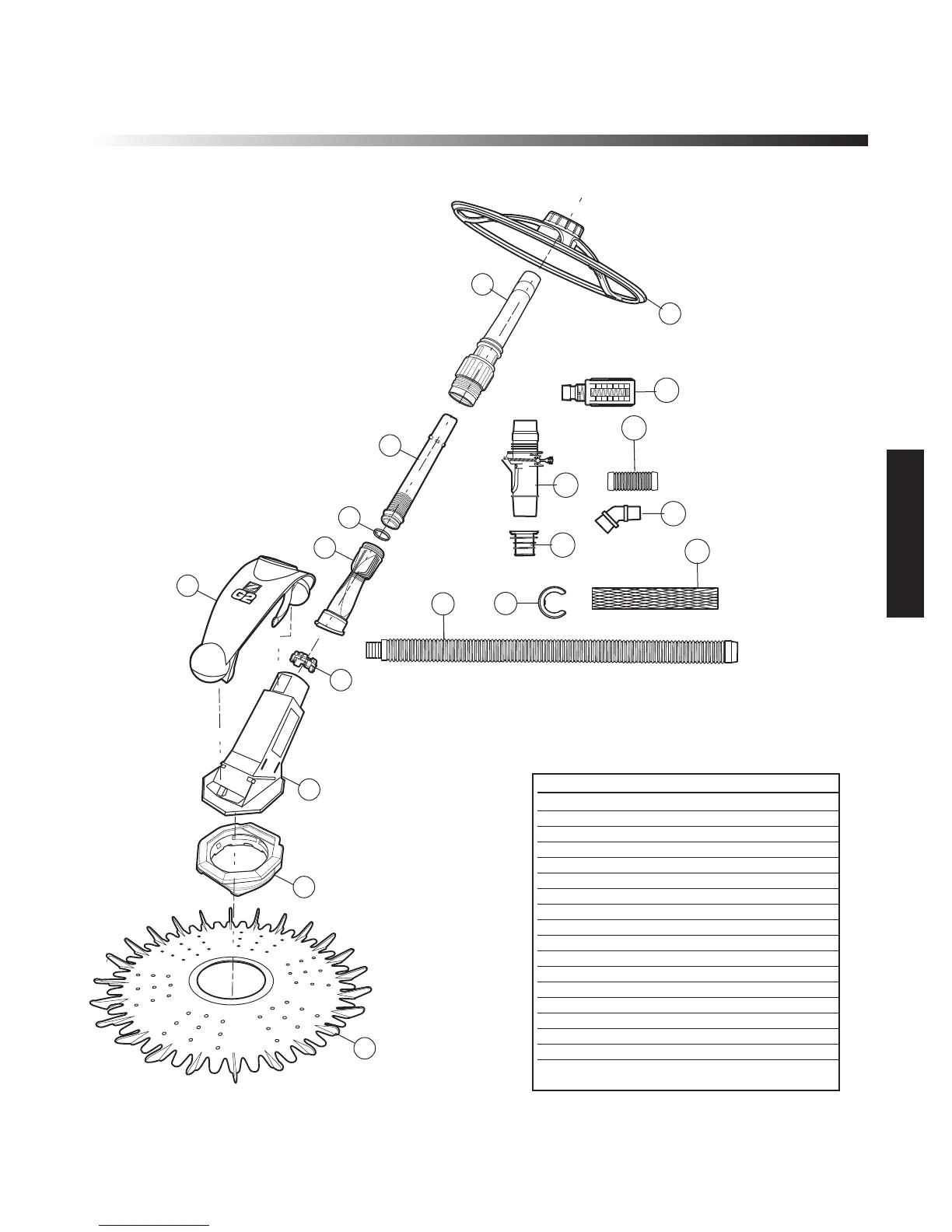

G2 Diagramme des pièces
