Español
12
15
16
11
17
14
13
1
2
3
4
5
6
7
8
10
9
18
0 1 2 3 4 5 6
6 5 4 3 2 1 0
No. Pieza # Descripción Cant.
1 W83278 Rueda deflectora - 12 po. 1
2 W70460 Tubo de extensión exterior 1
3 W56525 Tubo de extensión interno 1
4 W81600 Anillo de retención del diaframa 1
5 W81701 Diaframa 1
6 W70476 Peso / Conjunto del flotador 1
7 W74000 Anillo de compresión 1
8 W70461 Cuerpo interno 1
9 W70327 Almoadilla de pie 1
10 W70464 Disco con aletas 1
11 W70335 Válvula de caudal 1
12 W33160 Conector - 4,5”. 1
13 W60050
Válvula FlowKeeper™ 1
14 W70263
Manguito de valvula a nivel 1
15 W70244 Codo de 45° 2
16 W33800 Neta protectora de manguera 1
17 W38260 Manguera, 1 metro 12
18 W83247 Peso de manguera (USA/México) 2
W83247 Peso de manguera (Canada) 1

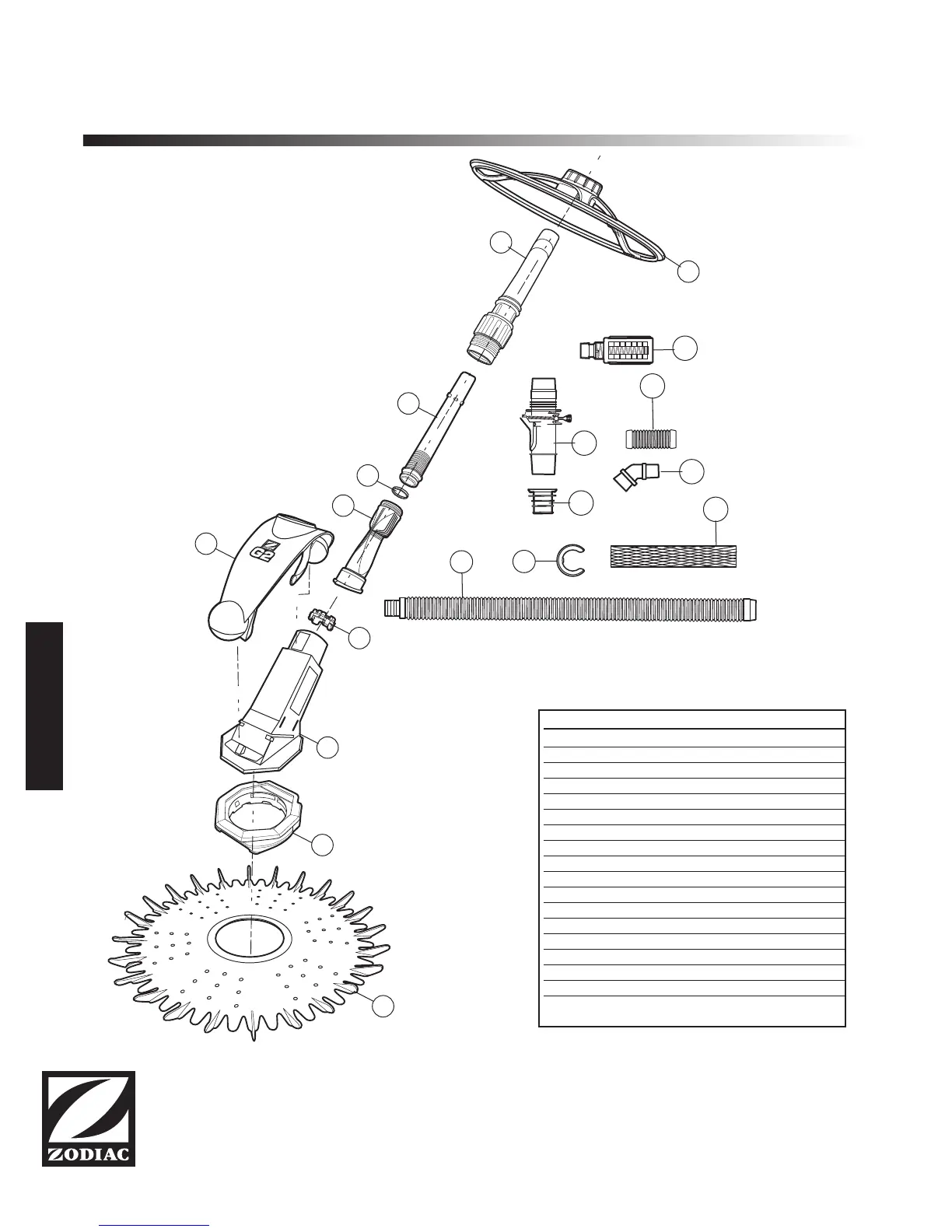

G2 Diagrama de piezas
