B R U K S A N V I S N I N G
•
B A T AV U S C 3
Placera the handgrepparens skaft på grundramens
ramslang och sätt fast detta med hjälp av skruvarna
mellanläggsskivorna. TÄNK På: Se till att slangen
inte kommer i kläm! Skjut därefter slangens lock
tillsammans med hylsans skumring nedåt till
hylsan.

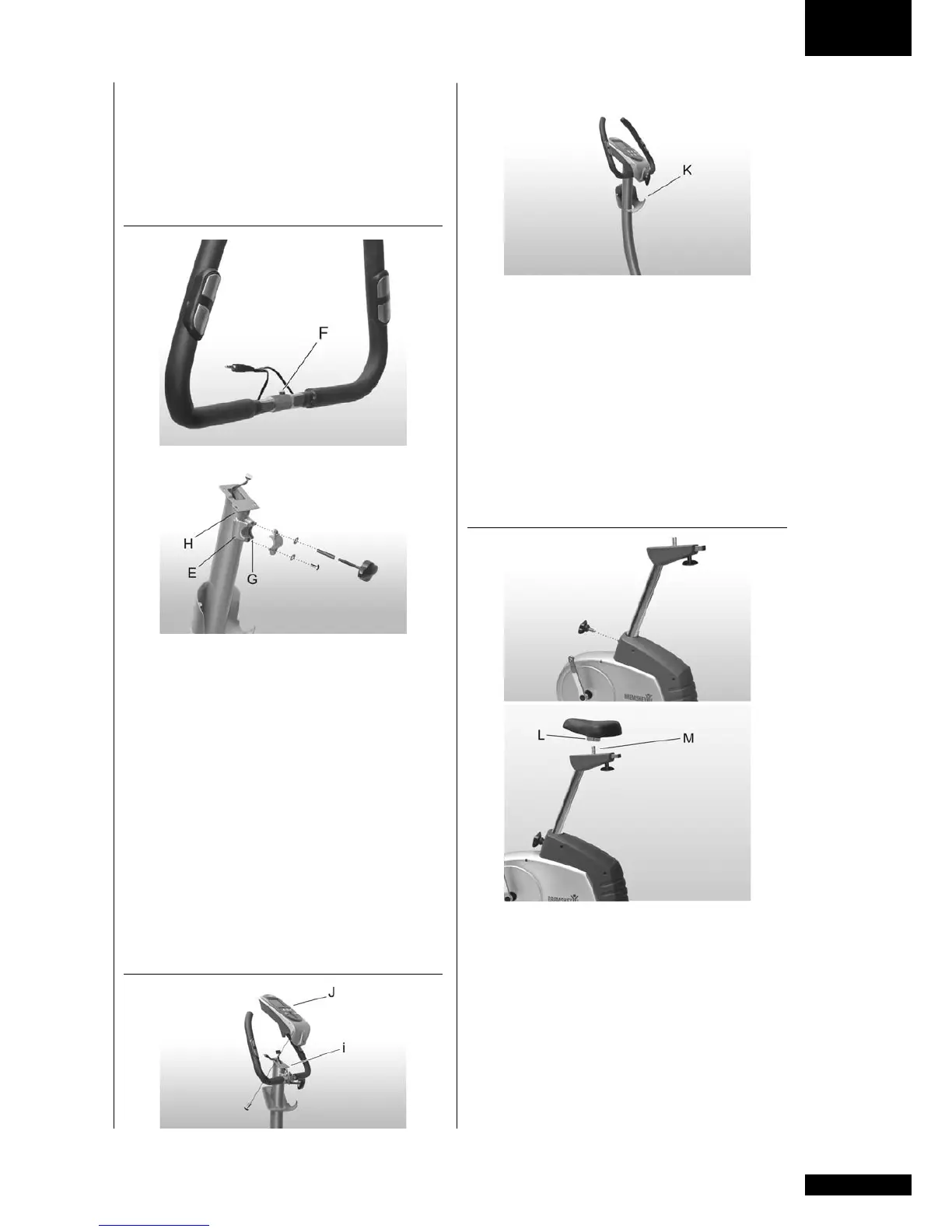

HANDSTÖD
Montera handgrepparens slang tillsammans
med handgrepparens spänningslåsare, skruven,
mellanläggsskivan, distanshylsan och handhjulet
för att justera handtagshållarna. För att göra så
placeras handtagshållarens slang i stigningen (E)
på handgrepparens skaft. TÄNK På: Pluggen (F) för
handgrepparens slang måste sättas in i fåran (G).
Skjut därefter handgrepparens spänningslåsare
över handgrepparens slang och för löst in den
lägre skruven med skivan. Handgrepparens
spänningslåsare skall enhetligt omsluta
handgrepparens slang. TÄNK På: Se till att slangen
inte kommer i kläm! För in distanshylsan i det
övre hålet och dra åt. Skjut därefter slangen från
handpulssensorerna genom öppningen (H) under
monteringsplattan och gänga denna uppåt ut från
handgrepparens skaft.
MÄTARE
För att montera mätaren, måste du först
ansluta den övre slangen och slangen för
handpulssensorerna till mätarens slangar. Skjut
därefter mätaren nedåt till monteringsplattan (i) på
handgrepparens skaft. TÄNK På: Se till att slangen
inte kommer i kläm! Sätt därefter fast mätaren
med hjälp av skruvarna. Drag inte åt skruvarna
för mycket. Om du så önskar kan du föra in
bokhållaren i springan (J) på mätaren. Nu kan du
skjuta mätarens lock uppåt under mätaren tills den
går i lås där den skall sitta. Se till att fästbultarna
(K) är ordentligt fastsatta.
SÄT
För in sittstödet. För in handhjulet för att justera
sätet och fästa handhjulets bult i ett hål på
sittstödet. Drag därefter åt handhjulet. För att
ansluta sätet till sittstödet, skjuter du den tidigare
monterade spänningslåsaren (L, under sätet) till
monteringsslangen (M) på sitthållaren. Justera sätet
och skruva åt det ordentligt i önskat läge med hjälp
av klämskruven. Du kan nu in det horisontella
avståndet mellan handhållarna och sätet med hjälp
av handhjulet för att ställa in sätesdjupet.
