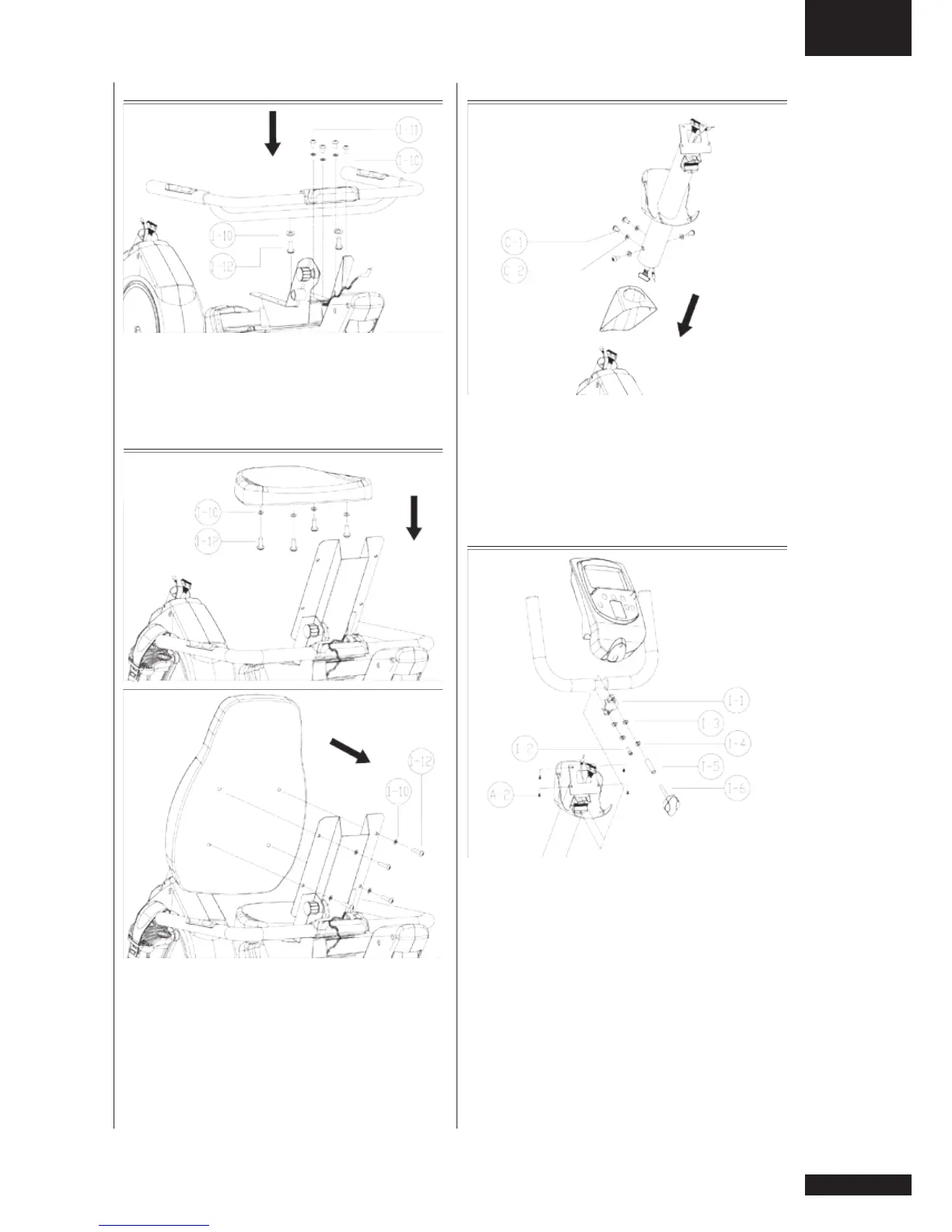

SÄTETS HANDTAG
Sätt fast sätets handtag på sätesramen med sex
monteringsskruvar och brickor. Anslut handtagets
kabel till sätesramens kabel. OBS! Se till att slangen
inte kommer i kläm!
SÄTE
Vrid upp sätesramens ryggstöd så att det står upp.
Lås ryggstödet i önskat läge med låsratten. Dra åt
låsratten. Sätt fast sätet på sätesramen med fyra
monteringsskruvar och brickor. Sätt fast ryggstödet
på ryggstödsramen med fyra monteringsskruvar
och brickor.
MÄTARRÖR
Dra upp ramhylsan runt mätarröret nerifrån.
Anslut kablarna från ramröret och mätarröret. För
in mätarröret på plats inuit ramröret och fäst det
på ramröret med monteringsskruvar och plattor.
OBS! Se till att slangen inte kommer i kläm! Sänk
ner ramhylsan på plats längst ned på mätarröret.
HANDSTÖD
Placera handgrepparens slang i fixturen på
handgrepparens skaft. OBS! Pluggen måste sättas
in i fåran! Skjut handgrepparens spänningslåsare
över handgrepparens slang och för löst in skruven
med skivan. Handgrepparens spänningslåsare skall
enhetligt omsluta handgrepparens slang. För in
handhjulet för att justera styrstångarna tillsammans
med skivan och distanshylsan i det övre hålet och
drag åt. Skjut slangen från handpulssensorerna
genom öppningen under monteringsplattan och
gänga denna uppåt ut från handgrepparens skaft.
OBS! Se till att slangen inte kommer i kläm!
