47
FUSE
SPEAKER
+12V
GND
REM
FUSE
FUSE
AUX
AUX
OUTPUT
+
-
+
-
LCH
RCH
BRIDGE
+12V
GND
REM
SPEAKER
Realice la conexión de bocinas utilizando cable no menor a calibre 16.
Para todo componente de audio, conectar en fase de salida del amplificador con la bocina es
esencial al momento de obtener buena respuesta de baja frecuencia. Cuando conecte,
asegúrese que el positivo (+) del amplificador se conecte al positivo (+) de la bocina, y haga
lo mismo con el negativo (-).
SALIDA DE BOCINAS
++
--
++
--

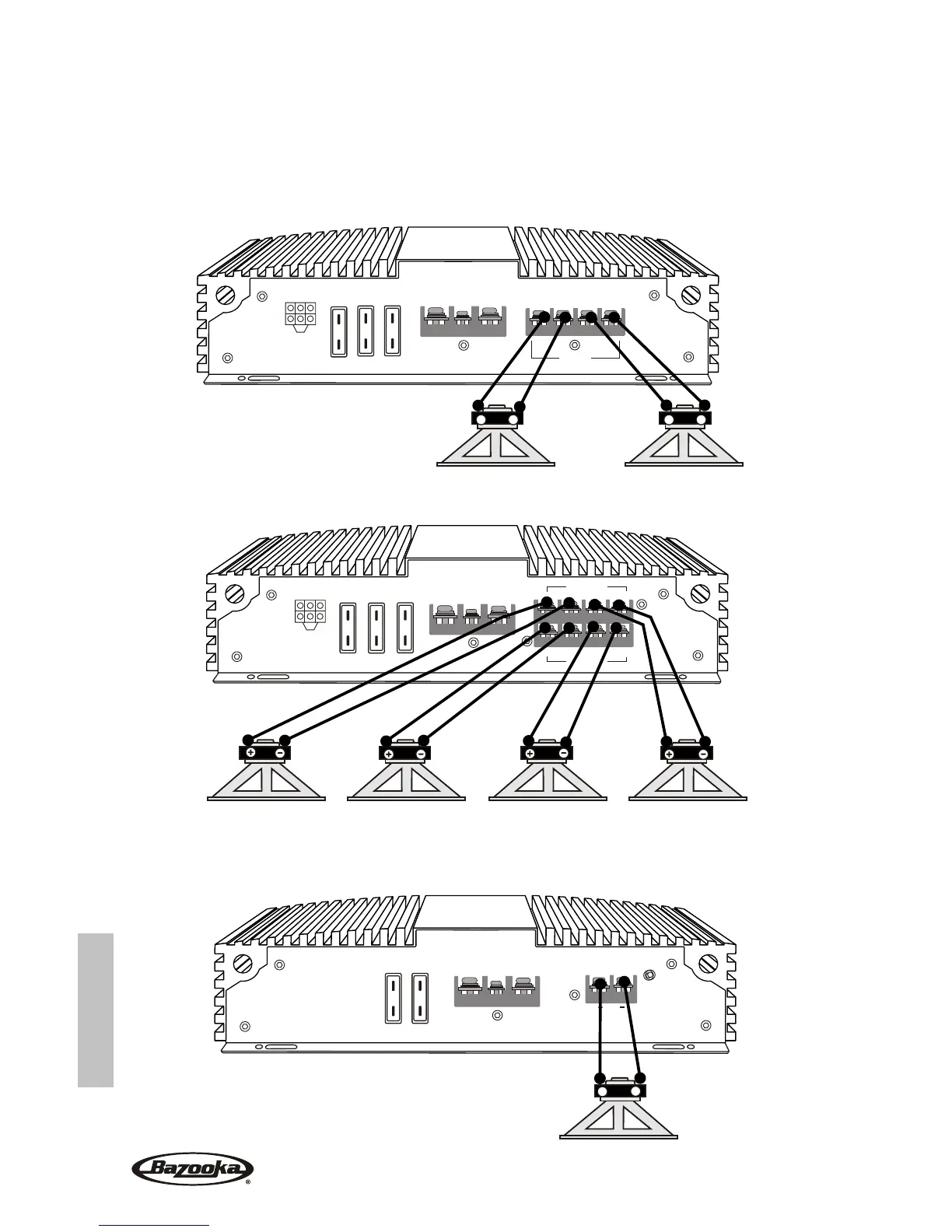

CONEXION DE BOCINAS: BA1150, BA1300, BA1500 y BA1900D
BRIDGED
AUX
OUTPUT
AUX
FUSE
FUSE
+
-
+
-
+
-
+
-
FL
RL
RR
FR
BRIDGED
+12V
GND
REM
CONEXION DE BOCINAS: BA460
CONEXION DE BOCINAS: BA2100, BA2150HC y BA260
++
--
4 Ohm
(2 Ohm Mínimo)
4 Ohm
(2 Ohm Mínimo)
4 Ohm
(2 Ohm Mínimo)
4 Ohm
(2 Ohm Mínimo)
4 Ohm
(2 Ohm Mínimo)
4 Ohm
(2 Ohm Mínimo)
4 Ohm
(2 Ohm Mínimo)
4 Ohm
(2 Ohm Mínimo)
ESPAÑOL
