BEA 14/50-785C - Page 2

caricatore dalla scatola. Sollevare e sostituire gli
ammortizzatori (D) e (E) della testina. (Figura 2)

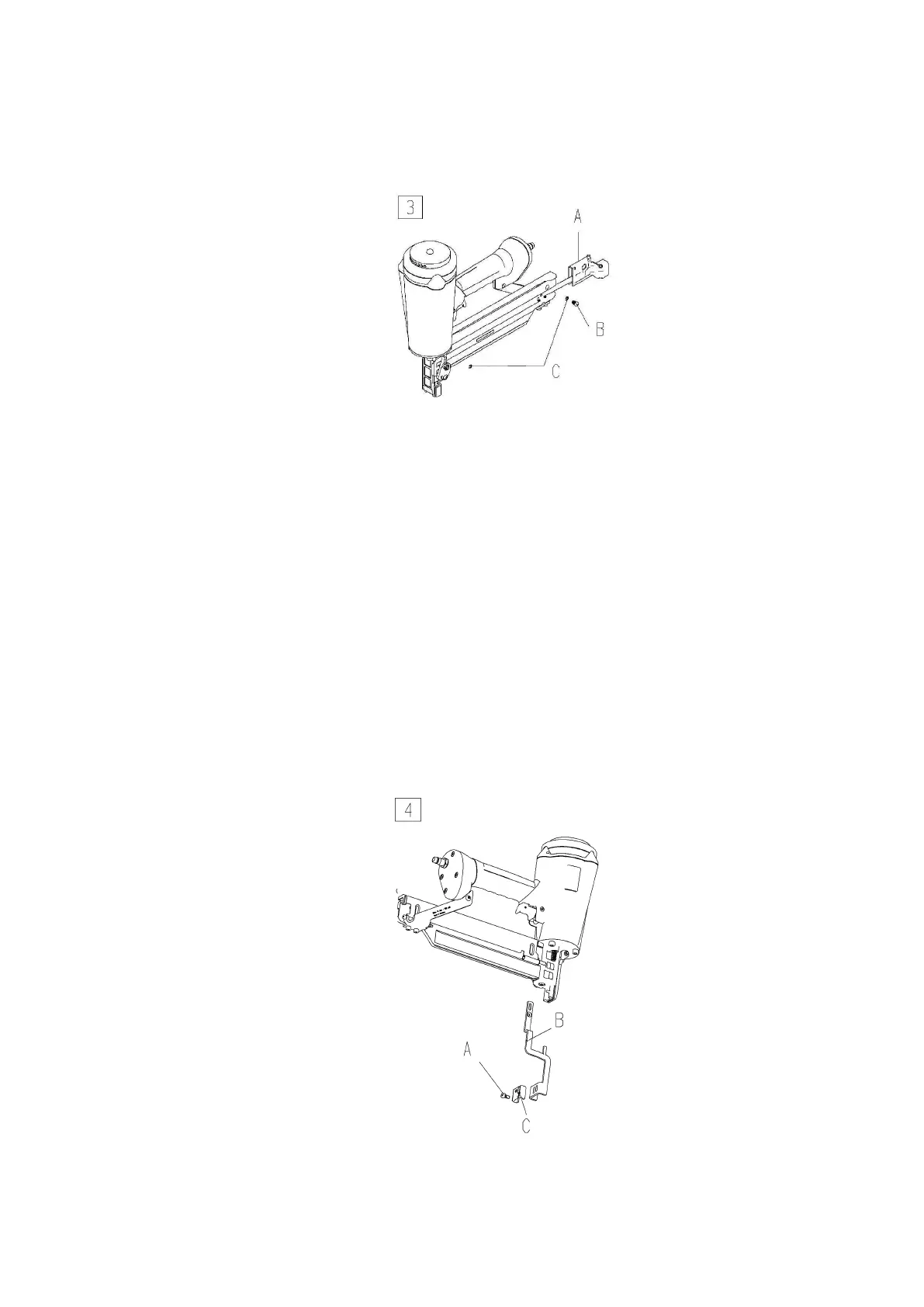

Sostituzione della molla a spirale e del cassetto.
Rimuovere la rosetta di sicurezza (C) posta dietro al
finecorsa della staf
fa d'avanzamento (B) e davanti alla
molla a spirale. Allentare la molla a spirale, sganciarla sul
davanti e rimuoverla assieme all'avanzatore (A) tirando
verso dietro. Sostituire i pezzi e rimontare. (Figura 3)
Regolare l'archetto di scatto
Allentare la vi
te (A), poi regolare l'altezza dell'archetto di
scatto (B) e riavvitare la vite stringendola bene. (Figura 4)
NL
Luchtdruktacker Type 14/50-785C
Deze lijst van vervangonderdelen /
serviceaanwijzingen vormt samen met het
bijgevoegde gebruikershandboek d
e
gebruikshandleiding. Lees die a.u.b. aandachtig door
en volg de veiligheidsaanwijzingen zeker op.
Opgelet:
Toestel van de drukluchttoevoer loskoppelen,
klemmagazijn leegmaken. De bevestiging van de kap moet
met een koppelmomentsleutel gebeuren, waarbij
het
koppelmoment op 14 Nm is ingesteld.
Vervanging van de driver, kolf, cilinder en de ventiel-
o-ring
Rode schroefafdekking (A) afnemen en schroef (B)
verwijderen. Luchtbuisdeksel (C) geluidsdemper (E) en
kapafdekking (F) afnemen. Daarna de 3 schroeven (
D)
verwijderen en de kap (G) van de behuizing verwijderen
(afbeelding 1). Daarna kan de kolf (J) en de cilinder (K) naar
boven weggenomen worden. Het hoofdventiel (H) en de
belastingshuls (I) uit de kap wegnemen. Defecte delen
vervangen. Voor het terugzetten de o-
ringen invetten met
o-ringvet 13301706. (Afbeelding 1)
Richting afvoerlucht instellen
Rode schroefafdekking (A) afneme
n en de schroeven (B)
losmaken.
De luchtbuisdeksel (C) in de gewenste richting
draaien. De schroeven (B) opnieuw aandraaien en de
schroefafdekking (A) vastdrukken. (Afbeelding 1)
Vervanging van de buffer
De 4 bufferbankschroeven (C) en schroeven (A) achter op
de behuizing eruit draaien. Bouten (B) verwijderen. Het
volledige magazijn van de behuizing wegnemen. Buffer (D)
en (E) uit de bufferbalk heffen en vervangen. (afbeelding 2)
Vervanging van rolveer en schuiflade.
Borgveer (C) achter aan de pal van de voorplankkast (B) en
voor aan de rolveer verwijderen. De rolveer ontspannen,
vooraan loshaken en samen met de voorplank (A) naar
ac
hter wegnemen. Delen vervangen en opnieuw monteren.
(Afbeelding 3)
Afsluitingsbeugel instellen
De schroef (A) losmaken, dan de afsluitingsbeugel (B) in de
hoogte instellen en de schroef weer vast aandraaien.
(Afbeelding 4)
DK
Trykluftsømmaskine type 14/50-785C
Reservedelslisten / serviceanvisningerne udgør
sammen med vedlagte bruger-
håndbog
driftsmanualen. Bør læses omhyggeligt igennem før
apparatet tages i brug. Vær meget opmærk
som på
sikkerhedsanvisningerne.
Bemærk: Afbryd tryklufttilførslen til app
aratet, tøm
hæfteklammemagasinet. Fastgørelsen af afskærmningen
skal ske med en drejningsmomentnøgle, som er indstillet til
et drejningsmoment på 14 Nm.
Udskiftning af fremføringen, stemplet, cylinderen og
ventil-o-ringene
Tag det røde skruedæksel (A)
af og fjern skruen (B). Løft
luftlededækslet (C) lyddæmperen (E) og
afskærmningsbeslaget (F) af. Fjern derefter de 3 skruer (D)
og afskærmningen (G) fra huset (ill. 1). Derefter kan
stemplet (J) og cylinderen (K) tages ovenud af huset. Tag
hovedventilen (
H) og styringshylsteret (I) ud af
afskærmningen. Udskift defekte dele. Før de sættes i igen
smøres o-ringene ind i o-ring-fedt 13301706. (ill. 1)
Indstilling af luftafledningsretning
Tag det røde skruedæksel (A) af og løsn skruen (B).
Drej
luftlededækslet
(C) i den ønskede retning. Stram skruen (B)
til igen og tryk skruedækslet (A) på. (ill. 1)
Udskiftning af bufferet
Drej de 4 skruer (C) i hovedstykket samt skruen (A) på
bagsiden af huset ud. Fjern bolten (B). Træk hele magasinet
ud af huset. Sving buffer
ne (D) og (E) ud af hovedstykket og
udskift dem. (ill. 2)
Udskiftning af rullefjeder og skydekassette.
Fjern låseskiverne (C) bagest på skydekassettens
fastgørelse (B) og forrest ved rullefjederen. Aflast
rullefjederen, hægt den af forrest og træk den bagl
æns ud
sammen med skydekassetten (A). Udskift delene og
monter dem igen. (ill. 3)
Indstille udløsningsbøjlen
Løsn skruen (A), indstil så udløsningsbøjlen (B) i højden og
stram skram skruen godt til igen. (ill. 4)
S
Tryckluftsdriven spikpistol typ 14/50-785C
Denna reservdelslista/serviceanvisning,
tillsammans med bifogade användarhandbok, utgör
bruksanvisningen.
Läs den uppmärksamt och följ
säkerhetsanvisningarna ovillkorligt.
Observera:
Koppla bort apparaten från
tryckluftsmatningen och töm klammermagasinet.
Fastsättningen av locket måste göras med en
momentnyckel som är inställd på ett vridmoment på 14
Nm.
Utbyte av drivningen, kolven, cylindern och ventil
-
O
-
ringarna
Ta bort den röda skruvövertäckningen (A) och skruven (B).
Lyft upp luftledarlocket (C)
, ljuddämparen (E) och kåplocket
(F).
Ta sen bort de 3 skruvarna (D) och ta bort kåpan (G)
från huset (Bild 1).
Därefter kan kolven (J) och cylindern (K)
tas ur uppåt.
Ta ut huvudventilen (H) och styrhylsan (I) ur
kåpan. Byt defekta delar. Fetta in O-ringarna med O-
ringsfett 13301706 (Bild 1), innan det sätts på plats.
Inställning av frånluftriktningen
Ta bort den röda skruvövertäckningen (A) och lossa
skruven (B). Vrid luftledarlocket (C) till önskad riktning.
Dra
fast skruven (B) igen och tryck på skruvövertäckningen (A).
(Bild 1)
Byte av bufferten
Skruva ut de 4 huvudskruvarna (C) och skruven (A) bak på
huset. Ta bort bult (B). Dra bort hela magasinet från huset.
Lirka ut buffert (D) och (E) ur huvudstycket och byt ut dessa.
(Bild 2)
Byte av rullfjäder och skjutlåda.
Ta bort säkringsbrickorna (C) bako
m
frammatninglåsningen (B) och framför rullfjädern.
Spänn
loss rullfjädern, haka loss den framme och ta loss den
tillsammans frammataren (A) bakåt.
Byt ut delarna och
montera åter. (Bild 3)
Inställning av utlösningsbygeln
Lossa skruven (A) och ställ in utlösningsbygeln (B) i höjdled
och dra åter fast skruven. (Bild 4)
SF
Paineilmanaulauskone tyyppi 14/50-785C
Tämä varaosalista/huolto-
opas sekä mukana oleva
käyttäjän käsikirja muodostavat käyttöohjeen. Lue
k
aikki dokumentit huolellisesti läpi ennen
käyttöönottoa ja noudata ehdottomasti turvaohjeita.
Huom:
irrota laite paineilman syötöstä ja tyhjennä
puristinsäiliöosa. Suoja täytyy kiinnittää
momenttiavaimella, joka on säädetty 14 Nm:n
vääntömomenttiin.
Käyttöyksikön, männän, sylinterin ja venttiilin O-
renkaan vaihto
Poista punainen ruuvisuojus (A) ja irrota ruuvi (B). Nosta
ilmanjohdinsuojus (C), äänenvaimennin (E) ja holkinsuojus
(F). Sen jälkeen irrota 3 ruuvia (D) sekä holkki (G) rungosta
(kuva 1). Männä
n (J) ja sylinterin (K) voi tämän jälkeen
nostaa ylöspäin ja ottaa pois. Irrota pääventtiili (H) sekä
ohjaushylsy (I) holkista. Vaihda vialliset osat. Rasvaa O-
rengas uudelleen käyttöä varten O-
rengasrasvalla
13301706. (Kuva 1)
Poistoilman suunnan säätäminen
Poista punainen ruuvisuojus (A) ja löysää ruuvi (B).
Käännä
ilmanjohdinsuojusta (C) haluttuun suuntaan. Kiristä jälleen
ruuvi (B) ja paina auki ruuvisuojus (A). (Kuva 1)
Iskunvaimentimien vaihto
Käännä auki 4 tasakärkiruuvia (C) sekä ruuvi (A) rungon
t
akapuolella. Irrota pultti (B). Vedä koko säiliöosa rungosta.
Väännä iskunvaimentimet (D) ja (E) pois päätykappaleesta
ja vaihda ne. (Kuva 2)
Rullajousen ja vetolaatikon vaihtaminen.
Irrota takana sulkuluukkulaatikon lukituksessa (B) sekä
edessä rullajouse
ssa olevat varmistinlevyt (C). Laukaise
rullajouset, irrota edestä hakasista ja poista yhdessä
sulkuluukun (A) kanssa vetämällä taaksepäin. Vaihda osat
ja asenna uudet paikoilleen. (Kuva 3)
Vapautussalpojen säätäminen
Löysää ruuvi (A) ja aseta vapautussalp
a (B) oikealle
korkeudelle. Sitten kiristä jälleen ruuvi tiukasti kiinni. (Kuva
4)
PL
Wbijarka do klamer na sprężone powietrze,
typ 14/50-785C
Niniejsza lista części zamiennych / instrukcja
serwisowania, wraz z załączoną instrukcją dla
użytkownika stanowi instrukcję eksploatacji. Przed
rozruchem prosimy o jej dokładne przeczytanie i
koniecznie przestrzegać instrukcji bezpieczeństwa.
Uwaga:
Odłączyć urządzenie od sprężonego powietrza,
opróżnić magazynek klamrowy. Mocowanie kołpaka należy
wykonać za pomocą klucza dynamometrycznego na
którym należy ustawić moment wynoszący 14 Nm.
Wymiana napędu, tłoka, cylindra i
uszczelek
zaworowych oring.
Zdjąć czerwoną osłonę śruby (A) i wykręcić śrubę (B). Zdjąć
pokrywę przepuszczającą powietrze (C), tłumik (E) oraz
osłonę kołpaka (F). Następnie odkręcić 3 śruby (D) i zdjąć
kołpak (G) z obudowy (rysunek 1). Teraz można podnieś
ć w
górę tłok (J) i cylinder (K). Wyjąć zawór główny (H) i tulejkę
sterującą (I) z kołpaka. Wymienić uszkodzone części. Przed
ponownym montażem należy posmarować uszczelki oring
specjalnym smarem do uszczelek 13301706. (rysunek 1)
Ustawianie kierunku wylotu powietrza
Zdjąć czerwoną osłonę śr
uby (A) i poluzować śrubę (B).
Obrócić pokrywę powietrzną (C) w żądanym kierunku.
Dokręcić ponownie śrubę (B) i wcisnąć z powrotem osłonę
śruby (A). (rysunek 1)
Wymiana zderzaka
Wykręcić 4 śruby głowicy (C) oraz śrubę (
A) z tyłu
obudowy. Wymontować trzpienie (B). Ściągnąć cały
magazynek z obudowy. Wyjąć zderzak (D) oraz (E) z
głowicy i wymienić. (rysunek 2)
Wymiana sprężyny rolkowej i skrzynki wysuwnej.
Wymontować podkładki zabezpieczające (C) znajdujące się
z tyłu układ
u blokady kasety przesuwnej (B) i wyjąć od
przodu sprężynę rolkową. Popuścić i poluzować sprężynę,
wyhaczyć ją z przodu i wraz z suwakiem (A) zdemontować
od tyłu. Wymienić częś
ci i ponownie dokonać montażu.
(rysunek 3)
Regulacja pałąka załączającego
Poluzo
wać śrubę (A), następnie wyregulować wysokość
pałąka załączającego (B) i dokr
ęcić ponownie śrubę
(rysunek 4)
