Paso cinco: conectar el cable eléctrico exterior
1. Retire el clip de cable; conecte el cable de conexión de potencia y
el cable de control de señal (solo para la unidad de refrigeración
y calefacción) al terminal de cableado, según el color; fíjelos con
tornillos.

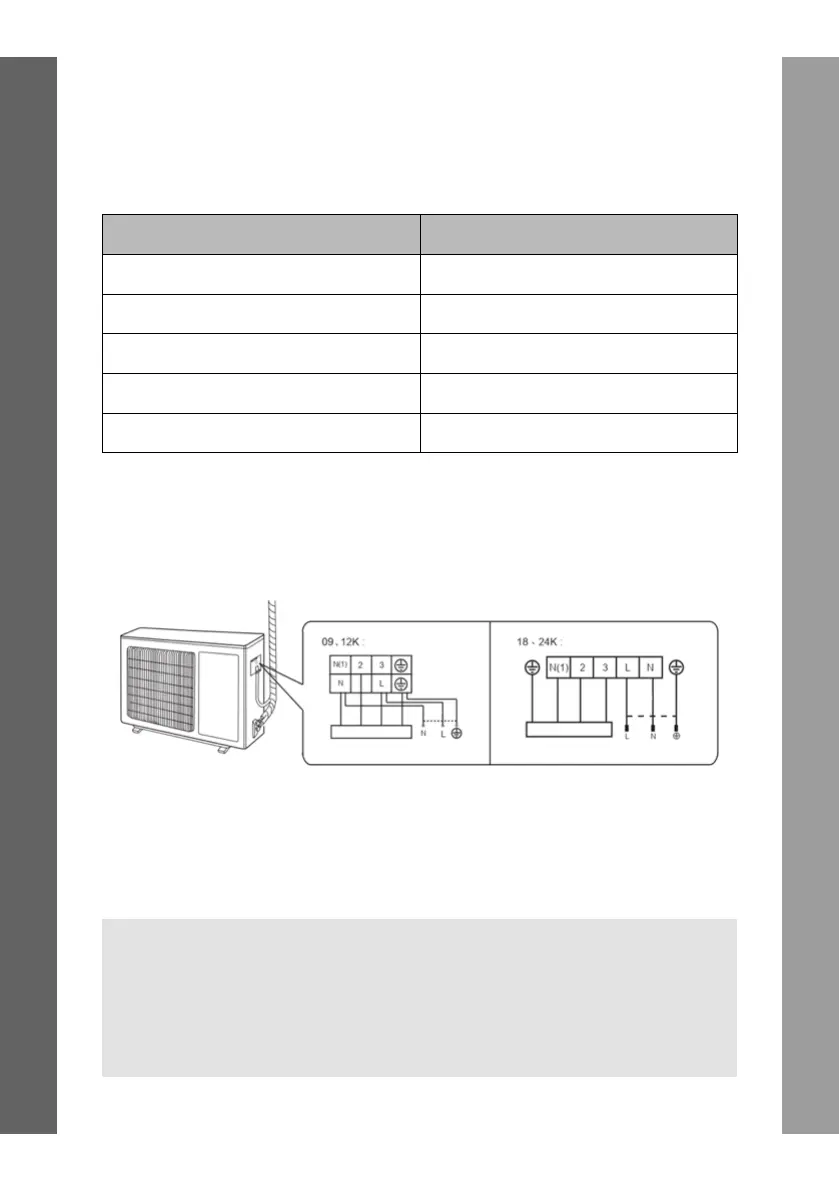

Nota: El diagrama de cableado es solo para referencia, consulte el
aparato real.
2. Fije el cable de conexión de alimentación y el cable de control de señal
con un clip de cable (solo para la unidad de refrigeración y calefacción).
4. Apriete la tuerca de unión con una llave de torsión consultando la
hoja de abajo.
Diámetro de la tuerca hexagonal Par de apriete (Nm)
Ø 6 15~20
Ø 9,52 30~40
Ø 12 45~55
Ø 16 60~65
Ø 19 70~75
Nota:
• Después de apretar el tornillo, tire del cable de alimentación
ligeramente para comprobar si está rmemente sujeto.
• Nunca extienda o acorte el cable de conexión de alimentación
cortándolo.
