8
Betriebsanleitung BOM 520 / 820

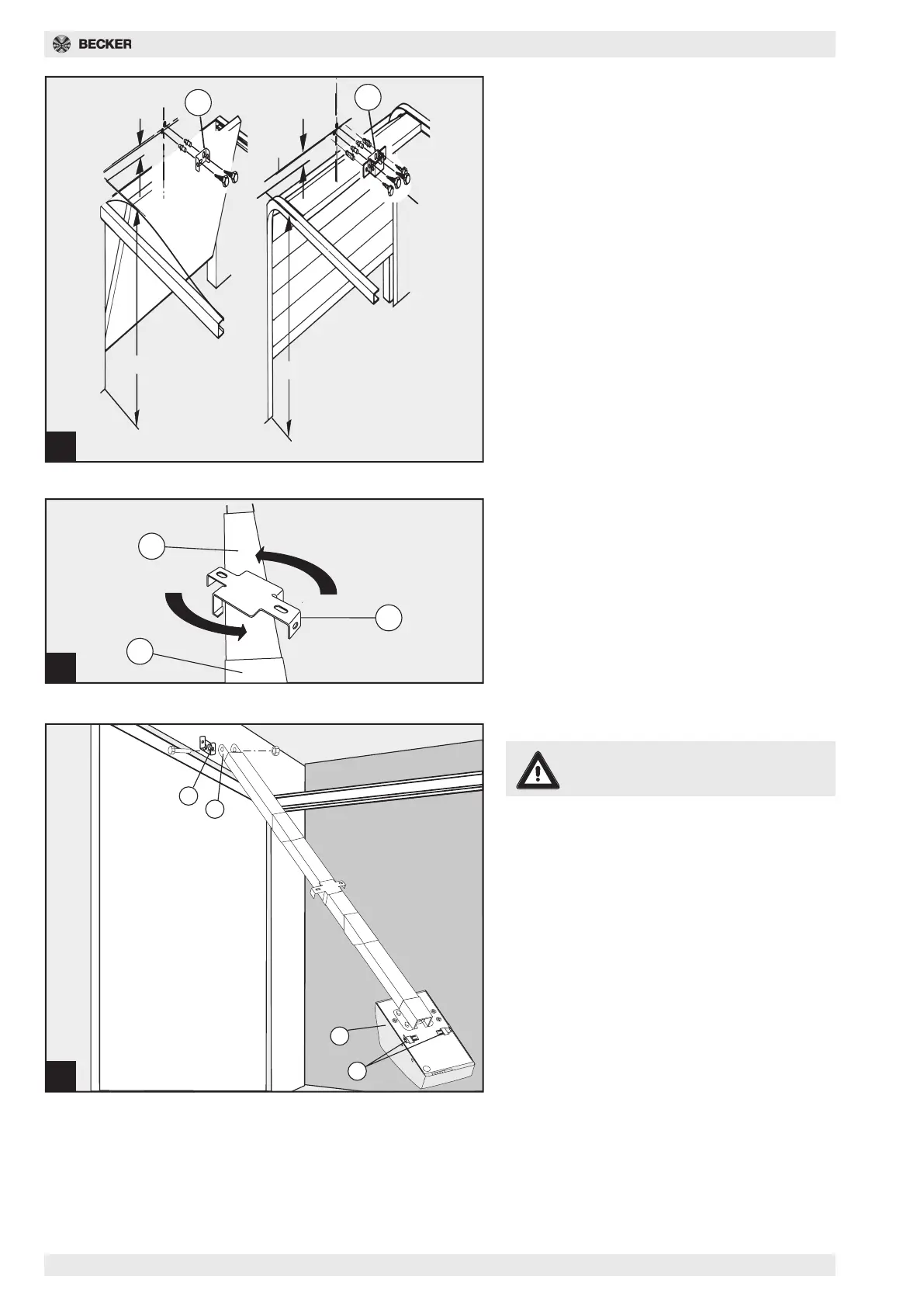

Abb. 6 - Anbringen Wandbefestigung
Damit das Tor unter der Laufschiene frei laufen kann,
muß der Abstand x größer 20mm sein. Abstand x so
wählen, daß die Schubstange keinen größeren Win-
kel als 45° bekommt (siehe Bild 11).
Den in der Montagevorbereitung ermittelten höchs-
ten Punkt a der Laufbahn des Tores plus Abstand x
auf den Sturz übertragen.
Wandbefestigung (10) in Gesamthöhe (a + x) senk-
recht über der Toranschlußkonsole anhalten und
Befestigungsbohrungen anzeichnen. Mit 10mm-
Steinbohrer Löcher für Dübel bohren und Wand-
befestigung anschrauben.
6
a
X
a
X
10
10
7
13
8
7
8
1
17
10
9
Abb. 7 - Deckenbefestigung Laufschiene
Mittenabhängung (13) an Laufschiene (8) vor dem
Verbindungsstück (7) in Richtung Wandbefestigung
anbringen.
Abb. 8 - Deckenbefestigung
Achtung:
Der Antrieb ist gegen Absturz zu si-
chern.
Montierten Antrieb zum Tor geneigt anstellen und mit
Wandbefestigung (10) verschrauben. Den Antrieb so
ausrichten, dass die Laufschiene waagerecht und
parallel zwischen den Torlaufschienen verläuft.
