Jeżeli pierwszy manewr rozpoczyna się od położenia wyłącznika krańcowego, to centralka zarządzi jeden pełny manewr przy
prędkości normalnej, a poczynając od kolejnego manewru będzie miało miejsce zwalnianie przy otwieraniu i zamykaniu. Gdyby
manewr rozpoczynał się w położeniu pośrednim, centralka zarządzi przejście do położenia wyłącznika krańcowego przy prędkości
normalnej, a następnie wykonanie manewru przy prędkości normalnej aż do poprzedniego położenia pośredniego i będzie
kontynuować na prędkości zredukowanej aż do wyłącznika krańcowego. Dopiero po wykonaniu tej procedury centralka będzie
zarządzała zwalnianie przy otwieraniu i zamykaniu. Odcinek zwalniania może być zwiększony lub zmniejszony przez parametr
TSM.
Diagnostyka
W przypadku nieprawidłowego działania można wyświetlić poprzez wciśnięcie przycisku + lub – stan wszystkich
wejść (wyłącznika krańcowego, sterowania i bezpieczeństwa). Każde wejście ma przypisany określony segment na
wyświetlaczu, który zostaje podświetlony w przypadku aktywowania danego wejścia zgodnie z podanym poniżej
schematem.

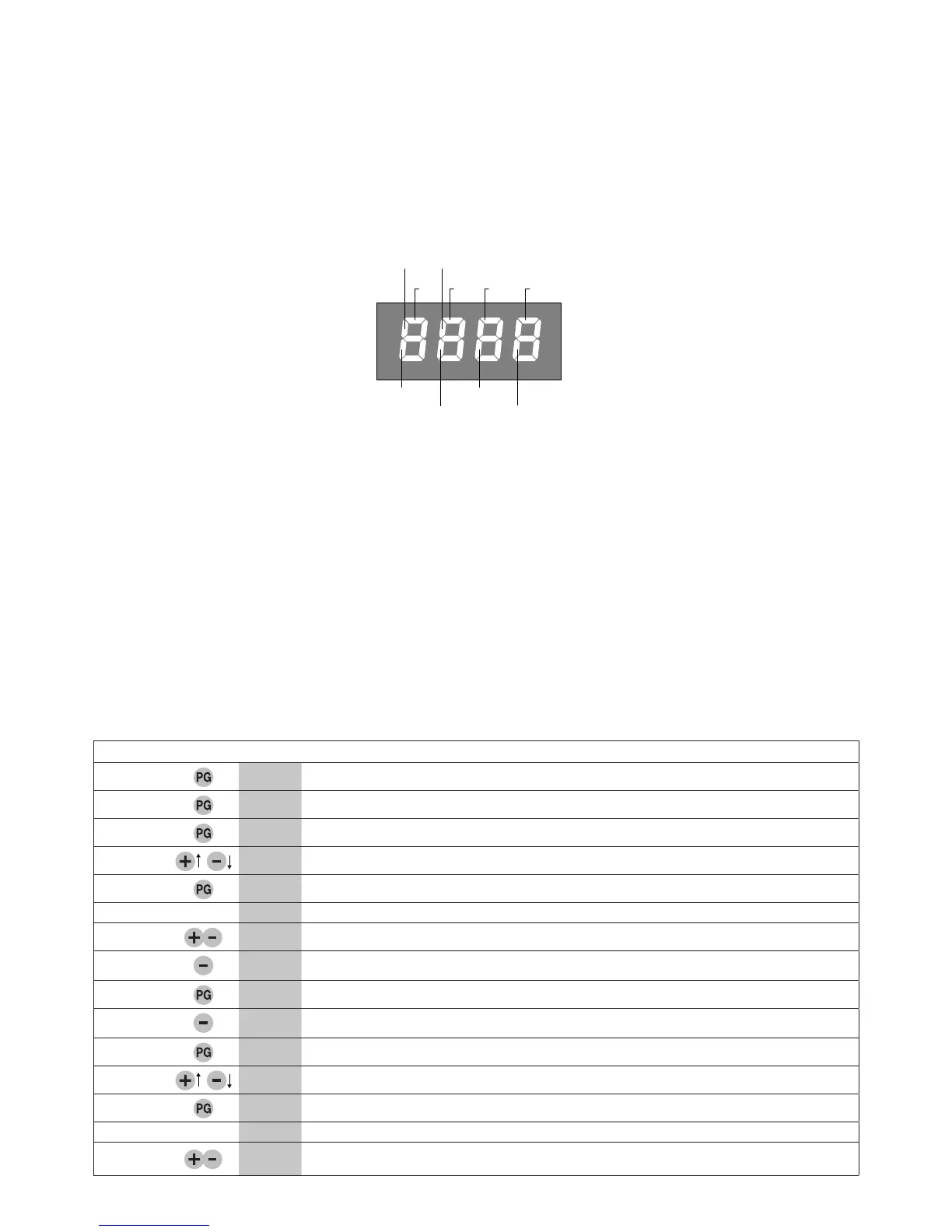

PHOT 0
SWC
STOP
SWO
PHOT C
DAS
P.P. PED OPEN CLOSE
Komunikaty błędu
Centralka sprawdza prawidłowe działanie urządzeń bezpieczeństwa. W przypadku nieprawidłowego działania na wy-
świetlaczu mogą pojawić się następujące komunikaty:
ERR1 Błąd kontroli fotokomórek na wejściu PHOT O.
ERR2 Błąd kontroli fotokomórek na wejściu PHOT C.
ERR3 Błąd ENKODERA / sprawdzi ć bezpieczniki F3
ERR4 Błąd TRIAC
Bezpieczniki topikowe
F1 Bezpiecznik topikowy zabezpieczający transformatora
F2 Bezpiecznik topikowy zabezpieczający Wyjścia dodatkowych i sygnałów
F3 Bezpiecznik topikowy zabezpieczający Wyjście silnika i lampy błyskającej
Przykład programowania
Zakładając jako konieczne:
- nastawić czas samozamykania (TCA) na 100s
- włączyć wstępne światło migające
wykonać kolejno wszystkie poniżej opisane czynności:
Czynnoś Naciska Display Uwagi
1
PAR
Pierwsze menu
2
TCA
Pierwsza funkcja pierwszego menu
3
040
Wartość aktualnie nastawiona dla wybranej funkcj
4
100
Nastawia przyciskami <+> i <-> obraną wartoś
5
PRG
Wartość zostaje zaprogramowan
TCA
Po zaprogramowaniu, display powraca do dopiero co nastawionej funkcji
6
PAR
Naciskać jednocześnie <+> i <-> by przejść do menu nadrzędne
7
Log
Drugie menu
8
TCA
Pierwsza funkcja drugiego menu
9
Pre
Naciskać kilkakrotnie <-> aż do wybrania logiki PR
10
OFF
Wartość aktualnie nastawiona dla wybranej funkcj
11
ON
Nastawia przyciskami <+> i <-> obraną wartoś
12
PRG
Wartość zostaje zaprogramowan
Pre
Po zaprogramowaniu, display powraca do dopiero co nastawionej funkcji
13
PAR
Naciskać jednocześnie <+> i <-> by powrócić do menu nadrzędnego i wyjść z
programowania lub odczekać
