Beretta C.A.I. 24kW User Manual

93
EXCLUSIVE C.A.I. - MIX C.S.I.
P
N
O
X
Y
A
BCD
E
G F
V
U
Z
H
I
M
L
Q
S
R
T
J
84

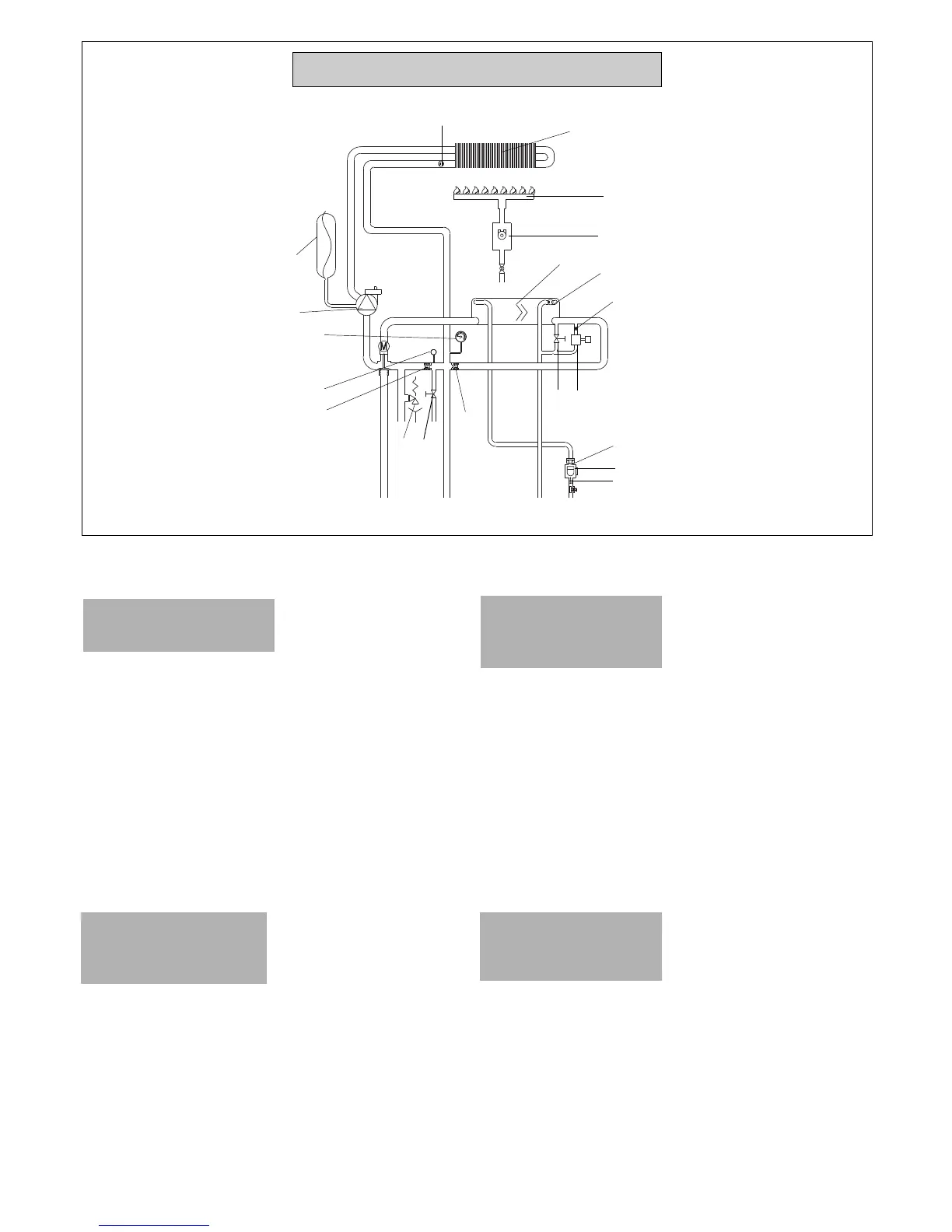

CIRCUIT
HYDRAULIQUE
(C.A.I.-MIX C.S.I.)
Français
A Entrée sanitaire
B Sortie sanitaire
C Départ chauffage
D Retour chauffage
E Clapet anti-retour
F Robinet de vidange
G Soupape de sécurité
H By-pass automatique
I Transducteur de pression
CIRCUITO HIDRÁULICO
(C.A.I.-MIX C.S.I.)
Español
A Entrada sanitario
B Salida sanitario
C Impulsión calefacción
D Retorno calefacción
E Válvula de no retorno
F Válvula de vaciado
G Válvula de seguridad
H By-pass automático
I Transductor de presión
J Hydromètre
L Circulateur
M Vase d’expansion
N Sonde NTC primaire
O Echangeur primaire
P Brûleur
Q Vanne de gaz
R Echangeur sanitaire
S Sonde NTC sanitaire
T Clapet anti-retour
U Electrovanne de remplissage
V Robinet de remplissage
Z Régulateur de débit
X Fluxostat
Y Filtre sanitaire
J Hidrómetro
L Circulador
M Vaso expansión
N Sonda NTC primario
O Intercambiador primario
P Quemador
Q Válvula gas
R Intercambiador sanitario
S Sonda NTC sanitario
T Válvula antirretorno
U Electroválvula de llenado
V Llave de llenado
Z Limitador de caudal
X Flusostato
Y Filtro sanitario
CIRCUITO HIDRÁULICO
(C.A.I.-MIX C.S.I.)
Portugûes
A Entrada circuito sanitário
B Saída circuito sanitário
C Saída aquecimento
D Retorno aquecimento
E Válvula de não retorno
F Válvula de descarga
G Válvula de segurança
H By-pass automático
I Transdutor de pressão
J Hidrómetro
L Bomba circuladora
M Tanque de expansão
N Sonda NTC circuito primário
O Permutador circuito primário
P Queimador
Q Válvula do gás
R Permutador circuito sanitário
S Sonda NTC circuito sanitário
T Válvula de não retorno
U Electroválvula de enchimento
V Torneira de enchimento
Z Regulador de caudal
X Fluxômetro
Y Filtro circuito sanitário
HYDRAULIC CIRCUIT
(C.A.I.-MIX C.S.I.)
English
A Domestic hot water inlet
B Domestic hot water outlet
C Heating delivery
D Heating return
E Check valve
F Drain valve
G Safety valve
H Automatic by-pass
I Pressure transducer
J Hydrometer
L Circulator
M Expansion vessel
N Primary NTC sensor
O Primary exchanger
P Burner
Q Gas valve
R Domestic hot water exchanger
S Domestic hot water sensor
T Check valve
U Filling electrovalve
V Filling tap
Z Flow regulator
X Flow switch
Y DHW filter
