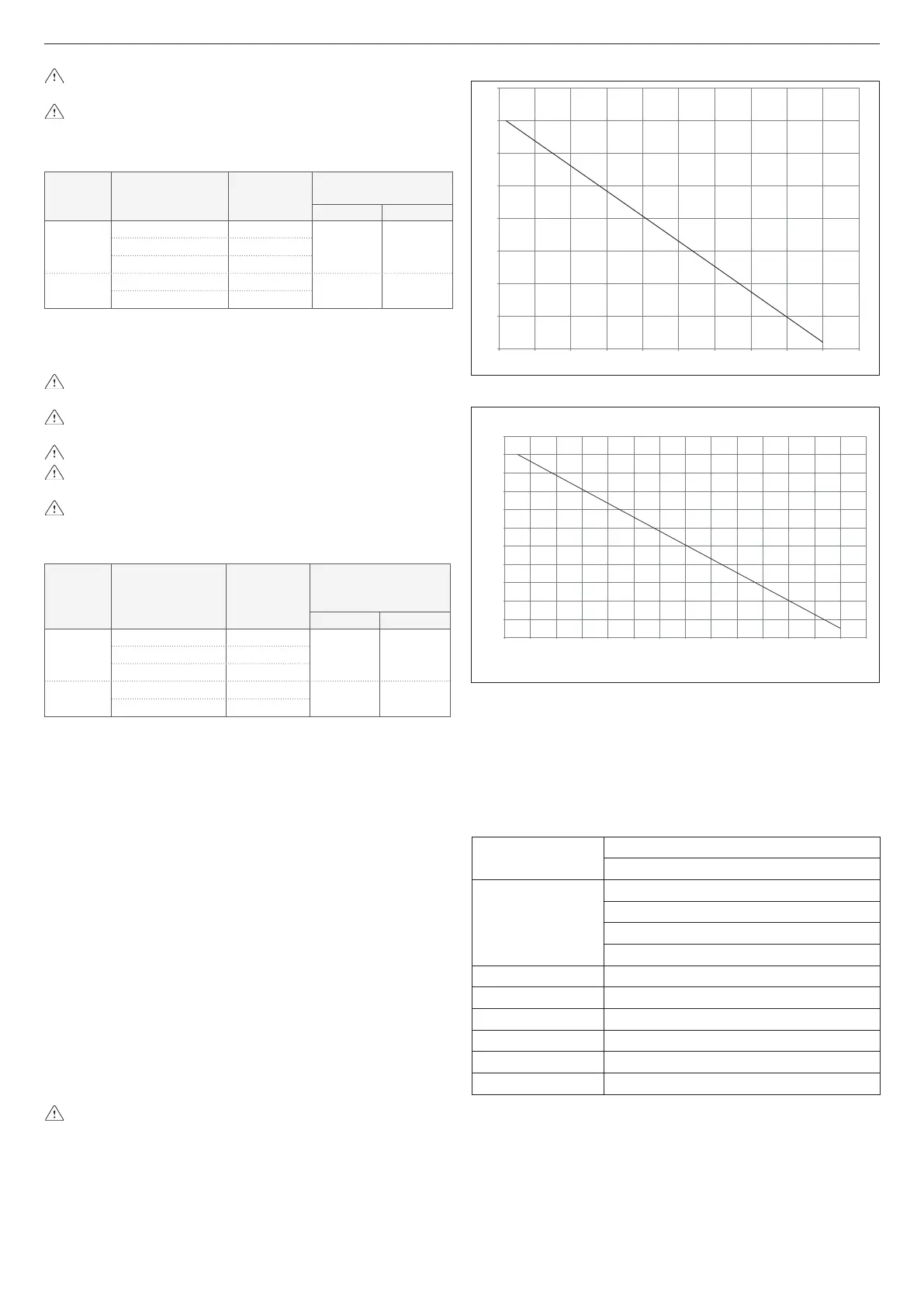

FRANÇAIS
18
Prévoir une inclinaison du conduit d'échappement des fumées de
3° vers la chaudière.
Ni obstruer ni réduire en aucune façon le conduit d'aspiration de
l'air comburant.
Pour l'installation, suivre les instructions fournies avec les kits.
Longueur des
conduits
Ø 80-125 (m)
bride d'air
pertes de charge pour
chaque courbe (m)
45° 90°
25 C.S.I.
jusqu'à 3 Ø 82,5
1 1,5de 3 à 8 Ø 88
de 8 à 11 non installée
29 C.S.I.
jusqu'à 4,75 Ø 84
1 1,5
de 4,75 à 9 non installée
Conduits dédoublés (ø 80) - (g. 19)
Les conduits coaxiaux peuvent être orientés dans la direction la plus
adaptée aux exigences de l'installation.
Les conduits d'évacuation non isolés constituent des sources
potentielles de danger.
La chaudière adapte automatiquement la ventilation au type
d'installation et à la longueur du conduit.
L'utilisation de conduits spéciques est obligatoire.
Prévoir une inclinaison du conduit d'échappement des fumées de
3° vers la chaudière.
Ni obstruer ni réduire en aucune façon le conduit d'aspiration de
l'air comburant.
Pour l'installation, suivre les instructions fournies avec les kits.
Longueur des
conduits
Ø 80 (m)
bride de
fumées
pertes de charge
pour chaque courbe
(m)
45° 90°
25 C.S.I.
de 0,5 à 7 Ø 40
1 1,5de 7 à 13,5 Ø 45
de 13,5 à 19,5 non installée
29 C.S.I.
de 0,5 à 5 Ø 45
1 1,5
de 5 à 12 non installée
CONFIGURATIONS POSSIBLES D'ÉVACUATION
(fig. 21)
B22P/B52P - Aspiration dans l'environnement et évacuation vers l'ex-
térieur.
C12-C12x - Évacuation murale concentrique. Les tuyaux peuvent être
indépendants en partant de la chaudière mais les sorties doivent être
concentriques ou suffisamment proches pour être soumises à des
conditions de vent similaires (dans 50 cm).
C22 - Évacuation concentrique dans le conduit de fumées commun
(aspiration et évacuation dans le même conduit).
C32-C32x - Évacuation concentrique au toit. Sorties comme C12.
C42-C42x - Évacuation et aspiration dans des conduits de fumées
communs séparés, mais soumis à des conditions de vent similaires.
C52-C52x - Évacuation et aspiration séparées murales ou au toit et
dans tous les cas dans des zones avec des pressions différentes.
L'évacuation et l'aspiration ne doivent jamais être positionnées sur de
murs opposés.
C62-C62x - Évacuation et aspiration réalisées avec des tuyaux com-
mercialisés et certifiés séparément (1856/1).
C82-C82x - Évacuation dans un conduit de fumées unique ou commun
et aspiration murale.
C92-C92x - Évacuation au toit (similaire à C32) et aspiration d'air de-
puis un conduit de fumées unique existant.
Faire référence aux normes en vigueur.
Pour l'indication des longueurs maximales du tube, suivre les
graphiques ci-après.
25 C.S.I.
longueur du tube d'aspiration d'air (m)
0
5
10
15
20
25
30
35
40
0510 15 20 25 30 35 40 45 50
longueur du tube d'échappement des fumées (m)
29 C.S.I.
0
2
4
6
8
10
12
14
16
18
20
22
0 246810121416182022242628
longueur du tube d'échappement des fumées (m)
longueur du tube d'aspiration d'air (m)
Conduits dédoublés ø 80 avec intubation Ø 60 (g. 22)
Les caractéristiques de la chaudière permettent le raccordement du
conduit d'échappement des fumées Ø 80 aux gammes d'intubation Ø
60.
Pour l'intubation, il est conseillé d'effectuer un calcul de projet an de
respecter les normes en vigueur en la matière.
Dans le tableau sont indiquées les congurations de base admises.
Tableau de la conguration de base des conduits (*)
Aspiration d'air
1 courbe 90° ø 80
4,5 m de tube ø 80
Évacuation des
fumées
1 courbe 90° ø 80
1 m tube ø 80
Réduction de ø 80 à ø 60
1 raccord en T ø 60
25 C.S.I.
Bride Ø 40 5 m de tube ø 60 vertical
Bride Ø 45 9 m tube ø 60 vertical
Aucune bride 17 m tube ø 60 vertical
29 C.S.I.
Aucune bride 5 m de tube ø 60 vertical
(*) Utiliser les systèmes de fumées en plastique (PP) pour chaudières à
condensation.
Les congurations Ø 60 indiquent des données expérimentales véri-
ées en Laboratoire. En cas d'installations différentes de ce qui est
indiqué dans les tableaux «congurations de base», se référer aux lon-
gueurs linéaires équivalentes Ø 80 - Ø 60 indiquées ci-après.
