PORTUGUÊS
30
CIAO AT C.S.I.
31

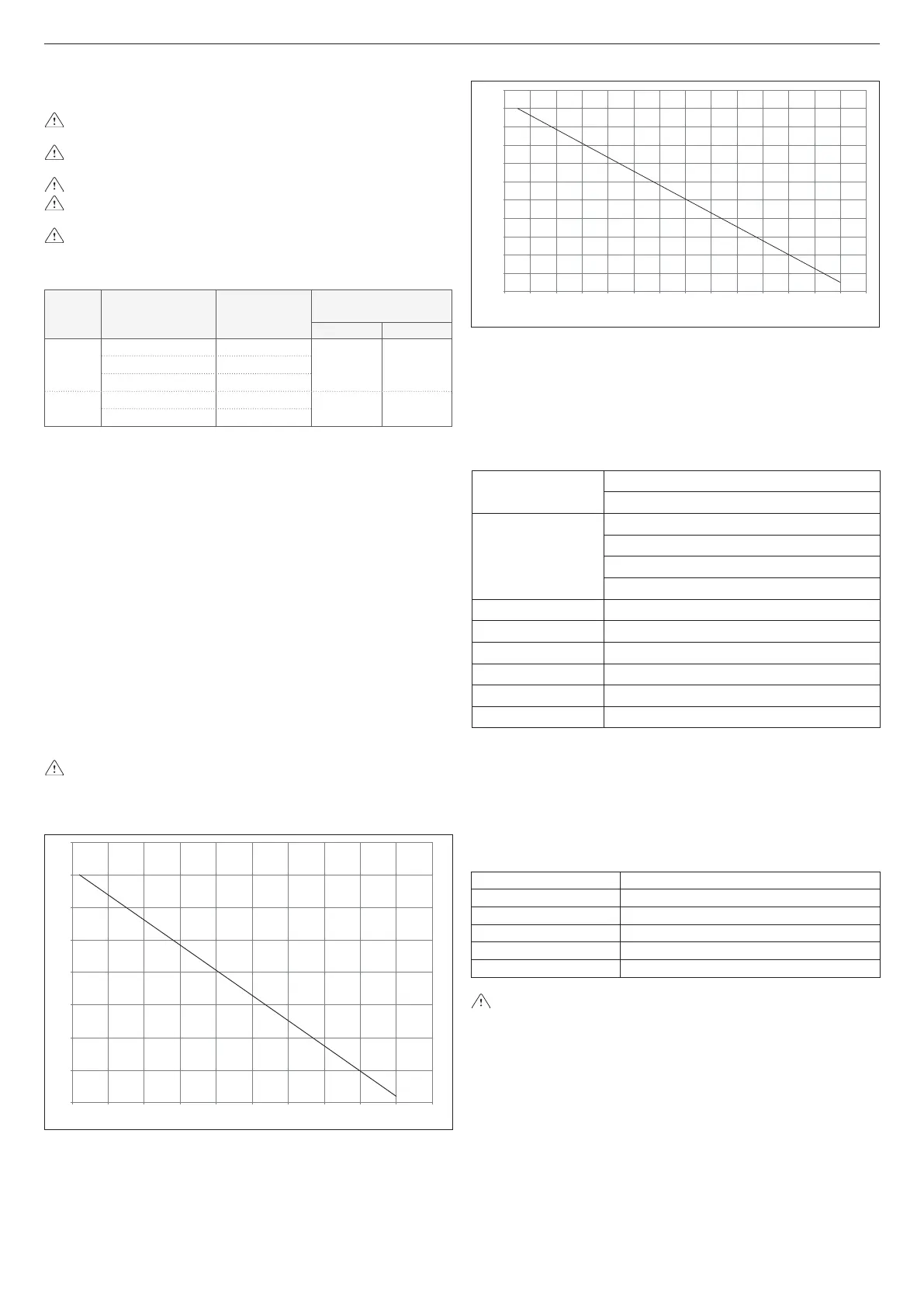

Condutas divididas (ø 80) - (g. 19)
As condutas coaxiais podem ser orientadas na direção mais adequada
às exigências da instalação.
Os tubos de descarga não isolados são potenciais fontes de
perigo.
A caldeira adequa automaticamente a ventilação com base no
tipo de instalação e no comprimento da conduta.
É obrigatório o uso de condutas especícas.
Prever uma inclinação da conduta de descarga dos fumos de 3°
em direção à caldeira.
Não obstruir nem parcializar a conduta de aspiração do ar com-
burente.
Para a instalação, seguir as instruções fornecidas com os kits.
comprimento
das condutas
Ø 80 (m)
ange de ar
perdas de carga para
cada curva (m)
45° 90°
25
C.S.I.
de 0,5 a 7 Ø 40
1 1,5de 7 a 13,5 Ø 45
de 13,5 a 19,5 não instalada
29
C.S.I.
de 0,5 a 5 Ø 45
1 1,5
de 5 a 12 não instalada
POSSÍVEIS CONFIGURAÇÕES DE DESCARGA (fig. 21)
B22P-B52P Aspiração em ambiente e descarga no exterior.
C12-C12x - Descarga de parede concêntrica. Os tubos podem partir
da caldeira independentes, mas as saídas devem ser concêntricas ou
bastante próximas para serem submetidas a condições de vento se-
melhantes (até 50 cm).
C22 - Descarga concêntrica em tubo de evacuação de fumo comum
(aspiração e descarga no mesmo tubo).
C32-C32x - Descarga concêntrica de teto. Saídas como C12.
C42-C42x - Descarga e aspiração em canos de fumos comuns sepa-
rados, mas submetidos a condições de vento semelhantes.
C52-C52x - Descarga e aspiração separados de parede ou de teto
e de todo modo em zonas com pressões diferentes. A descarga e a
aspiração não devem jamais ser posicionadas em paredes opostas.
C62-C62x - Descarga e aspiração realizadas com tubos comercializa-
dos e certificados separadamente (1856/1).
C82-C82x - Descarga em tubo de evacuação de fumo individual ou
comum e aspiração de parede.
C92-C92x - Descarga de teto (similar a C32) e aspiração de ar pelo
único tubo de evacuação de fumo existente.
Consultar as normas vigentes.
Para a indicação dos comprimentos máximos do tubo individual,
consultar os gráficos seguintes.
25 C.S.I.
comprimento do tubo de aspiração de ar (m)
0
5
10
15
20
25
30
35
40
0510 15 20 25 30 35 40 45 50
comprimento do tubo de descarga de fumos (m)
29 C.S.I.
0
2
4
6
8
10
12
14
16
18
20
22
0 246810121416182022242628
comprimento do tubo de descarga de fumos (m)
comprimento do tubo de aspiração de ar (m)
Condutas divididas ø 80 com tubulação Ø 60 (g. 22)
As caraterísticas da caldeira permitem a conexão da conduta de des-
carga dos fumos Ø 80 às gamas de tubulação Ø 60.
Para a tubulação, é recomendado realizar um cálculo de projeto a m
de respeitar as normas vigentes a respeito.
Na tabela são mostradas as congurações de base admitidas.
Tabela de conguração de base das condutas (*)
Aspiração de ar
1 curva 90° ø 80
4,5 m tubo ø 80
Descarga de fumos
1 curva 90° ø 80
1 m tubo ø 80
Redução de ø 80 a ø 60
1 junção em T ø 60
25 C.S.I.
Flange Ø 40 5 m tubo ø 60 vertical
Flange Ø 45 9 m tubo ø 60 vertical
Sem Flange 17 m tubo ø 60 vertical
29 C.S.I.
Sem Flange 5 m tubo ø 60 vertical
(*) Utilizar as chaminés com sistemas de plástico (PP) para caldeiras a con-
densação.
As congurações Ø 60 mostram dados experimentais vericados em la-
boratório.
No caso de instalações diferentes do indicado nas tabelas “congu-
rações de base”, consultar os comprimentos lineares equivalentes Ø
80 - Ø 60 mostrados a seguir.
COMPONENTE Ø 60 Equivalente linear em metros Ø80 (m)
Curva 45° Ø 60 5
Curva 90° Ø 60 8
Extensão 0,5 m Ø 60 2,5
Extensão 1,0 m Ø 60 5,5
Extensão 2,0 m Ø 60 12
Em todo caso, são garantidos os comprimentos máximos decla-
rados no manual e é fundamental não excedê-los.
3.9 Enchimento da instalação de aquecimento (fig. 23)
Efetuadas as ligações hidráulicas, pode-se proceder ao enchimento
da instalação de aquecimento.
Esta operação deve ser executada com a instalação fria efetuando as
seguintes operações:
- abrir com duas ou três voltas a tampa da válvula de desgasicação
automática (A)
- certicar-se de que a torneira de entrada de água fria esteja aberta
- abrir a torneira de enchimento (B) até que a pressão indicada pelo
hidrómetro esteja compreendida entre 1 e 1,5 bar.
Com o enchimento efetuado, fechar a válvula de enchimento.
A caldeira é dotada de um eciente separador de ar, portanto, não é
exigida nenhuma operação manual.
O queimador se acende somente se a fase de desgasicação estiver concluída.
O funcio namento correto da sonda externa, fornecida como acessório,
é fundamental para o bom funcionamento do controlo climático.
