CIAO S C.S.I. - CIAO S R.S.I.
17
3.6 Remplissage de l'installation de chauffage (Fig. 13)
Unefoisles raccordements hydrauliques réalisés, il est possible de
remplir l'installation de chauffage. Cette opération doit être réalisée avec
l'installation froide en effectuant les opérations suivantes :
-ouvrirlebouchondupurgeurd'airautomatique(I)eneffectuantdeux
ou trois tours
- s'assurer que le robinet d'entrée d'eau froide est ouvert;
-tournerle robinetde remplissage(Lg.13 pourC.S.I. -extérieur
pourR.S.I.)jusqu'àcequelapressionindiquéeparlemanomètre
soit comprise entre 1 et 1,5 bar.
Unefoisleremplissageni,refermerlerobinetderemplissage.
La chaudière est dotée d'un séparateur d'air, en conséquence aucune
opérationmanuellen'estdemandée.Lebrûleurs'allumeuniquementsi
laphasedepurgedel'airestnie.
3.7 Vidange de l'installation de chauffage
Pour vidanger l'installation, procéder comme suit :
- éteindre la chaudière
- desserrerlerobinetdevidangedelachaudière(M)
- vidanger les points les plus bas de l'installation.
3.8 Purge de l'eau chaude sanitaire (uniquement pour
modèle C.S.I.)
En cas de risque de gel, l'installation sanitaire doit être vidangée en
procédant comme suit :
- fermer le robinet général du réseau de distribution d'eau
- ouvrir tous les robinets de l'eau chaude et froide
- vidanger les points les plus bas.
ATTENTION
L'évacuationdelasoupapedesécurité(N)doitêtreraccordéeàun
systèmederécolte approprié. Le constructeur de l'appareildécline
toute responsabilité pour d'éventuelles inondations provoquées par
l'intervention de la soupape de sécurité.

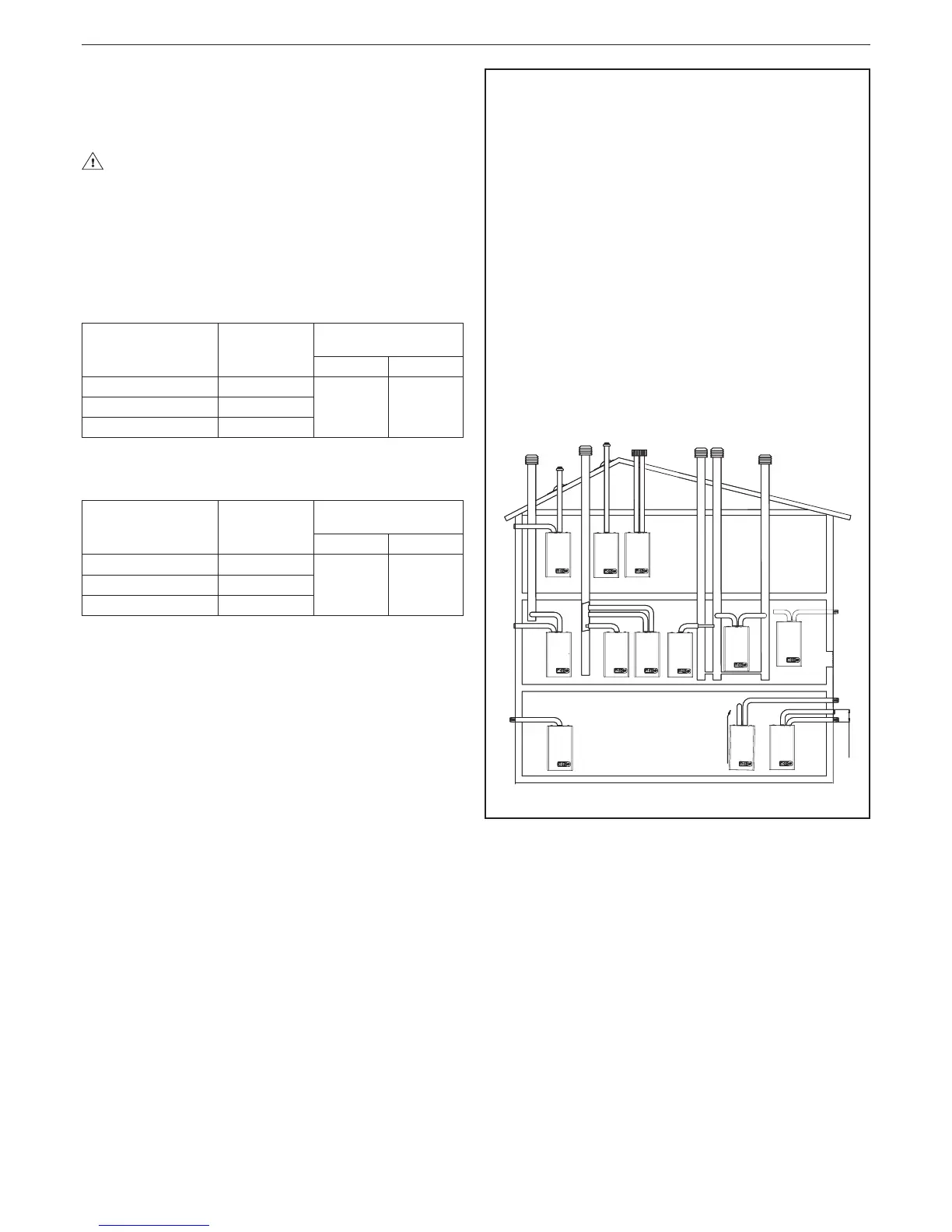

B22P/B52P Aspiration intérieure et évacuation extérieure
C12-C12x Évacuation via refoulement mural concentrique. Les
tuyauxpeuventpartirindépendammentdelachaudière,maisles
sorties doivent être concentriques ou sufsamment rapprochées
pourêtresujettesàdesconditionsdeventsimilaires(enmoinsde
50cm)
C22 Évacuation concentrique dans un conduit de fumées commun
(aspirationetévacuationdanslemêmeconduit)
C32-C32x Évacuation via refoulement concentrique au plafond.
Refoulements comme pour C13
C42-C42x Évacuation et aspiration dans des conduits de fumées
communs séparés, mais soumis à des conditions de vent similaires
C52-C52x Évacuation et aspiration séparées murales ou au pla-
fond et en zones avec des pressions différentes. Les tuyaux de
refoulement et d'aspiration ne doivent jamais être placés sur les
murs opposés
C62-C62xTuyauxderefoulementetd'aspirationvendusetcertiés
séparément(1856/1)
C82-C82x Refoulement via conduit de fumées traditionnel et tuyau
d'aspiration mural
C92-C92xRefoulementauplafond(similaireàC33)etaspiration
d'air par un conduit de fumées simple


 





 







Sortie arrière
20 C.S.I.
24 C.S.I. - 24 R.S.I.
(**)montéedanslachaudière
ÉVACUATIONS DÉDOUBLÉES (ø 80) (g. 11)
Les évacuations dédoublées peuvent être orientées dans la direction
la plus adaptée aux exigences de la pièce.
Pourutiliserletuyaud'aspiration d'air comburant, sélectionner l'une
desdeuxentrées(GetH).Retirerlebouchondefermeturexéàl'aide
devisetutiliserl'adaptateurspéciquerelatifàl'entréesélectionnée.
 L'adaptateurd'entréed'airø80(X)doitêtreorientéconvenable-
ment,ilestdoncnécessairedelexeràl'aidedesvisappropriées,
de manière à ce que la patte de positionnement n'interfère avec le
capot:Xadaptateurd'entréed'airø80-Yadaptateurd'entrée
d'airdeø60àø80.
Sinécessaire,labridefumées(F)doitêtreretiréeenfaisantlevieravec
un tournevis. Le tableau reporte les longueurs rectilignes admises. Se-
lon la longueur de conduits utilisée, il sera nécessaire d'insérer une
brideenlachoisissantparmicellescontenuesdanslachaudière(voir
lestableauxreportéstoutdesuite).
Longueur des
conduits [m]
Bride de
fumées (F)
Pertes de charge de
chaque coude (m)
45° 90°
2+2
Ø 42
1,2 1,7
>2+2 ÷ 6+6 Ø 44 (**)
>6+6 ÷ 16+16 non installée
Longueur des
conduits [m]
Bride de
fumées (F)
Pertes de charge de
chaque coude (m)
45° 90°
1+1
Ø 39
1,2 1,7
> 1+1 ÷ 4+4 Ø41(**)
> 4+4 ÷ 10+10 Ø 43
(**)montéedanslachaudière
