3.6 Enchimento do sistema de aquecimento (g. 13)
Efectuadas as conexões hidráulicas, pode-se proceder ao enchimento
da instalação de aquecimento. Esta operação deve ser executada com
a instalação fria efectuando as seguintes operações:
- abrircomduasoutrêsvoltasatampadaválvuladealívioautomática(I)
-certicar-sedequeatorneiradeentradadeáguafriaestejaaberta
-abriratampadeenchimento(Lg.13paraC.S.I.-externopara
R.S.I.)atéqueapressãoindicadapelomanómetroestejaentre1
e 1,5 bar.
Com o enchimento efectuado, fechar a válvula de enchimento.
Acaldeiraédotadadeumecienteseparadordear,portanto,nãoé
exigida nenhuma operação manual. O queimador se acende somente
seafasededesgasicaçãoestiverconcluída.
3.7 Esvaziamento da instalação de aquecimento
Para esvaziar a instalação, proceder no modo seguinte:
- desligar a caldeira
- aliviaratorneiradedescargadacaldeira(M)
- esvaziar os pontos mais baixos da instalação.
3.8 Esvaziando a água quente sanitária (apenas para o
modelo C.S.I. )
Sempre que exista risco de gelo, a instalação sanitária deve ser es-
vaziada procedendo no seguinte modo:
- fechar a torneira geral da rede hídrica
- abrir todas as torneiras da água quente e fria
- esvaziar os pontos mais baixos.
ATENÇÃO
Quandorealizaradescargadaválvuladesegurança(N),eladeveser
conectada a um adequado sistema de recolha. O fabricante do apare-
lho não pode ser considerado responsável por eventuais alagamentos
causados pela intervenção da válvula de segurança.
B22P/B52P Aspiração interna e descarga externa
C12-C12x Descarga via saída de parede concêntrica. Os tubos
podem deixar a caldeira independentemente, mas as saídas de-
vemserconcêntricasoupróximasosucienteparaestarsujeitas
acondiçõessimilaresdevento(dentrode50cm)
C22 Descarga via saída concêntrica em tubo de fumo comum
(sucçãoedescarganomesmotubo)
C32-C32x Descarga via saída concêntrica da cobertura. Saídas
quanto a C13
C42-C42x Descarga e aspiração em tubos de fumos comuns se-
parados, mas submetidos a condições de vento semelhantes
C52-C52x Tubos de aspiração e descarga separados na parede
ou no tecto e em zonas com pressões diferentes. Os tubos de
aspiração e de descarga nunca devem ser posicionados em pa-
redes opostas
C62-C62x Tubos de descarga e aspiração usando tubos vendidos
ecerticadosseparadamente(1856/1)
C82-C82xDescargaatravésdetubodefumosúnicooucomume
aspiração de parede
C92-C92xDescarganotecto(similaraoC33)easpiraçãodearde
umúnicotubodefumosexistente


 





 







Saída traseira
20 C.S.I.
24 C.S.I. - 24 R.S.I.
(**)montadanacaldeira

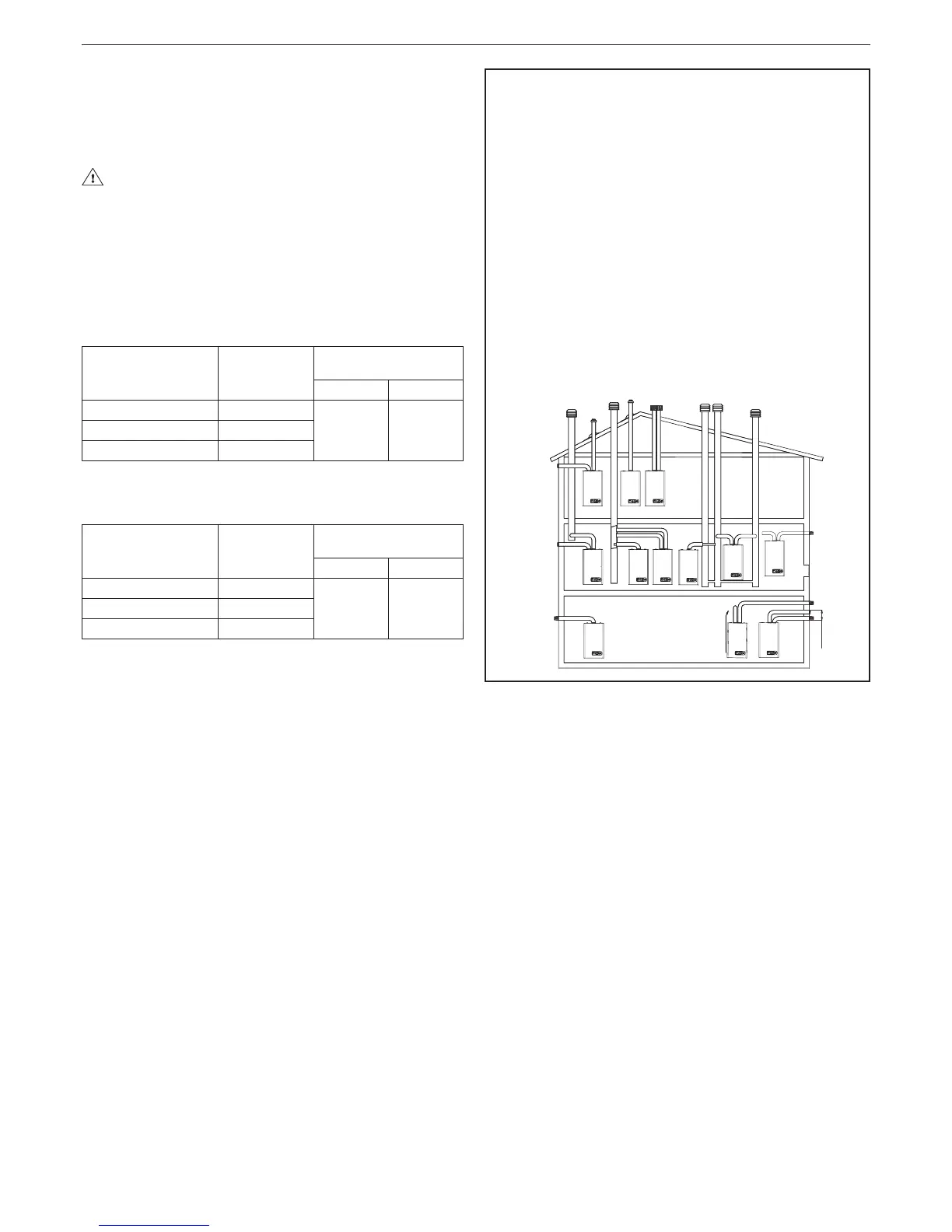

DESCARGAS DIVIDIDAS (ø 80) (g. 11)
As descargas divididas podem ser orientadas na direcção mais ade-
quada às exigências do local.
Para utilizar um tubo de sucção de ar comburente, uma das duas
entradas(GeH)deveserseleccionada.Removaachadefecha-
mentoqueéxadausandoparafusos,euseoadaptadorespecíco
relacionado à entrada seleccionada.
 Oadaptadordeentradadearø80(X)deveserorientadocor-
rectamente, e consequentemente é necessário xá-lo usando
os parafusos apropriados, de forma que a aba de localização
não interra com a cobertura: adaptador de entrada de ar X
ø80-adaptadordeentradadearYdeø60aø80.
Aangedegasesdachaminé(F),quandonecessário,deveserti-
rada fazendo alavanca com uma chave de fenda. A tabela indica os
comprimentos rectilíneos admitidos. Segundo o comprimento dos
tubosutilizado,énecessárioinserirumaangeescolhendo-aentre
aquelascontidasnacaldeira(consultartabelasindicadasaseguir).
Comprimento dos
tubos [m]
Flange de
gases da
chaminé (F)
Perdas de carga de cada
curva (m)
45° 90°
2+2
Ø 42
1,2 1,7
> 2+2 ÷ 6+6 Ø44(**)
> 6+6 ÷ 16+16 não instalada
Comprimento dos
tubos [m]
Flange de
gases da
chaminé (F)
Perdas de carga de cada
curva (m)
45° 90°
1+1
Ø 39
1.2 1.7
>1+1 ÷ 4+4
Ø 41
(**)
>4+4 ÷ 10+10
Ø 43
(**)montadanacaldeira
