IT

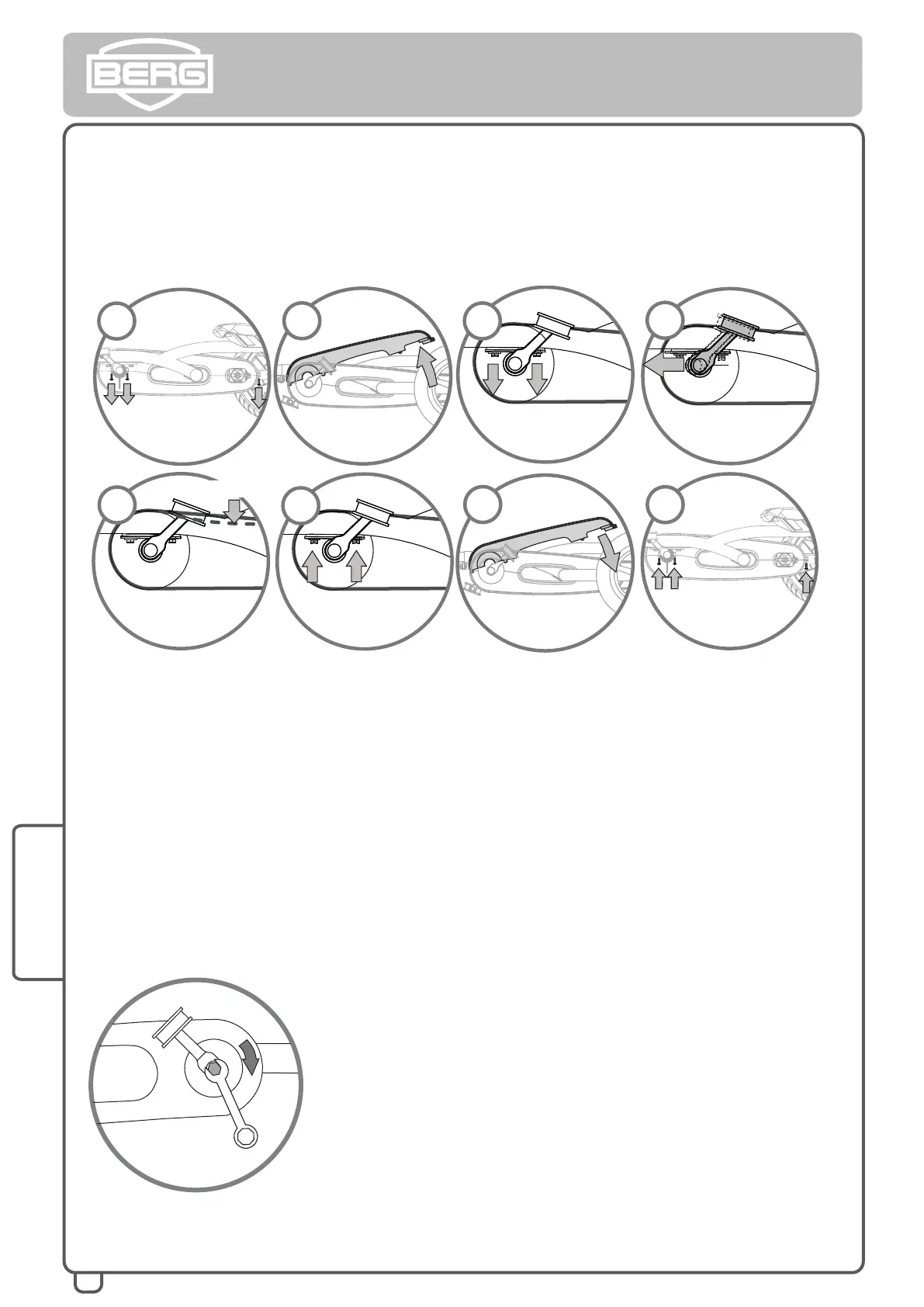

Tendere la catena anteriore:
• Allentare i bulloni della manovella nella parte inferiore della struttura.
• Tendere la catena spostando in avanti il perno del pedale e tenerlo stretto.
• Serrare di nuovo i bulloni. Deve essere possibile spingere il centro della catena verso il basso di 1
centimetro. Per controllare questo è necessario rimuovere la parte inferiore della custodia della
catena.
3.2.5 Parti in plastica
Le parti in plastica devono essere controllate regolarmente per rilevare eventuali rotture o altri danni.
In caso di rottura è necessario sostituire immediatamente la parte interessata con una parte originale,
al ne di garantire la sicurezza dell’utente.
3.2.6 Regolazione della manovella
Dopo aver utilizzato il nuovo prodotto per diversi giorni (uso intensivo) o per un massimo di due
settimane (uso normale) dopo l'acquisto, i bulloni di montaggio delle manovelle sinistra e destra
devono essere montati e serrati di nuovo (vedi gura in basso). Si noti che devono essere 'serrati a
mano', vale a dire con un atto di serraggio di 30Nm al massimo (con eetto normale, dopo un breve
periodo di utilizzo, come risultato della forza applicata ai pedali, la manovella si adatta).
Quando ciò non avviene regolarmente, si può produrre l’eetto di arrecare danno alla manovella
centrale. Questo rischio può essere evitato serrando ulteriormente i bulloni.
2x
1
2
max. 6mm
5
2x
4
2x
2x
6
7
2x
8
3
2
5
4
6
7
3
max. 10mm
1
8
