• 132 •
• 133 •
NO

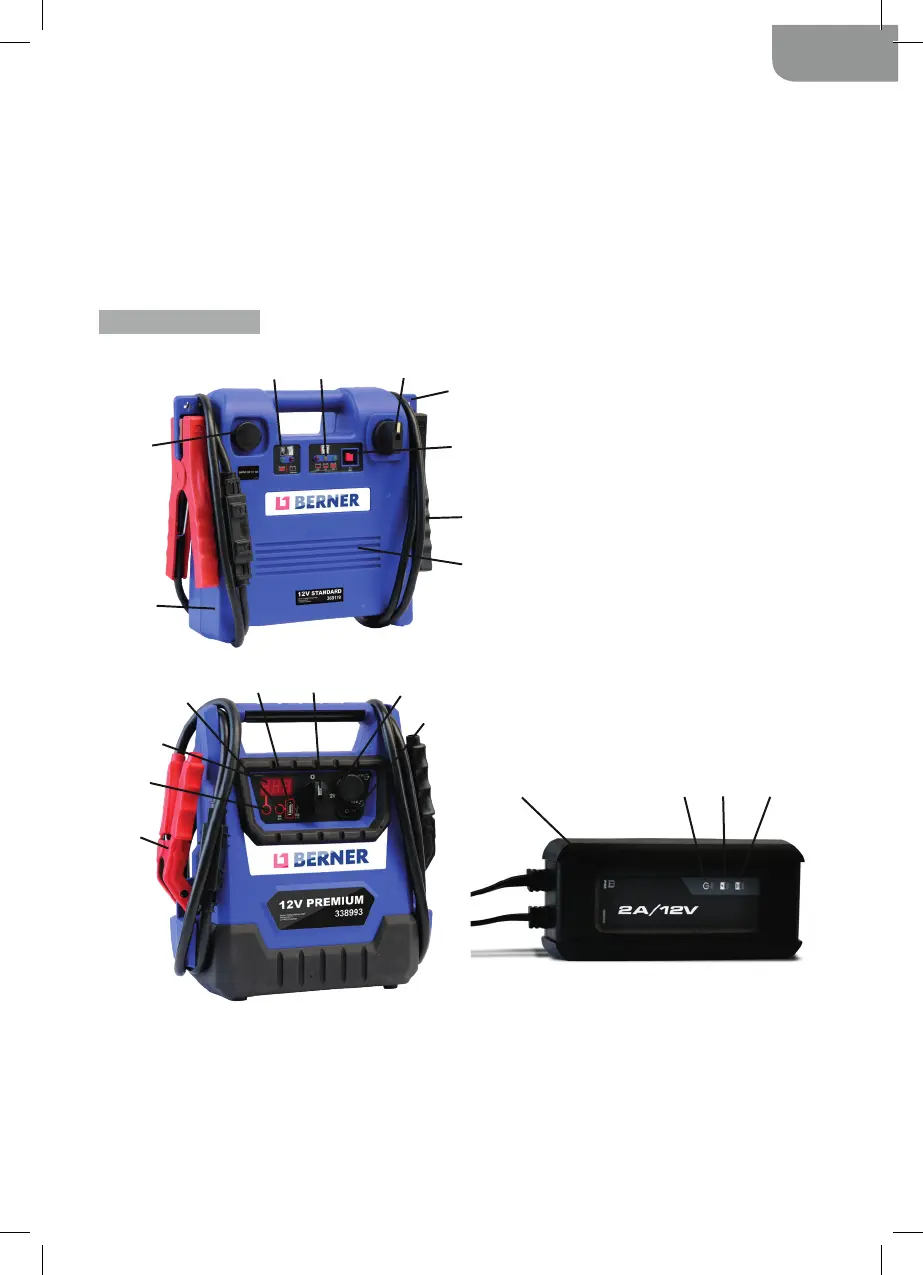

1. Holdbart polypropylenhus
2. 12 volt DC-strømutgang
3. Ladestatus-LED-er
4. Interne batteristatus-LED-er
5. PÅ/AV-bryter
6. Klemmeholder
7. Intern batteristatustrykknapp
8. Kraftige batteriklemmer
9. Profesjonelt, høye󰀨ekts AGM-batteri
1
2
3
4 5
6
7
8
9
1
2
3
4
5
6
7
8
1. Kraftige batteriklemmer
2. Displayknapp
3. Digitalt display
4. USB-knapp
5. USB-port
6. PÅ/AV-bryter på booster – 0 eller 12 V
posisjon for modell 338993 / 0 eller 12 V eller 24 V
posisjon for modell 406736
7. 12 V DC-uttak
8. 12 V DC ladeport
9. 12 V - 2 A lader
10. Strøm-LED
11. Ladestatus-LED 12. Dårlig batteri-LED
9 10 11 12
klemmen til kjøretøyets chassis eller motorblokk avstand fra batteriet. Ikke koble klemmen
til forgasseren, drivsto󰀪edninger eller metallplatedeler. Koble til en kraftig metalldel på rammen
eller motorblokken.
4.6. Ved frakobling av boosteren fjern først klemmen fra kjøretøyschassiset, fjern deretter klemmen
fra batteriterminalen i denne rekkefølgen.
4.7. I det sjeldne tilfellet at kjøretøyet er positiv-jordet, koble den NEGATIVE (SVARTE) klemmen
fra boosteren til den NEGATIVE (NEG, N, -) ujordede posten til batteriet. Koble den POSITIVE
(RØDE) klemmen til kjøretøyets chassis eller motorblokk avstand fra batteriet. Ikke koble
klemmen til forgasseren, drivsto󰀪edninger eller metallplatedeler. Koble til en kraftig metalldel
rammen eller motorblokken.
5. FUNKSJONER
5.1. Booster 12V Standard (modell 369119)
5.2. Booster 12V Premium (modell 338993) og Booster 12/24V Uni (modell 406736)
