• 92 •
• 93 •
IT

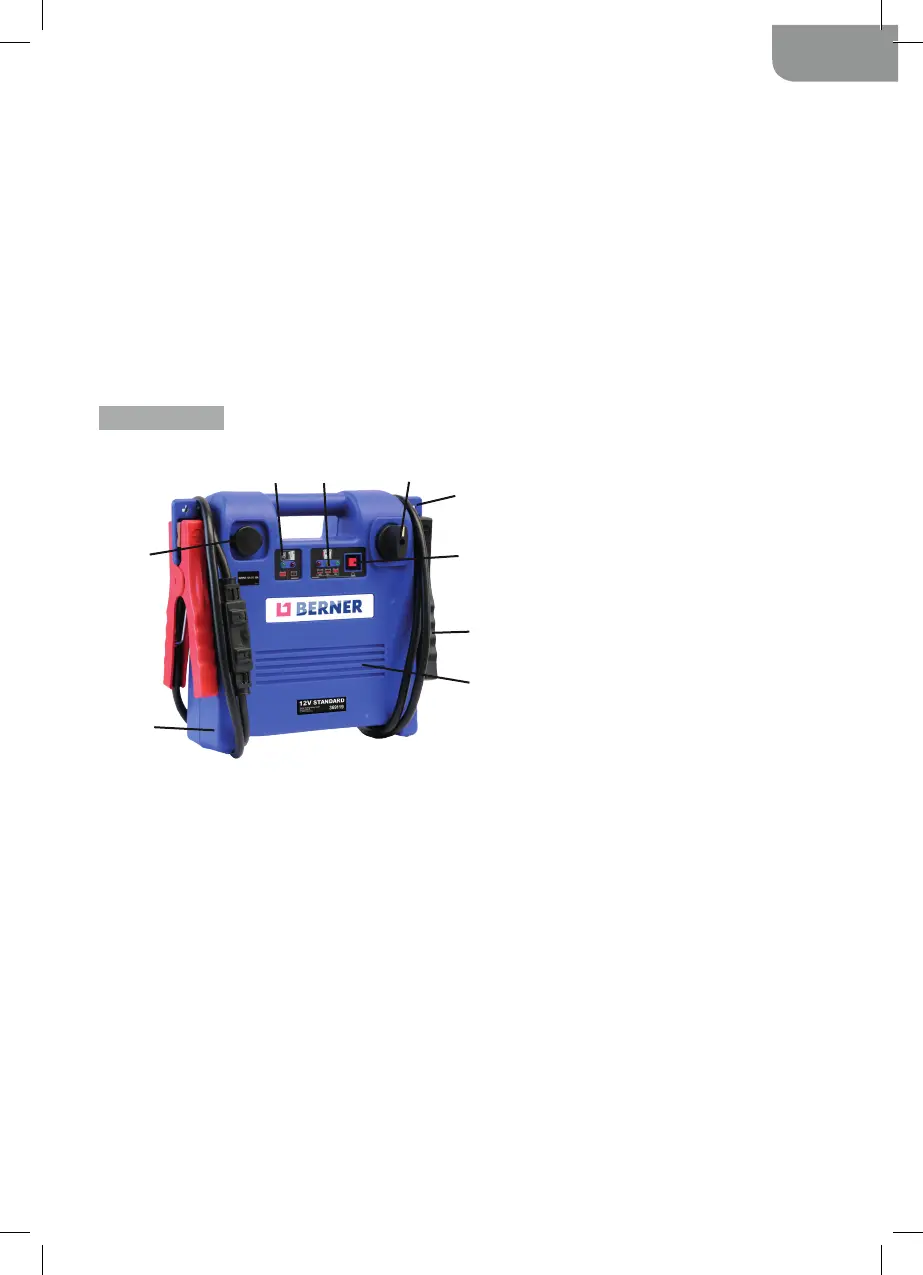

1. Robusto corpo in polipropilene
2. Presa elettrica da 12 Volt DC
3. LED indicatori dello stato di carica
4. LED indicatori dello stato della batteria
interna
5. Interruttore ON/OFF
6. Porta-morsetti
7. Pulsante per lo stato della batteria
interna
8. Morsetti della batteria heavy-duty
9. Batteria professionale AGM, ad alta
e󰀩cienza
1
2
3
4 5
6
7
8
9
collegato allo chassis (come nella maggior parte dei veicoli), v. la fase 4.5. Se è il polo positivo
ad essere collegato allo chassis, v. la fase 4.7.
4.5. Per un veicolo con collegamento a terra negativo, collegare prima il morsetto POSITIVO
(ROSSO) del booster al polo POSITIVO (POS, P, +) non collegato a terra della batteria. Succes-
sivamente, collegare il morsetto NEGATIVO (NERO) allo chassis del veicolo o al blocco motore
lontano dalla batteria. Non collegare il morsetto al carburatore, ai tubi del carburante o alle
parti metalliche della struttura. Collegarlo ad una parte metallica spessa del telaio o del blocco
motore.
4.6. Quando si scollega il booster, rimuovere prima il morsetto dallo chassis del veicolo, quindi rimuo-
vere il morsetto dal terminale della batteria, in questo preciso ordine.
4.7. Nel raro caso in cui il veicolo sia collegato a terra in positivo, collegare il morsetto NEGATIVO
(NERO) del booster al polo NEGATIVO (NEG, N, -) non collegato a terra della batteria. Colle-
gare il morsetto POSITIVO (ROSSO) allo chassis del veicolo o al blocco motore lontano dalla
batteria. Non collegare il morsetto al carburatore, ai tubi del carburante o alle parti metalliche
della struttura. Collegarlo ad una parte metallica spessa del telaio o del blocco motore.
5. FUNZIONI
5.1. Booster 12V standard (modello 369119)
