Podłączenia Wyjściowe i opis panelu przedniego
System szybkozłączek wykorzystujący wtyki kablowe typu Twist-Mate
TM
jest zastosowany do
podłączania kabli spawalniczych. Więcej informacji na temat podłączeń wyjściowych dla metody
MMA lub TIG można znaleźć poniżej.
(+) Dodatnie gniazdo szybkozłącza: Dodatni zacisk wyjściowy do podłączenia obwodu
spawania.
(-) Ujemne gniazdo szybkozłącza: Ujemny zacisk wyjściowy do podłączenia obwodu
spawania.

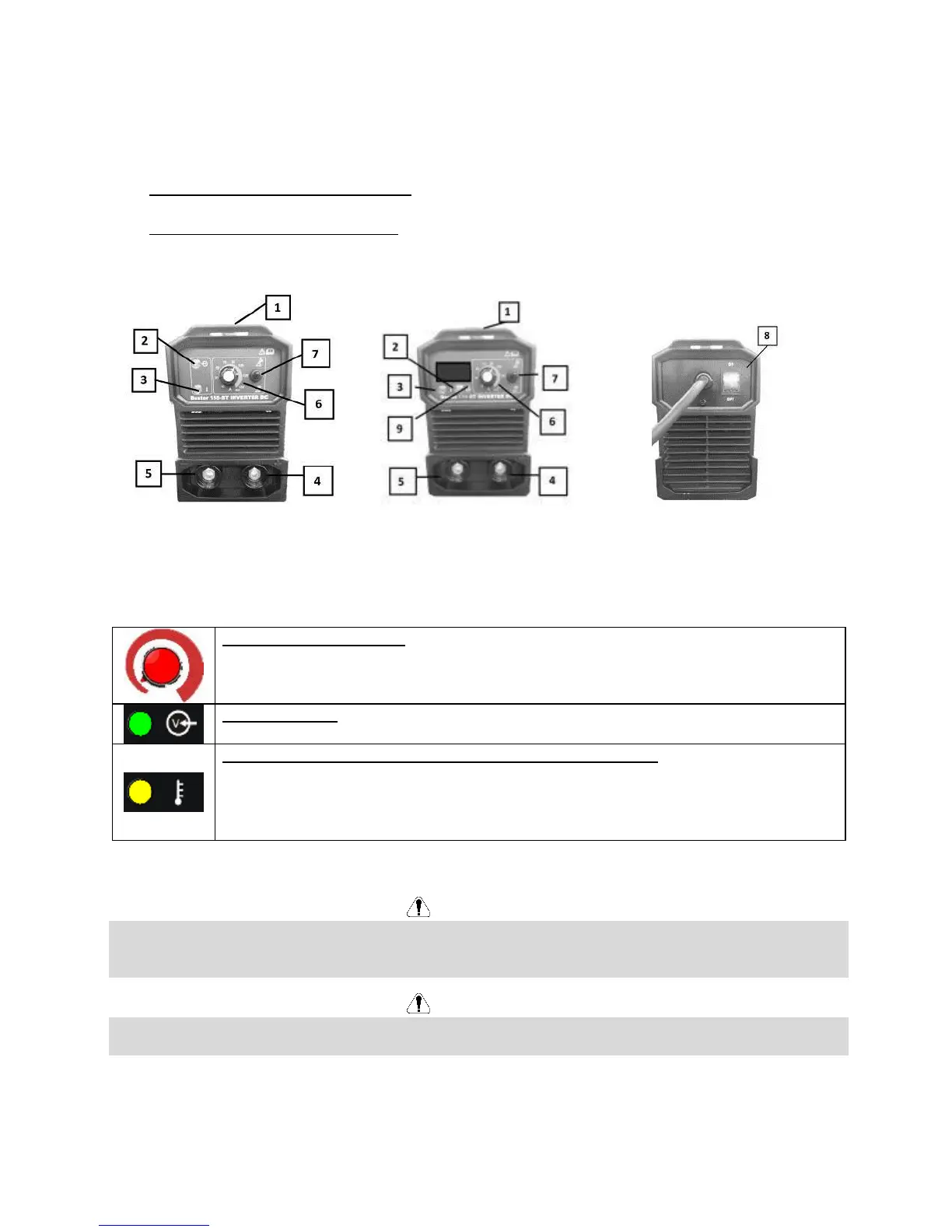

1 – Rączka do przenoszenia, 2 – Lampka ON/OFF, 3 – Lampka przegrzania, 4 – Wyjście “+“,
5 – Wyjście “-“, 6 – Pokrętło regulacyjne, 7- Przełącznik TIG Lift/Stick, 8 – Włącznik ON/OFF
9 - Wyświetlacz
Regulacja prądu wyjścia: Potencjometr jest używany do nastawiania prądu
spawania, może być używany również podczas spawania.
Dioda ON/OFF: Świeci się gdy urządzenie jest załączone.
Sygnalizacja LED zadziałania zabezpieczenia termicznego: Gdy urządzenie
ulegnie przegrzaniu zaświeca się ten wskaźnik i wyjście zostaje odłączone.
Normalnie zdarza się to gdy zostaje przekroczony cykl pracy urządzenia. Należy
wtedy urządzenie pozostawić załączonym do sieci żeby wewnętrzne podzespoły
mogły ostygnąć. Po zgaśnięciu wskaźnika ponownie jest możliwa normalna praca.
Przeglądy Okresowe
OSTRZEŻENIE
Zalecamy wykonywanie wszelkich napraw i czynności konserwacyjnych w najbliższym serwisie lub
w firmie Lincoln Electric Bester Sp. z o.o. Dokonywanie napraw przez osoby lub firmy nie
posiadające autoryzacji spowoduje utratę praw gwarancyjnych.
OSTRZEŻENIE
Nie otwieraj tego urządzenia i nie dokonuj w nim żadnych zmian. Urządzenie musi być odłączone
od zasilania podczas przeglądów i napraw. Po każdej naprawie należy wykonać odpowiedni test.
