ISTRUZIONI PER L’USO
I
MODE D’EMPLOI
FR

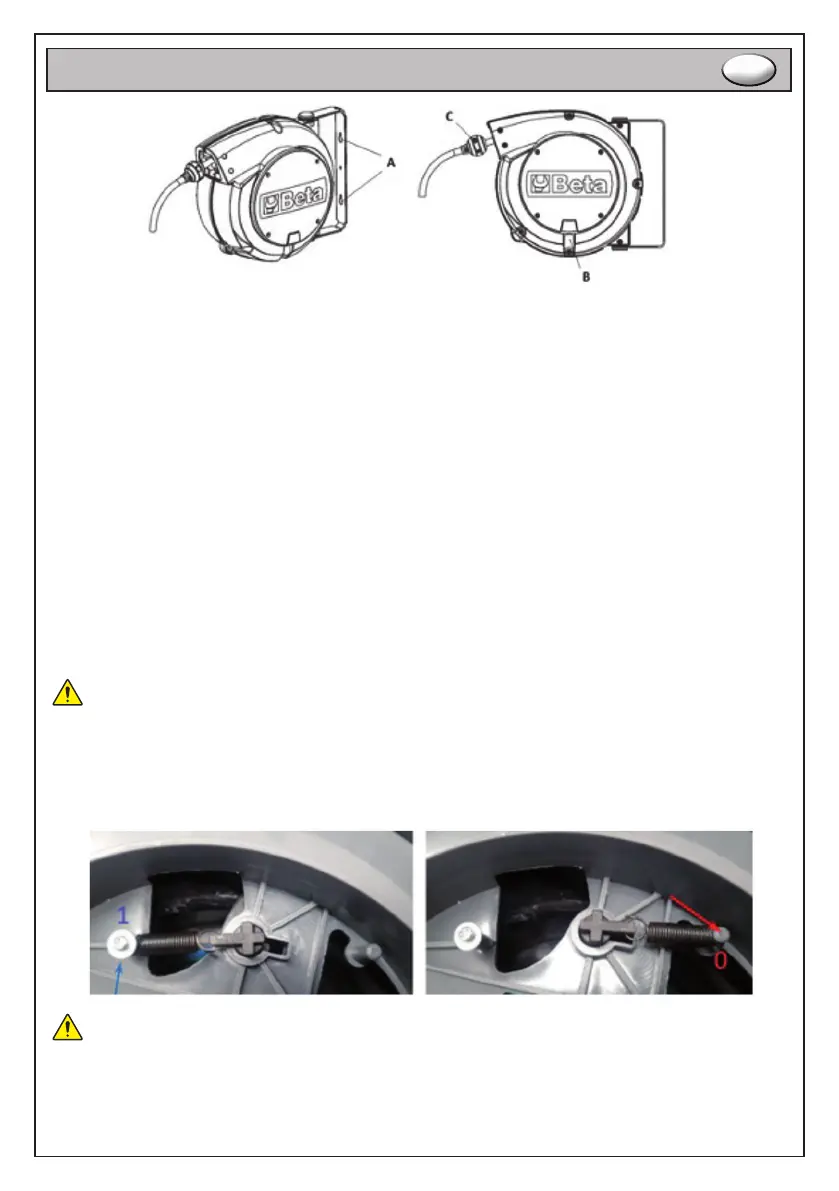

KEY TO SYMBOLS
A) étrier de xation métallique orientable
B) tuyau en polyuréthane d’arrivée d’air/eau
C) limitateur de rentrée du tuyau exible
UTILISATION
Extraction du tuyau
Pour l’extraction du tuyau, procéder de la façon suivante:
• extraire manuellement le tuyau en le tirant jusqu’à la longueur souhaitée ;
• le blocage du tuyau se fait à travers l’actionnement du cliquet à ressort qui s’active à des points
spéciques d’extraction du tuyau perceptibles avec le bruit mécanique de l’embout du cliquet ;
• Le système d'arrêt automatique bloque le tuyau et empêche son enroulement.
Enroulement du tuyau
Pour l’enroulement du tuyau, procéder de la façon suivante:
• tirer manuellement le tuyau de manière à déclencher le blocage automatique du cliquet ;
• accompagner systématiquement le tuyau pendant son enroulement;
• le tuyau exible est doté d’un limitateur de rentrée du tuyau qui arrête la course en empêchant sa rentrée complète.
Désactivation du dispositif d’arrêt
Possibilité d’exclusion du système d’arrêt de l’enrouleur en procédant de la façon suivante :
Effectuer cette opération lorsque le tuyau exible est complètement enroulé.
• ouvrir le volet latéral situé sur l’enrouleur en dévissant les vis de xation ;
• décrocher le ressort du criquet du point de xation 1 et l’accrocher au point de xation 0 ;
(voir la photo ci-dessous)
• refermer le volet en le replaçant et en serrant correctement les vis.
Interrompre systématiquement l’arrivée d’air avant d’effectuer toute opération sur l’enrouleur.
Système de ltration
Il est recommandé de brancher l’enrouleur à un système de distribution d’air comprimé avec un éventuel système ltrant
pour particules solides.
