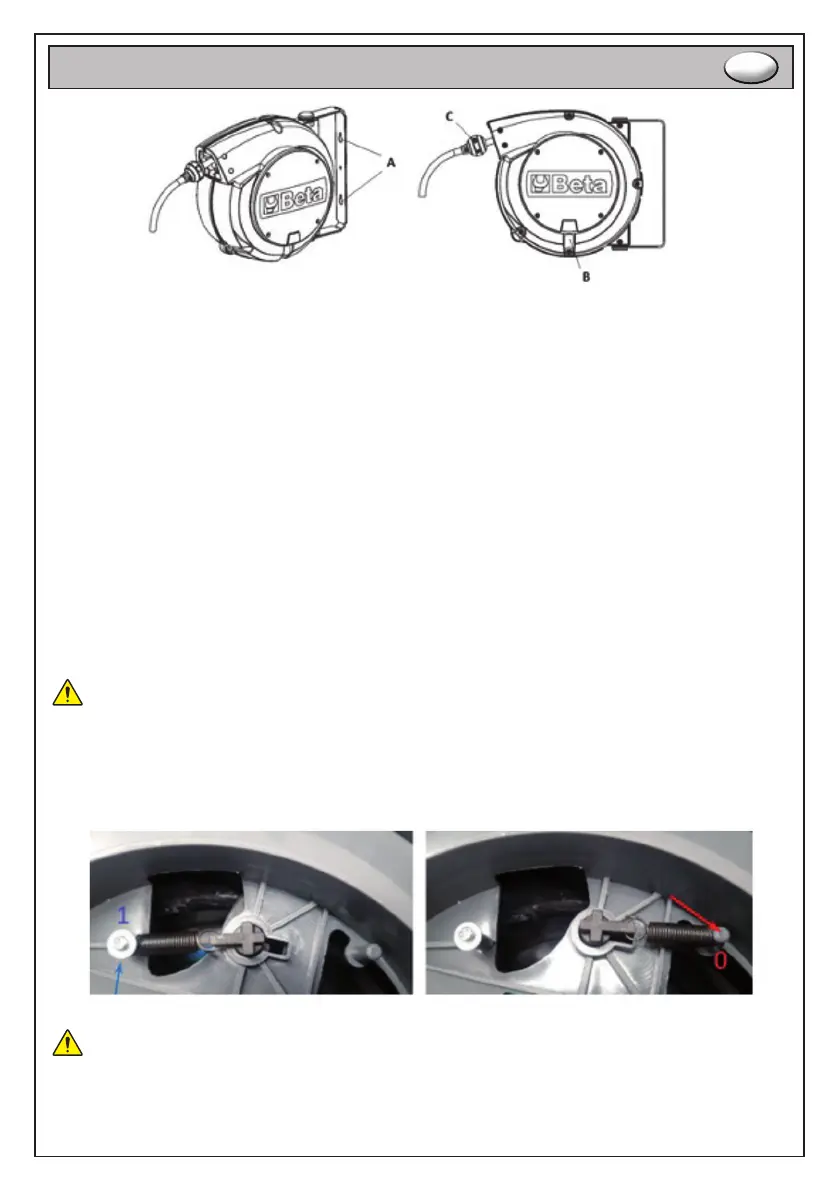

LEYENDA
A) estribo de jación metálico, orientable
B) rosca de admisión de aire/agua
C) limitador de retroceso de la manguera
UTILIZACIÓN
Extracción de la manguera
Para extraer la manguera proceda como sigue:
• Saque manualmente la manguera tirándola hacia la longitud deseada
• La manguera se bloquea mediante el accionamiento de la carraca de resorte, que se activa en puntos especícos
de extracción de la manguera que pueden percibirse con el ruido mecánico del accionamiento de la carraca
• El sistema automático de parada bloquea la manguera, impidiendo que se enrolle.
Enrollado de la manguera
Para enrollar la manguera proceda como sigue:
• tire manualmente la manguera para desbloquear automáticamente la carraca
• acompañe siempre la manguera durante el enrollado prestando atención para evitar interferencias con personas
u objetos
• la manguera está dotada de limitador de retroceso que detiene carrera de la misma impidiendo que retroceda
completamente.
Desactivación del dispositivo de parada
Para desactivar el sistema de parada del enrollador-prolongador proceda como sigue:
Lleve a cabo esta operación siempre con la manguera completamente enrollada.
• abra la tapa lateral situada en el enrollador-prolongador desenroscando los tornillos di jación del mismo;
• desenganche el resorte de la carraca del punto de jación 1 y engánchelo en el punto de jación 0;
(ver foto de abajo)
• vuelva a cerrar la tapa volviendo a colocar y apretando correctamente los tornillos.
Interrumpa siempre la alimentación del aire antes de llevar a cabo cualquier operación en
el enrollador-prolongador.
Sistema de ltración
Se recomienda conectar el enrollador-prolongador a un sistema de suministro de aire comprimido con posible sistema
de ltración para partículas sólidas.
