24
INSTRUÇÕES DE USO
PT

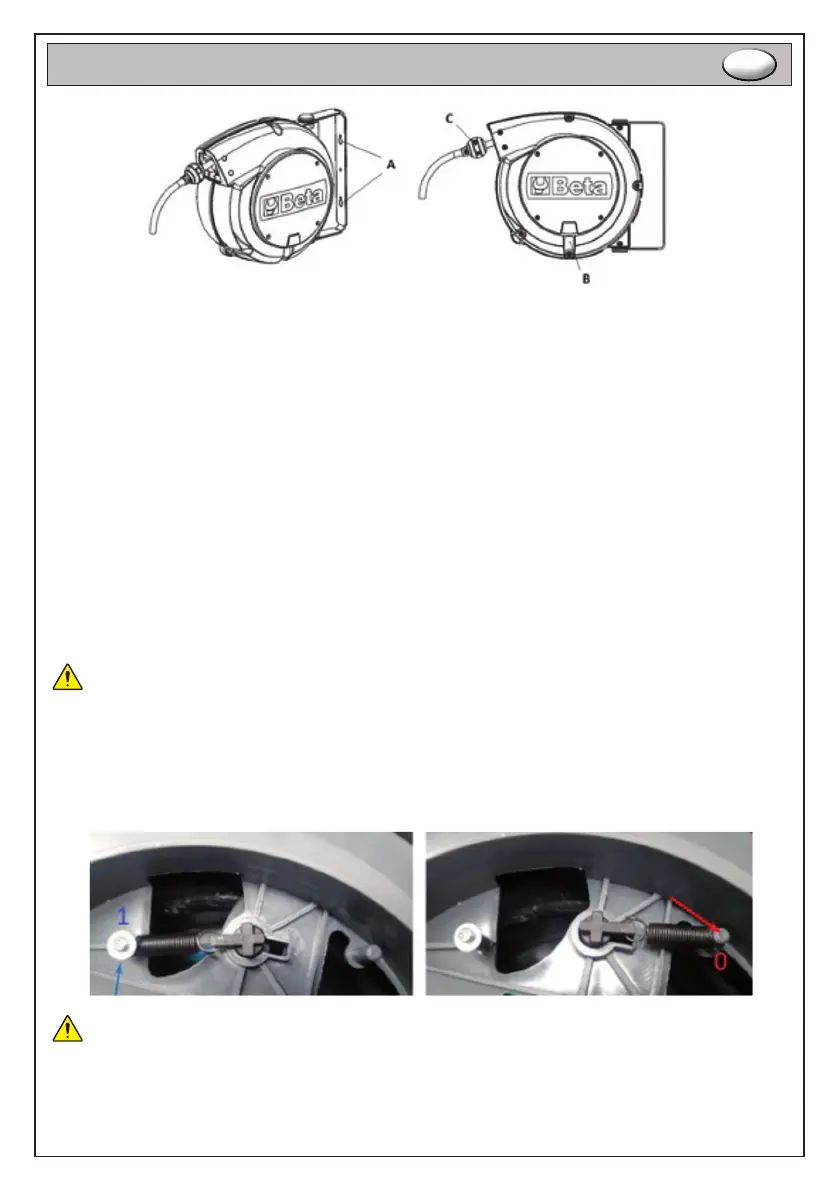

LEGENDA
A) estribo metálico de xação, direcionável
B) entrada de ar/agua
C) limitador recuo tubo exível
UTILIZAÇÃO
Extração do tubo
Para a extração do tubo proceder conforme a seguir:
• extrair manualmente o tubo e puxá-lo até o comprimento desejado
• o bloqueio do tubo é realizado através do acionamento do roquete com mola, o qual ativa-se em pontos especí
cos de extração do tubo perceptíveis com o ruído mecânico do engate do roquete
• O sistema automático de paragem bloqueia o tubo, de forma a impedir a sua rebobinagem.
Rebobinagem do tubo
Para a rebobinagem do tubo proceder conforme a seguir:
• puxar manualmente o tubo de forma a efetuar o desbloqueio automático do roquete
• acompanhar sempre o tubo durante a sua rebobinagem prestando atenção para evitar interferências com pes
soas ou coisas
• o tubo exível é equipado com limitador de recuo do tubo que para a corrida impedindo o seu recuo total.
Desativação do dispositivo de recuo
Possibilidade de exclusão do sistema de paragem do enrolador de tubo procedendo conforme a seguir:
Efetuar esta operação sempre com o tubo exível totalmente rebobinado.
• abrir a tampa lateral situada no enrolador de tubo desparafusando os parafusos de xação do mesmo;
• desenganchar a mola do roquete do ponto de xação 1 e enganchá-la no ponto de xação 0;
(ver foto abaixo)
• fechar de novo a tampa reposicionando e apertando corretamente os parafusos.
Interromper sempre a alimentação do ar antes de efetuar qualquer operação no enrolador de tubo.
Sistema d ltração
É recomendável conectar o enrolador de tubo em um sistema de distribuição de ar comprimido com eventual sistema
ltrante para partículas sólidas.
