Beyerdynamic Classis BM 32 - Technical Specifications; Dimensions and Wiring Diagrams; Wiring Diagrams

Classis BM 32 / 33 / 34
beyerdynamic GmbH & Co. KG
Theresienstr. 8 | 74072 Heilbronn – Germany
Tel. +49 (0) 71 31 / 617 - 0 | Fax +49 (0) 71 31 / 617 - 204
info@beyerdynamic.de | www.beyerdynamic.com
For further distributors worldwide, please go to www.beyerdynamic.com
Non-contractual illustrations. Contents subject to change without notice. E5 / BM 32/33/34 (08.12)
2 of 6
TECHNICAL SPECIFICATIONS
Classis BM 32 Classis BM 33 Classis BM 34
Transducer type . . . . . . . . . . . . . . . . . . . . . . . . . . Condenser . . . . . . . . . . . . . . . . . Condenser . . . . . . . . . . . . . . . . . Condenser
Frequency response . . . . . . . . . . . . . . . . . . . . . . . 50 - 18,000 Hz . . . . . . . . . . . . . 50 - 20,000 Hz . . . . . . . . . . . . . 150 - 18,000 Hz
Polar pattern . . . . . . . . . . . . . . . . . . . . . . . . . . . . Half-cardioid . . . . . . . . . . . . . . . Half-spherical. . . . . . . . . . . . . . . Half-cardioid
Open circuit voltage
at 1 kHz (0 dB = 1 V/Pa) . . . . . . . . . . . . . . . . . . . 19 mV/Pa = -34.4 dBV . . . . . . . 15 mV/Pa = -36.5 dBV . . . . . . . 19 mV/Pa = -35 dBV
Nominal impedance. . . . . . . . . . . . . . . . . . . . . . . < 200 Ω. . . . . . . . . . . . . . . . . . . < 200 Ω. . . . . . . . . . . . . . . . . . . 200 Ω
Load impedance . . . . . . . . . . . . . . . . . . . . . . . . . ≥ 1 kΩ . . . . . . . . . . . . . . . . . . . . ≥ 1 kΩ . . . . . . . . . . . . . . . . . . . . ≥ 1 kΩ
S/N ratio rel. to 1 Pa . . . . . . . . . . . . . . . . . . . . . . 69 dB [A] . . . . . . . . . . . . . . . . . . 68 dB [A] . . . . . . . . . . . . . . . . . . 60 dB
Noise voltage. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.0 µV [A] . . . . . . . . . . . . . . . . . 6.0 µV [A] . . . . . . . . . . . . . . . . .
Max. sound pressure level . . . . . . . . . . . . . . . . . . 107 dB [SPL @ 1% THD] . . . . . . 107 dB [SPL @ 1% THD] . . . . . .
Equivalent SPL . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 dB [A] . . . . . . . . . . . . . . . . . . 26 dB [A] . . . . . . . . . . . . . . . . . . 26 dB
Phantom supply. . . . . . . . . . . . . . . . . . . . . . . . . . 8 - 52 V . . . . . . . . . . . . . . . . . . . 8 - 52 V . . . . . . . . . . . . . . . . . . . 8 - 52 V
Current consumption . . . . . . . . . . . . . . . . . . . . . 2.0 mA . . . . . . . . . . . . . . . . . . . 2.0 mA . . . . . . . . . . . . . . . . . . . 3.4 mA
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-pin XLR. . . . . . . . . . . . . . . . . . 3-pin XLR. . . . . . . . . . . . . . . . . . 3-pin XLR
Weight (with nut and bearing rings) . . . . . . . . . . approx. 85 g [0.19 lbs]. . . . . . . . approx. 85 g [0.19 lbs]. . . . . . . . approx. 85 g [0.19 lbs]

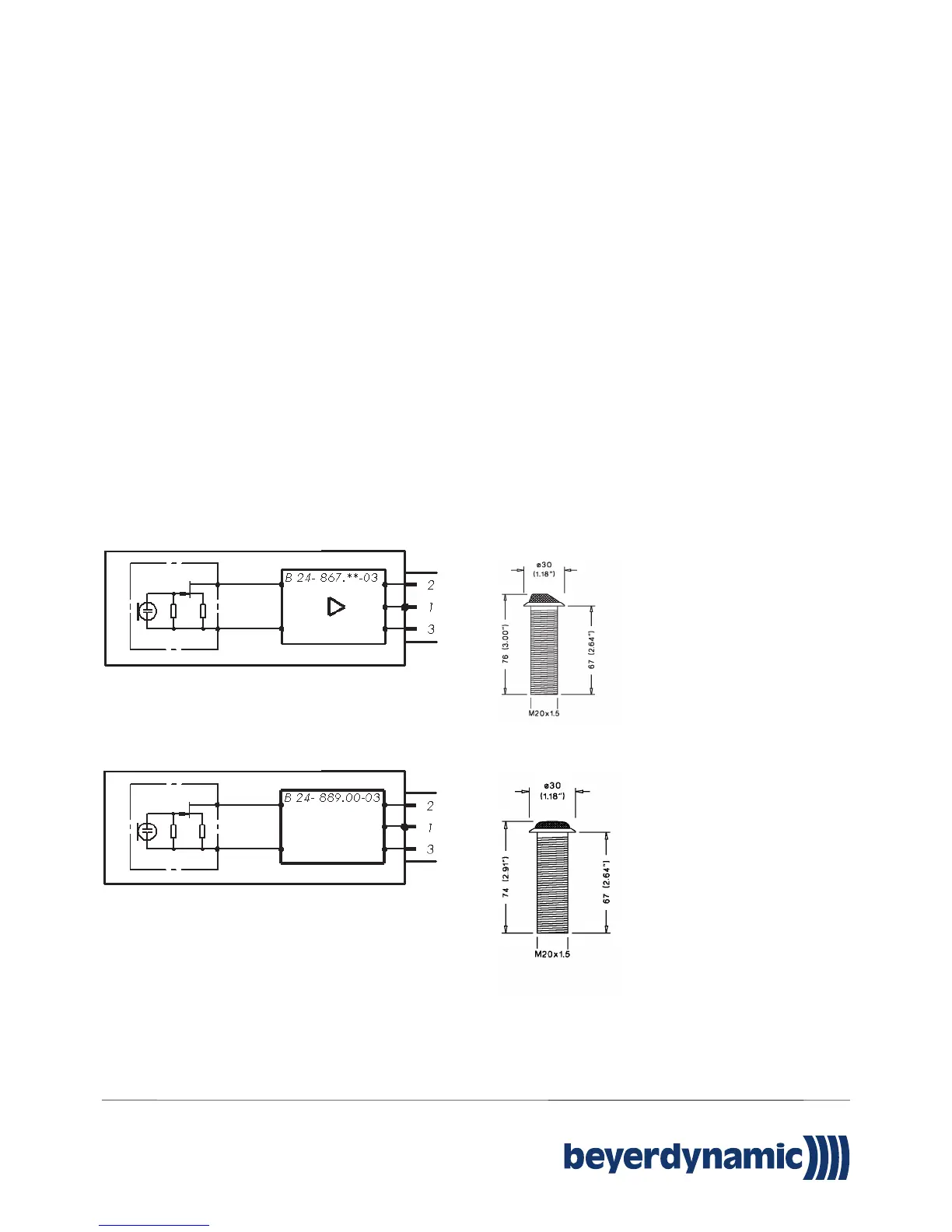

WIRING DIAGRAMS
Positive pressure produces positive voltage on pin 2.
DIMENSIONS
In millimetres (inches in brackets)
Classis BM 32/33/34 Classis BM 32
Classis BM 32 E Classis BM 33
