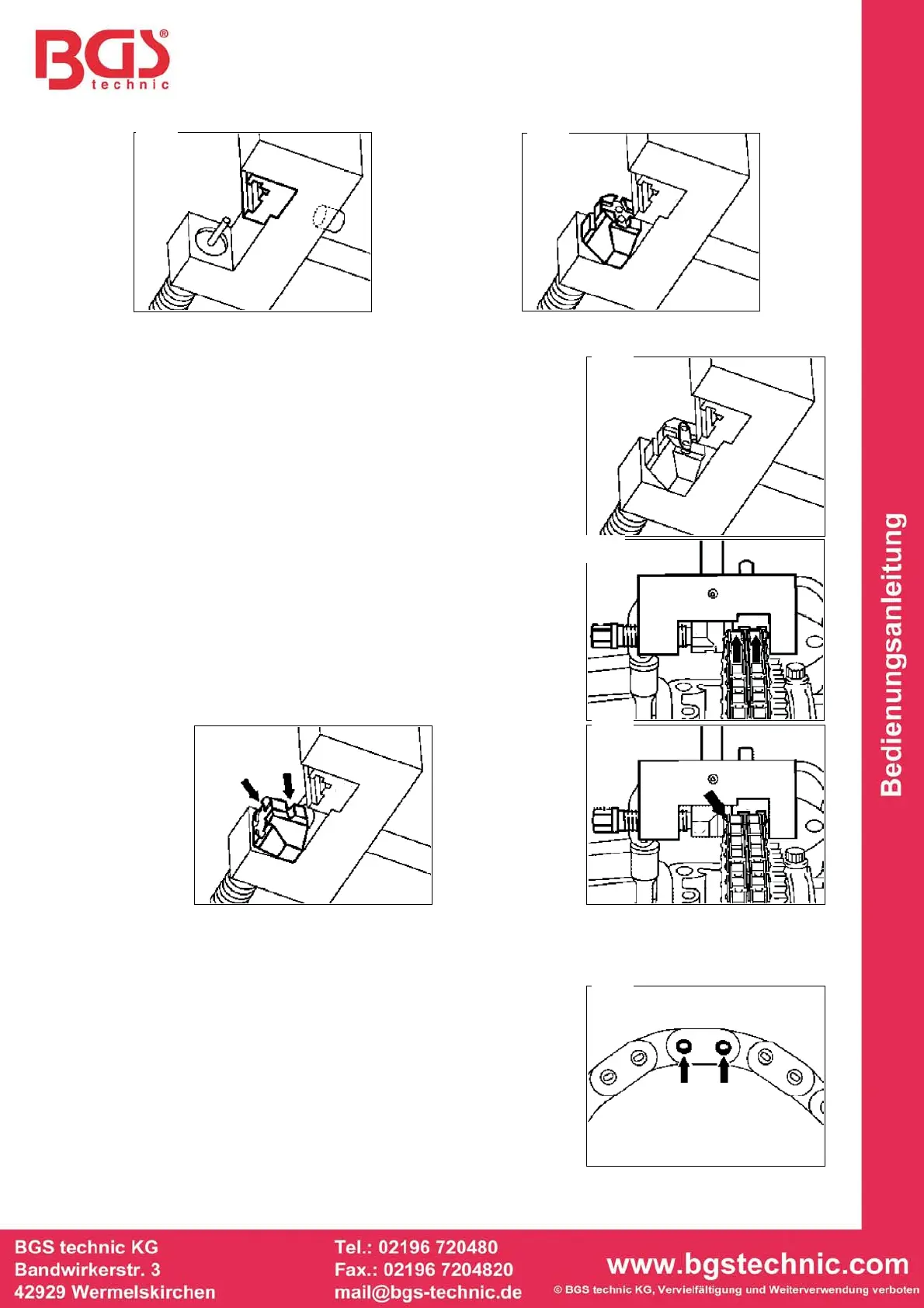

7. Passendes Führungswerkzeug in den Halter legen und mit Schraube befestigen (Bild A).
8. Bewegliches Druckstück für Außenlasche in das Nietwerkzeug einlegen (Bild B).
9. Außenlasche in das Druckstück einlegen (Bild C).
10. Werkzeug so ansetzen, dass die Distanzstege (Pfeile) auf
den Rollen des Nietgliedes liegen (Bild D).
11. Spindel bis zum festen Widerstand hineindrehen. Hinweis:
Beim Drehen der Spindel darauf achten, dass die Bolzen des
Nietgliedes in die Bohrungen der Außenlasche gedrückt
werden.
12. Werkzeug abnehmen.
13. Druckstück auf das Nietprofil umsetzen (Pfeil), (Bild E).
14. Werkzeug genau über Mitte Bolzen ansetzen (Pfeil), (Bild F).
15. Spindel festziehen. Anpressmoment an der Spindel 30 bis 35 Nm.
16. Jeden Bolzen des Nietgliedes einzeln nieten.
17. Nietung (Pfeile) prüfen, falls erforderlich, nachnieten (Bild G).
