7/52
: scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare
l’apparecchio. Per l’assemblaggio si prenda come riferimento le figure.
: il ventilatore può essere utilizzato solo se completamente e correttamente
assemblato, cioè completo di griglie di protezione (anteriore e posteriore). Nel caso di
dubbio far controllare o eseguire l’operazione da personale professionalmente
qualificato.
• Svitare le ghiere: fissaggio ventola (2) e griglia posteriore (4) sull’albero motore se
precedentemente fissate
• Inserire la griglia posteriore (5) sul carter motore, e bloccarla con l’apposita ghiera (4).
• Inserire la ventola (3) sull’albero motore (6) e bloccare con l’apposita ghiera (2)
avvitandola in senso antiorario e in modo serrato.
• Accoppiare la griglia anteriore (1) a quella posteriore (5), assicurando il fissaggio con
n.1 vite c/dado (11). Al termine dell’operato, verificare che le griglie di protezione siano
saldamente accoppiate e fissate al motore.
• Il ventilatore deve essere impiegato solo se fissato a parete, la cui superficie deve essere
piana, priva di asperità, ben stabile (in quanto l’apparecchio potrebbe ribaltarsi).
• Posizionare il ventilatore lontano da fonti di calore, da materiali infiammabili (tende,
tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray).
Nell’istallazione murale, la parete cui è fissato l’apparecchio deve essere in muratura e/o
in materiale resistente (non in legno o materiale sintetico); inoltre seguire questi
indicazioni per l’installazione:
- l’apparecchio deve essere installato ad almeno 2m dal suolo (Fig.4)

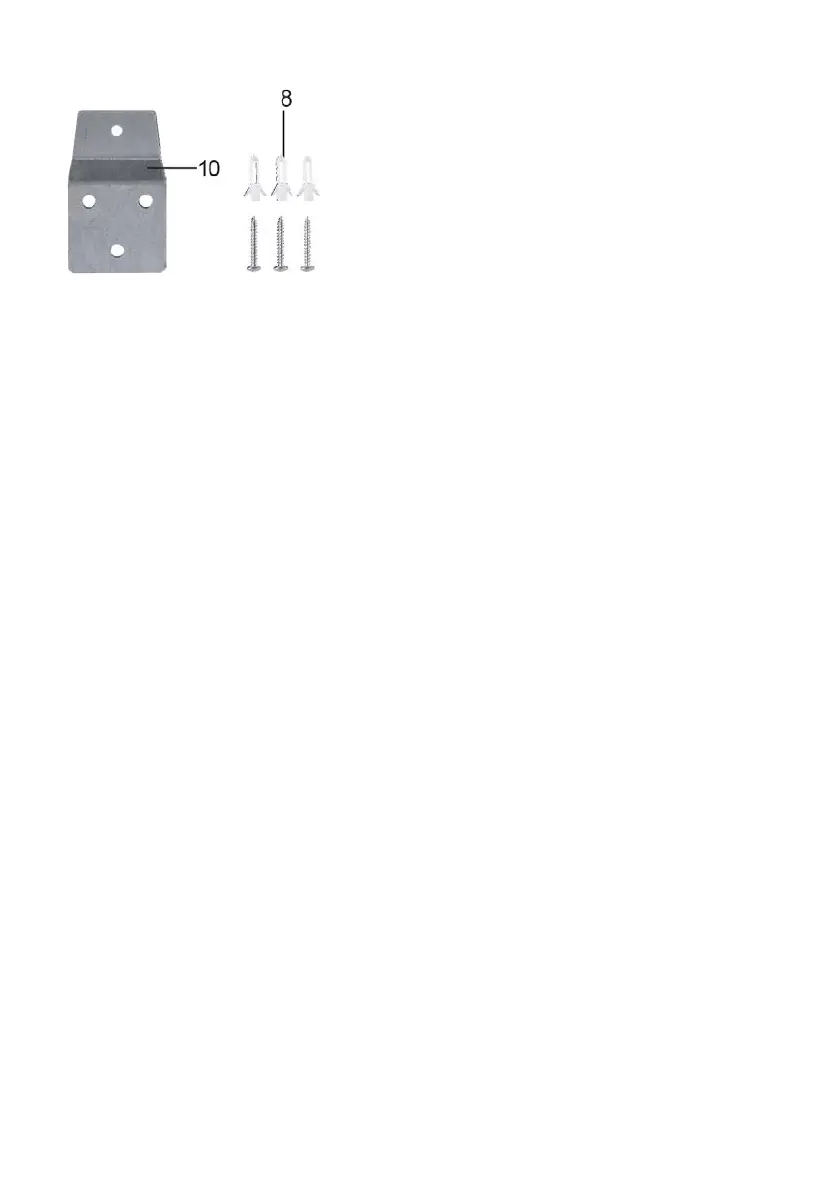

- Appoggiare la piastrina metallica alla parete, praticare alla parete n.3 fori, (prima
eseguire i fori è bene misurare l’interasse delle asole citate), inserirvi i tasselli ad
espansione nei fori, posizionare la piastrina metallica e avvitare le viti come in figura
n.2. Inserire il ventilatore sulla piastra di fissaggio a muro (10) facendo in modo che la
linguetta si inserisca nella piastra di fissaggio (9) presente sul retro del ventilatore
(fig.3)
