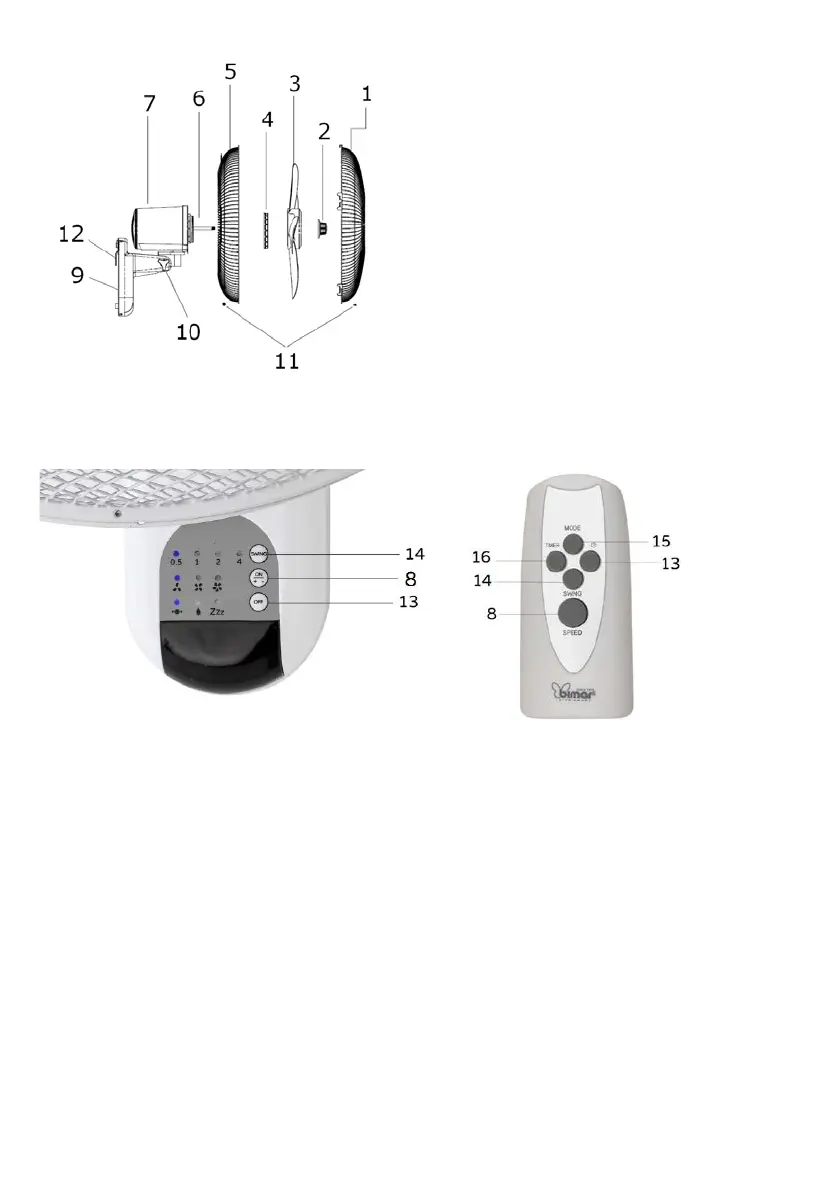

6/48
1)
Griglia anteriore/schermo di
protezione
2) Ghiera fissaggio ventola
3) Ventola
4) Ghiera fissaggio griglia
5) Griglia posteriore
6) Albero motore
7) Corpo
8) Tasto accensione e velocità
9) Base
10)
Vite regolazione inclinazione
alto/basso
11) Vite fissaggio griglie
12) Piastrina fissaggio
13) Tasto spegnimento “off”
14) Tasto oscillazione dx/sx
15)
Tasto funzioni: normal, natural,
sleep
16) Tasto Timer
: il ventilatore può essere utilizzato solo se completamente e correttamente
assemblato, cioè completo di griglie di protezione (anteriore e posteriore). Nel caso di
dubbio far controllare o eseguire l’operazione da personale professionalmente qualificato.
: scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare
l’apparecchio. Per l’assemblaggio si prenda come riferimento le figure.
• Svitare le ghiere: fissaggio ventola (2) e griglia posteriore (4) sull’albero motore se
precedentemente fissate
• Inserire la griglia posteriore (5) sul carter motore, e bloccarla con l’apposita ghiera (4).
• Inserire la ventola (3) sull’albero motore (6) e bloccare con l’apposita ghiera (2) avvitandola
in senso antiorario e in modo serrato.
