USO
Alerta: el ventilador se puede utilizar sólo si está ensamblado de manera correcta
y está en buenas condiciones.

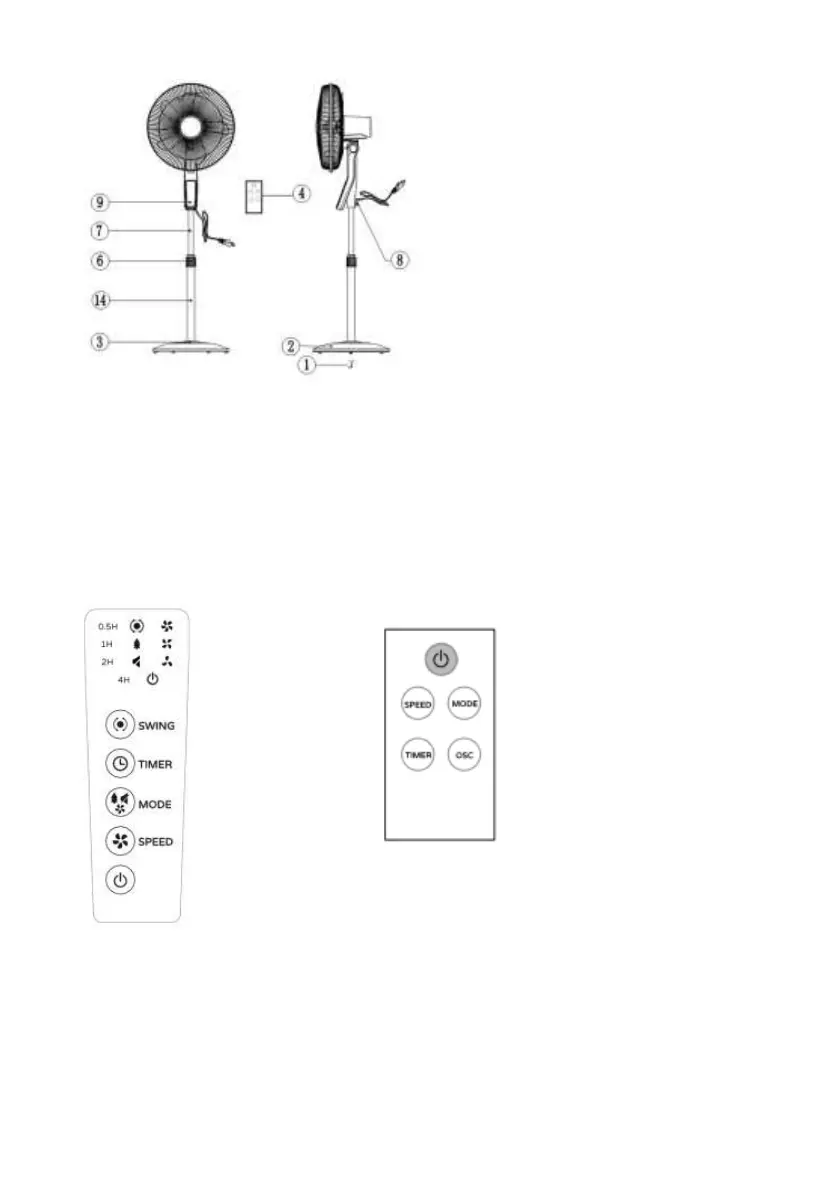

1) Tornillos en forma de
“L”
2) Base con contrapeso
3) Anillo
4) Mando a distancia
5) Eje motor
6) Abrazadera de fijación de
la varilla
7) Tubo ajustable
8) Tornillo de fijación del
pedestal
9) Panel de mandos
10) Tornillo del anillo de
plástico
11) Rejilla delantera/pantalla
de protección
12) Rejilla trasera
13) Hélice
14) Columna
15) Abrazadera de fijación de
la rejilla trasera
16) Abrazadera de fijación de
la hélice
Panel de mandos
Mando a distancia
